[求助] 奇怪的复阻抗测试 已有1人参与

我做了一组钙钛矿陶瓷尺寸为Φ10mm，厚1mm圆片。测量其复阻抗发现虚部为正数，而且实部变化率较小，并不是半圆，与我所作其它陶瓷片测出数据得到的阻抗谱图正好相反，根据目前查看的资料认为是电抗所致，但是陶瓷体不可能产生电抗的啊，还是希望请教高人解答！现将图附上！

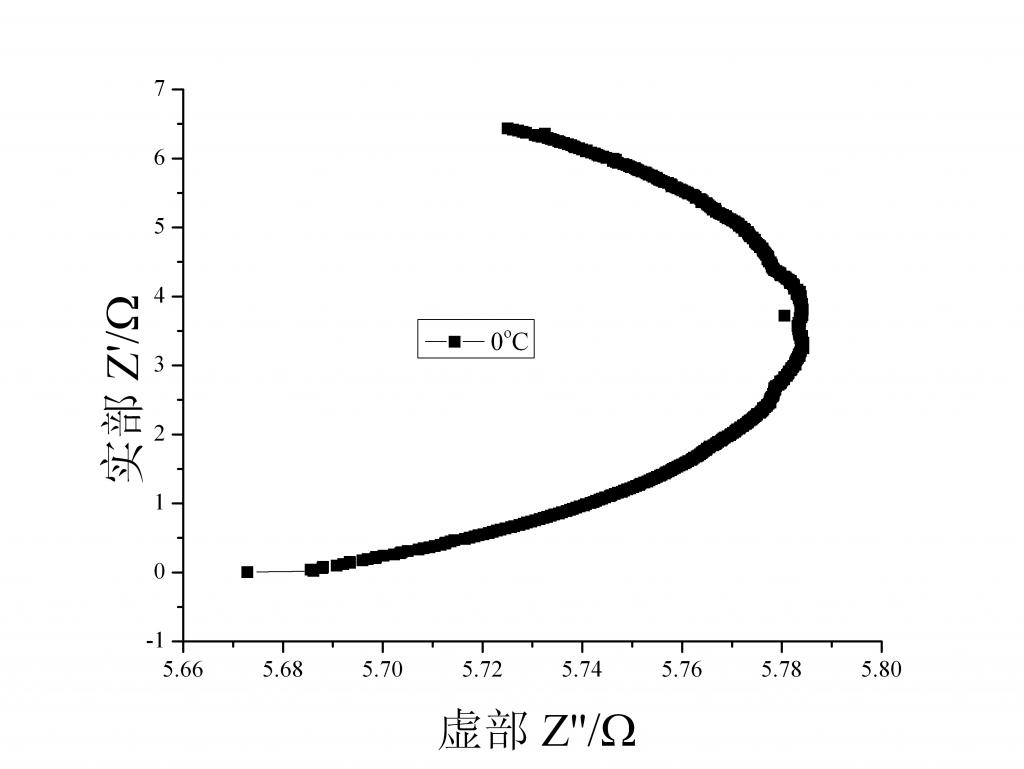

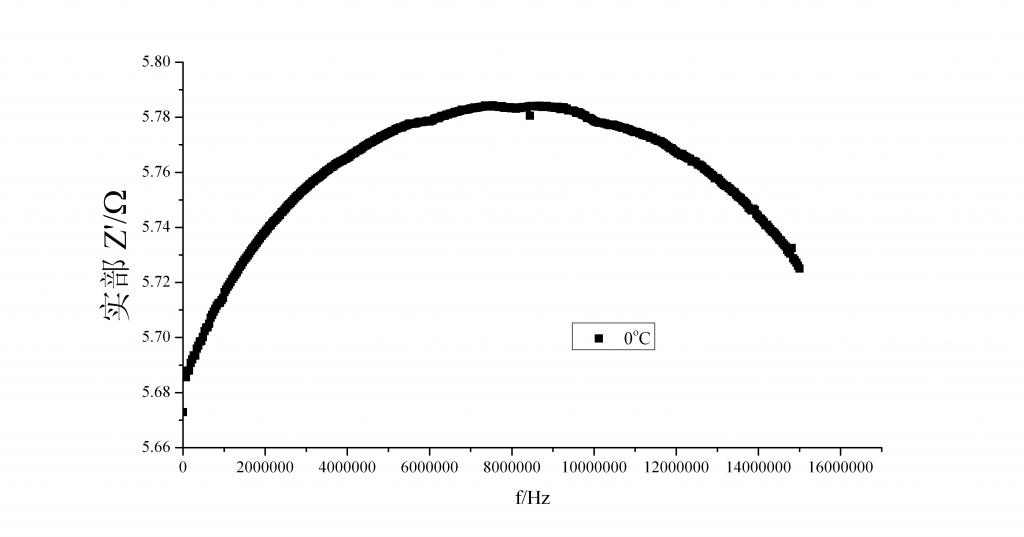

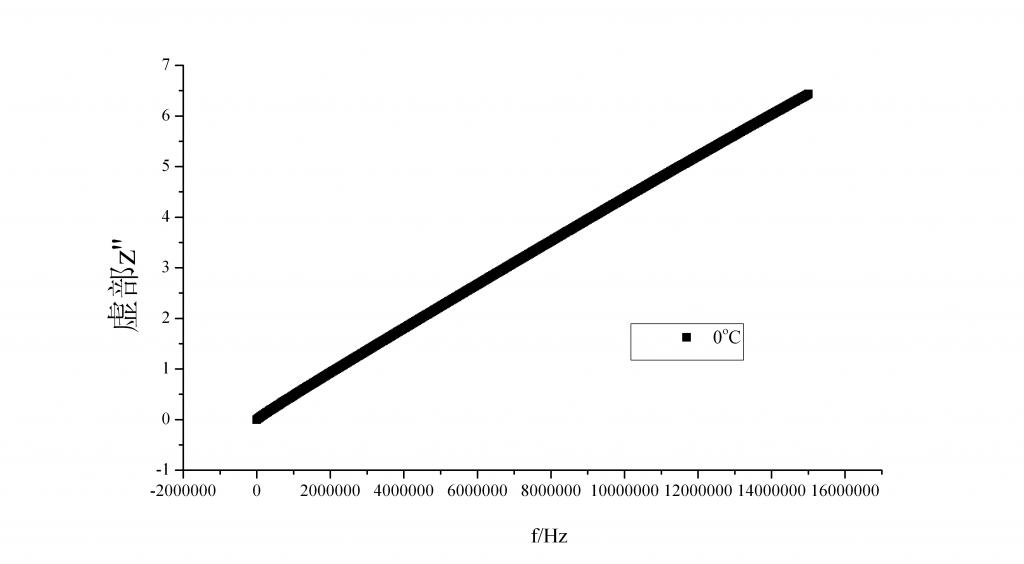

0z\'-z\'\'.jpg  0度下复阻抗实部与虚部关系图

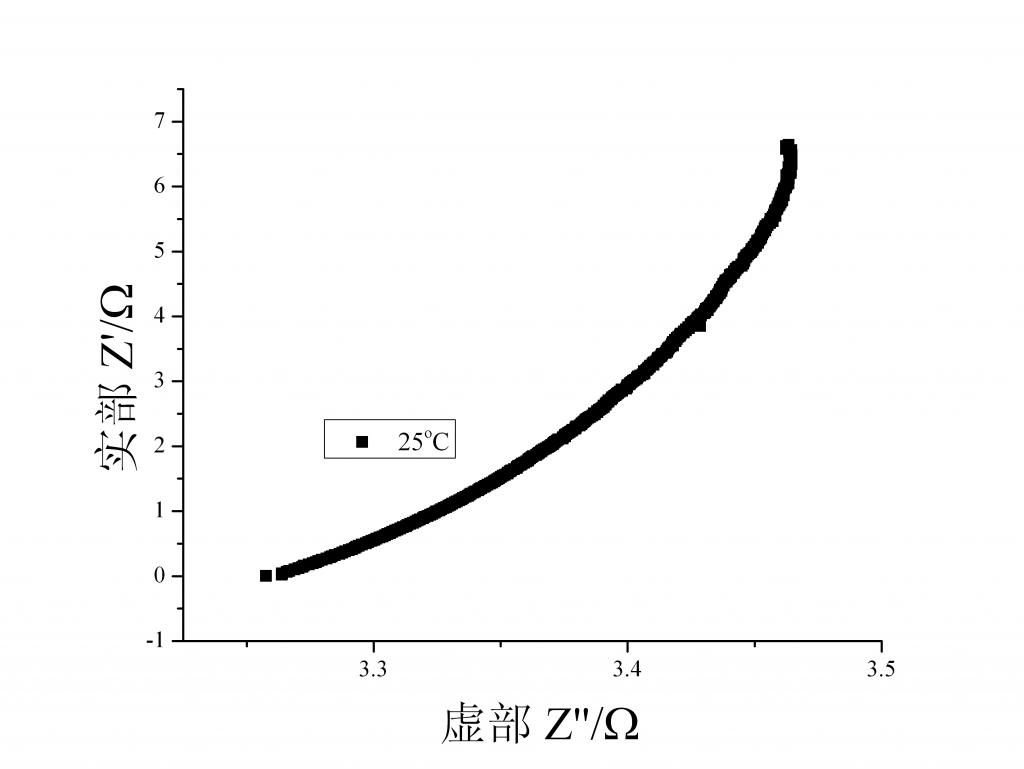

25z\'-z\'\'.jpg  25度下复阻抗实部与虚部关系图

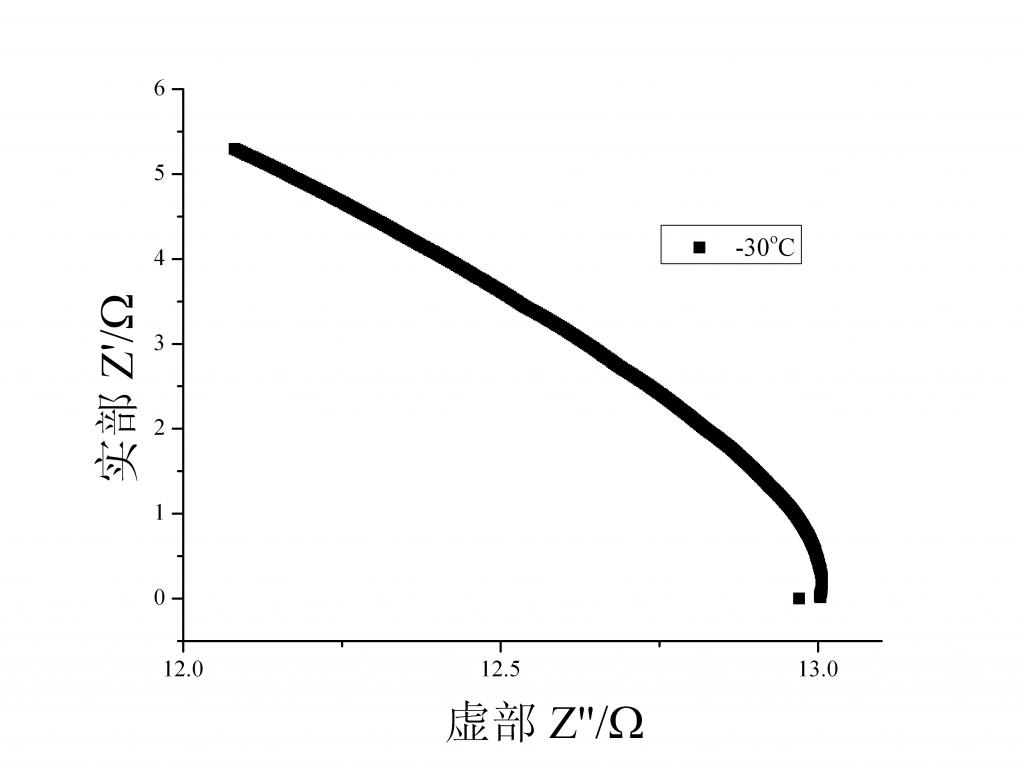

-30z\'-z\'\'.jpg零下30度下复阻抗实部与虚部关系图

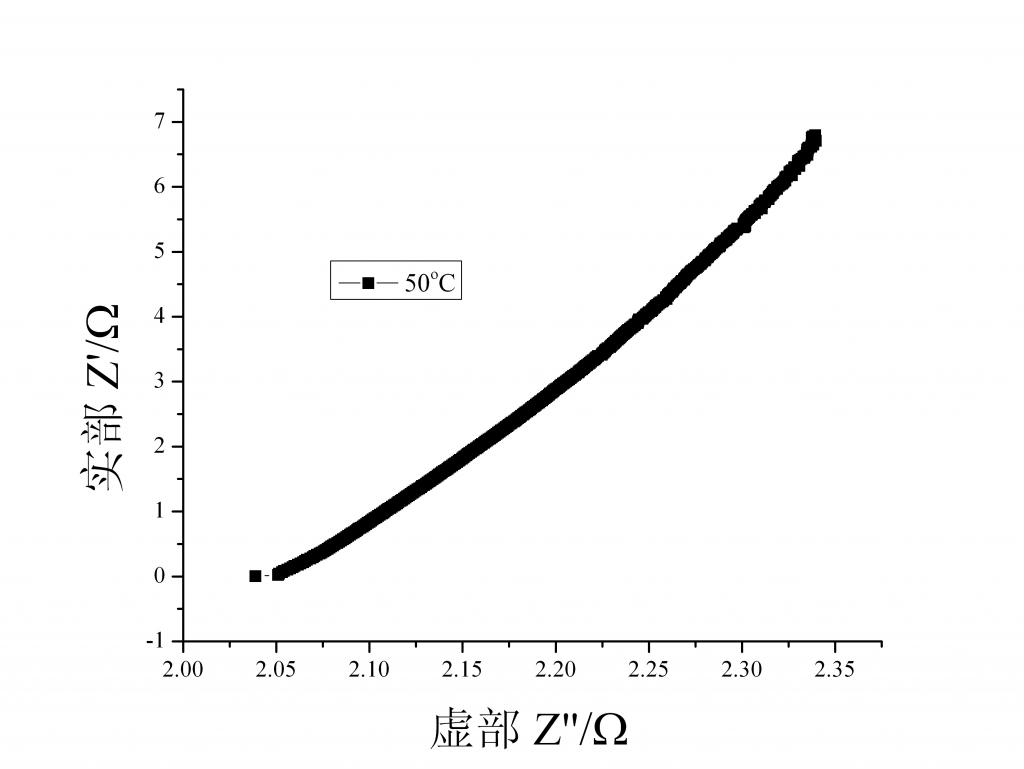

50z\'-z\'\'.jpg  50度下复阻抗实部与虚部关系图






回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
求真
1楼 2013-05-17 17:30:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
什么材料

[ 发自手机版 http://muchong.com/3g ]
回复此楼
2楼2013-05-17 18:55:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李氏二少

金虫 (小有名气)
楼主是怎样把陶瓷片接上导线的，是导电胶不？我最近也在做这方面的离子导体
赞一下 回复此楼
3楼2013-05-17 21:16:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caoxiafei

专家顾问 (著名写手)

研发工程师-Topcon/HJT电池

【答案】应助回帖

感谢参与，应助指数 +1
应该是实部为横坐标，虚部为纵坐标。
这样看起来就好些了，

但是有个不好的现象就是：
陶瓷的电阻应该是非常大的，接近绝缘体的。你们的实部显然太小了！直流电阻尽然是小于10欧！
赞一下 回复此楼
4楼2013-05-17 21:52:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张梦真love

银虫 (正式写手)
引用回帖:
3楼: Originally posted by 李氏二少 at 2013-05-17 21:16:23
楼主是怎样把陶瓷片接上导线的，是导电胶不？我最近也在做这方面的离子导体

陶瓷片是丝网印刷的银电极，再烧渗的，我不懂离子导体，我做的负温度系数热敏陶瓷，您从那看出是我做的是离子导体呢？能否发一下与复阻抗相关的离子导体的资料啊
赞一下 回复此楼
求真
5楼2013-05-18 00:21:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李氏二少

金虫 (小有名气)
我压片是直径13mm的所以看出来了，不过我一个月了还没做出像样的阻抗谱呢，资料都是网上下的论文，我做本科毕业设计
赞一下 回复此楼
6楼2013-05-18 14:35:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljliu2

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
数据基本正常，Z‘应该是横轴，Z''应该是纵轴（测出来的值应该是负的）。貌似不是负温度系数陶瓷。Z’随着温度增加而增加。像正温度系数陶瓷。
赞一下 回复此楼
感恩的心，感谢有你！
7楼2013-05-19 23:48:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

macaibin

禁虫 (著名写手)
本帖内容被屏蔽
8楼2013-05-21 08:55:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈文江666

铁虫 (初入文坛)

【答案】应助回帖

坐标轴反一下吧，符合习惯用法
赞一下 回复此楼
9楼2015-03-19 17:16:59
