zhanghongxi木虫 (正式写手)
|
[求助]
求教！我这个三维管内的面应该怎样定义呢？
|

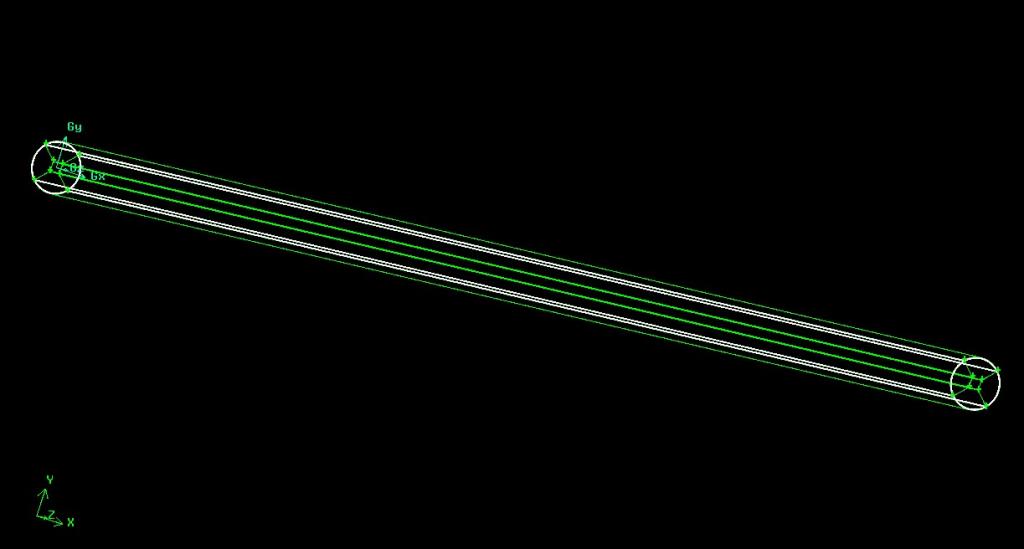

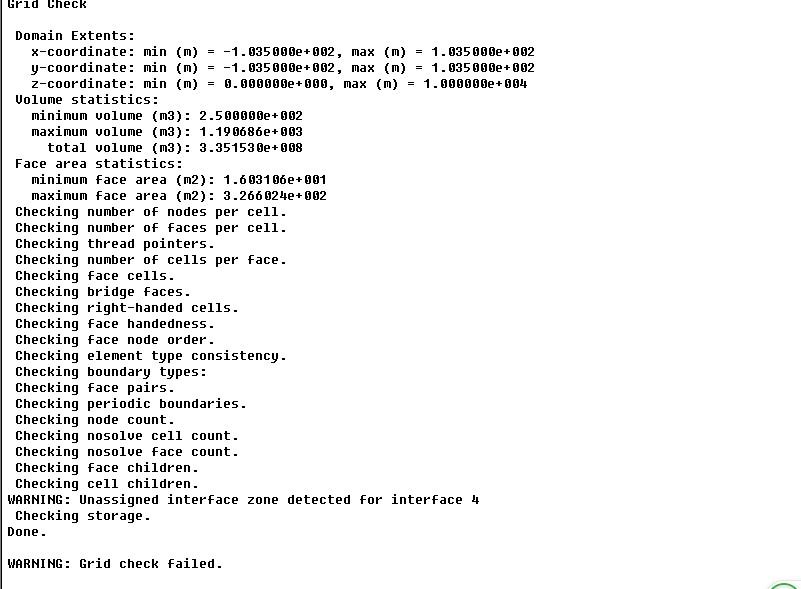

我的模型是管内流水，但由于画网格的需要，内部分了好几个区域，但内部几个面应该设置成什么边界类型呢？且设置成interface出现以下问题（见附图）。万分感谢！ _1@V}X8IJ(G0(~{H_B]{25E.jpg  21TR2B[0H4I3RB0ZEY{C~FT.jpg  J[{XO3TR_XY_DI~Z45}_1ER.jpg |
回复此楼» 猜你喜欢
313求调剂
已经有4人回复
-
材料调剂
已经有13人回复
-
材料专硕283求调剂
已经有13人回复
-
295求调剂
已经有7人回复
-
266分，一志愿电气工程，本科材料，求材料专业调剂
已经有7人回复
-
307分材料专业求调剂
已经有5人回复
-
一志愿北交大材料工程总分358求调剂
已经有5人回复
-
求调剂
已经有4人回复
-
材料与化工371求调剂
已经有11人回复
-
材料求调剂
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 里怎么定义两种流体呢？【三维套管内换热问题】
已经有6人回复
- 请教一个低级的问题：如何定义零维、一维、二维、三维纳米材料
已经有17人回复
- 请教一下超维空间曲面的法向怎么求取？
已经有4人回复
- 求教如何将chemdraw 画的cdf平面文件转化为GOLD能识别的三维MOL2文件
已经有3人回复
- matlab能否画出这样一个三维球形图？？求指教～～急用！！
已经有10人回复
- ansys 13.0 网格划分和边界定义怎么设置，拜求高手
已经有13人回复
- 求教，matlab并行运算加速
已经有12人回复
- 请教Fortran下如何给二维或三维数组赋初值，谢谢
已经有3人回复
- 如何在Fluent三维模拟结果中取出一条曲线的数据？
已经有5人回复
- 【求助】求助高分子溶液的概念问题以及单位转换的问题 （2）
已经有8人回复
fangdian
木虫 (正式写手)
- 应助: 201 (大学生)
- 金币: 2836.4
- 散金: 64
- 红花: 33
- 帖子: 818
- 在线: 206.9小时
- 虫号: 1926821
- 注册: 2012-08-06
- 专业: 多相流热物理学
2楼2013-05-17 10:31:14
zhanghongxi
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1564
- 散金: 116
- 红花: 4
- 帖子: 504
- 在线: 98.7小时
- 虫号: 2238560
- 注册: 2013-01-13
- 性别: GG
- 专业: 可再生与替代能源利用中的
3楼2013-05-17 10:39:36
fangdian
木虫 (正式写手)
- 应助: 201 (大学生)
- 金币: 2836.4
- 散金: 64
- 红花: 33
- 帖子: 818
- 在线: 206.9小时
- 虫号: 1926821
- 注册: 2012-08-06
- 专业: 多相流热物理学
★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2013-05-17 21:02:21
xiegangmai: 金币+3, 谢谢参与！ 2013-05-17 21:02:21
|
也说不准确，从网上copy的，应该能部分理解下： 这两种面用于两个区域的交界处，在此界面上不需要用户输入任何内容，只需要指定其位置。 一般内部节点单元的表面都默认是内部界面。 内部界面实际是两个区域公用一个界面（只有一个面）。交界面（interface）也是两个区域的交界，不同的是有两个面成对出现。对于交界面，必须是重合或部分重合，需要在fluent中定义。交界面网格划分可以不一样，fluent会自动在重合的部分进行变量的插值和传递。这个功能使得划分网格变得容易许多，对于复杂的模型可以采取分块划分。如果可以熟练的将两个区域的网格划分出来，并使得交界处的节点统一（合并节点），那么可以不用采用interface，直接采用interior是最好的选择，因为采用这种方式即提高计算速度又提高计算精度。相反，采用interface由于插值过程的存在，必然会降低计算速度和精度。 注意：interior界面处的网格必须节点保持一致，interface可以不用一致，但要保证interface是成对出现的。 |
4楼2013-05-17 10:53:46
