[求助] matlab能否画出这样一个三维球形图？？求指教～～急用！！

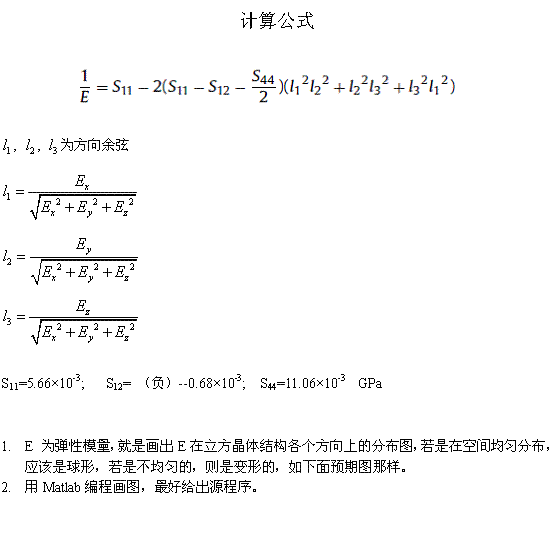

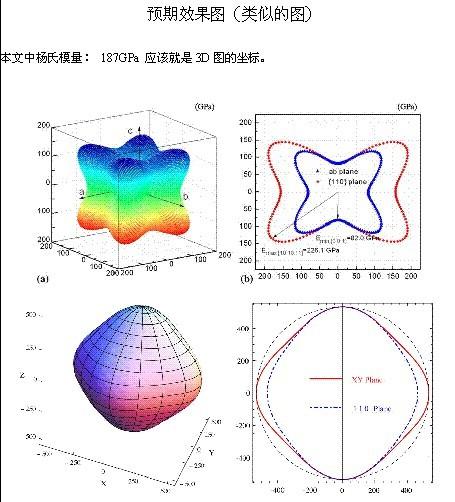

借别人的数据来同求作图方法，谢谢大家了
回复此楼

» 收录本帖的淘帖专辑推荐

科研技巧

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-26 11:47:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjliu1265

至尊木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢应助！ 2012-04-28 00:00:13
fzuvivi: 金币+10, ★★★很有帮助, 感谢回复！ 2012-04-28 11:15:57
你可以用这段程序试试，我不知道为什么和你给出的图不一样，你再验证下参数和表达式吧：
clc;clear;close all;
E=187;
S11=5.66e-3;
S12=-0.68e-3;
S44=11.06e-3;
C=[S11-1/E]/[2*(S11-S12-0.5*S44)];

%定义函数f(x,y,z)=[x^2*y^2+y^2*z^2+z^2*x^2]/[(x^2+y^2+z^2)^2]-C
f=@(x,y,z,C)[x.^2.*y.^2+y.^2.*z.^2+z.^2.*x.^2]./[(x.^2+y.^2+z.^2).^2]-C;
%生成网格
t=linspace(-200,200,60);
[x,y,z]=meshgrid(t,t,t);
vv=f(x,y,z,C);
%用isosurface绘制隐函数
h=isosurface(x,y,z,vv,0);
p=patch(h);
set(p,'facevertexcdata',jet(size(h.vertices,1)),'edgecolor','flat','facecolor','w');
view(3);axis equal
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

fzuvivi
2楼2012-04-27 18:16:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fzuvivi

金虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by zjliu1265 at 2012-04-27 18:16:46:
你可以用这段程序试试，我不知道为什么和你给出的图不一样，你再验证下参数和表达式吧：
clc;clear;close all;
E=187;
S11=5.66e-3;
S12=-0.68e-3;
S44=11.06e-3;
C=/;

%定义函数f(x,y,z)=/-C
f=@(x,y, ...

非常感谢你的回复！！图形大体是我想要的那样。但是可能这边有一个地方有点问题；就是在你的script里把E值当成了一个常数(187)。我的原意中E应该是：
E=(Ex^2+Ey^2+Ez^2)^0.5
也就是说E应该是和你script中x,y,z相关的。。。。
不知道这部分能不能改进下。再次感谢！！！
赞一下 回复此楼
3楼2012-04-28 11:15:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjliu1265

至尊木虫 (正式写手)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-05-04 16:33:14
我不明白你的意思，E=(Ex^2+Ey^2+Ez^2)^0.5这样约束就是球面了，建议你和画图的作者联系下，问一下图形具体定义。
赞一下 回复此楼
4楼2012-04-28 15:04:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fzuvivi

金虫 (小有名气)
引用回帖:
4楼: Originally posted by zjliu1265 at 2012-04-28 15:04:40:
我不明白你的意思，E=(Ex^2+Ey^2+Ez^2)^0.5这样约束就是球面了，建议你和画图的作者联系下，问一下图形具体定义。

简单的解释就是：L1，L2和L3是对应方向余弦值。也就是L1，L2和L3均属于[-1,1]之间的数；然后他们满足L1^2+L2^2+L3^2=1。也就是一个球半径为1的球表面上的数值。只要能随机取得这些（L1，L2，L3）值（在半径为1的球表面）就能得到对应的E值。。。。可能我的表达还有有点问题。。。。呵呵
赞一下 回复此楼
5楼2012-04-28 15:40:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fzuvivi

金虫 (小有名气)
还没有高手帮忙解决的？自己顶一下～
我的问题简单化的说是：在X^2+y^2+z^2=1的球面上得到球方程的若干组随机解（x y z）。然后根据这些组随机解求得对应的E值。
赞一下 回复此楼
6楼2012-04-29 08:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baobiao007

木虫 (职业作家)

中国特色
很像各向异性。。
回复此楼
我同意叔本华的观点，人们投身艺术和科学领域的强烈愿望之一就是逃离痛苦、残酷和枯燥无味的现实生活，逃离自己飘忽不定的七情六欲的桎梏。--爱因斯坦
7楼2012-05-04 13:46:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fzuvivi

金虫 (小有名气)
引用回帖:
7楼: Originally posted by baobiao007 at 2012-05-04 13:46:04:
很像各向异性。。

我想做的是各向异性。关键是如何矢量表示出来！求教～
赞一下 回复此楼
8楼2012-05-04 21:02:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呜呜哗啦

银虫 (小有名气)
引用回帖:
8楼: Originally posted by fzuvivi at 2012-05-04 21:02:45
我想做的是各向异性。关键是如何矢量表示出来！求教～...

不知道楼主现在清楚了没有，可否指教一下，很想学啊！谢谢！
赞一下 回复此楼
9楼2012-11-27 20:04:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白开水之家

禁虫 (正式写手)
本帖内容被屏蔽
10楼2016-02-27 17:11:15
