[求助] 求助，阻抗谱图电路拟合

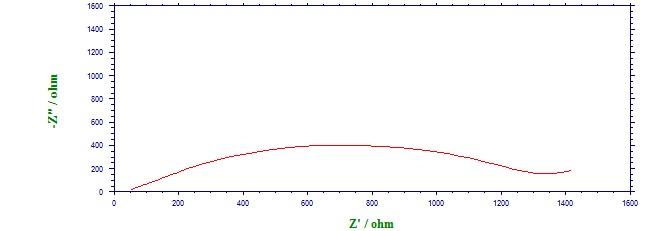

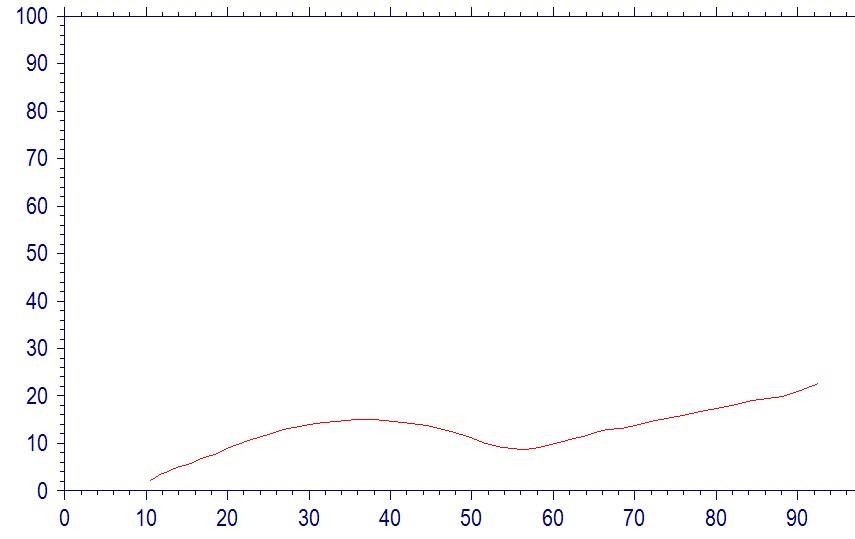

这两个阻抗谱图模拟电路应该是什么样的




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-14 17:44:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
试一试：R(Q(RW))
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-05-14 20:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)
我想说的是，楼主问这个问题的时候，犯了一个很基本的错误，刚入EIS经常会犯。
选用怎样的电路，不是根据你的图谱像什么，而是根据你的反应系统是什么。入门一点就应该知道，很多情况下等效电路不止一个，但并不一定能跟真实情况对号入座。
所以，如果电极是简单的平面，单一反应，受有物质传输限制影响，那2楼的答案是一种可行的方案。但因为不知道你的系统，所以不能随便用。
赞一下(3人) 回复此楼
电化学理论与实验，腐蚀和阻抗谱，燃料电池
3楼2013-05-15 10:03:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大家一起来

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
拟合的等效电路误差最好在10-4一下，且各个参数的误差也要在合理范围之内，你可以多试几个的
赞一下 回复此楼
4楼2013-05-16 08:55:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by 阮之复兴 at 2013-05-15 10:03:50
我想说的是，楼主问这个问题的时候，犯了一个很基本的错误，刚入EIS经常会犯。
选用怎样的电路，不是根据你的图谱像什么，而是根据你的反应系统是什么。入门一点就应该知道，很多情况下等效电路不止一个，但并不一 ...

很同意 阮之复兴 的观点
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
5楼2013-05-16 10:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)
楼主，看不到图啊
回复此楼
优秀是一种习惯
6楼2013-05-18 11:39:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 阮之复兴 at 2013-05-15 10:03:50
我想说的是，楼主问这个问题的时候，犯了一个很基本的错误，刚入EIS经常会犯。
选用怎样的电路，不是根据你的图谱像什么，而是根据你的反应系统是什么。入门一点就应该知道，很多情况下等效电路不止一个，但并不一 ...

大神，有没有关于电路拟合方面的资料，求教啊！怎样根据系统来选电路啊
赞一下 回复此楼
优秀是一种习惯
7楼2013-05-18 11:41:05
