[求助] gambit导出msh网格的时候出现的WARN

WARN: Edge.61 is not meshed and is not exported
........16  .........................................同上

WARN: Boundary Entity gas_inlet does not contain any valid entity and is not written.
..........................gas_outlet ........................................同上


edge 61和edge 16 分别是我的入口边界和出口边界，不知道为什么在输出网格的时候会出现这样的提示，是我的模型有什么问题么?

[ Last edited by 深表无赖 on 2013-5-14 at 09:31 ]
回复此楼

» 收录本帖的淘帖专辑推荐

Gambit与Fluent算例

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
一坨
1楼 2013-05-14 09:28:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

5超7

至尊木虫 (著名写手)

菜鸟
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-15 11:22:27
引用回帖:
12楼: Originally posted by 深表无赖 at 2013-05-14 19:46:17
这是稍微修改了一下的图...

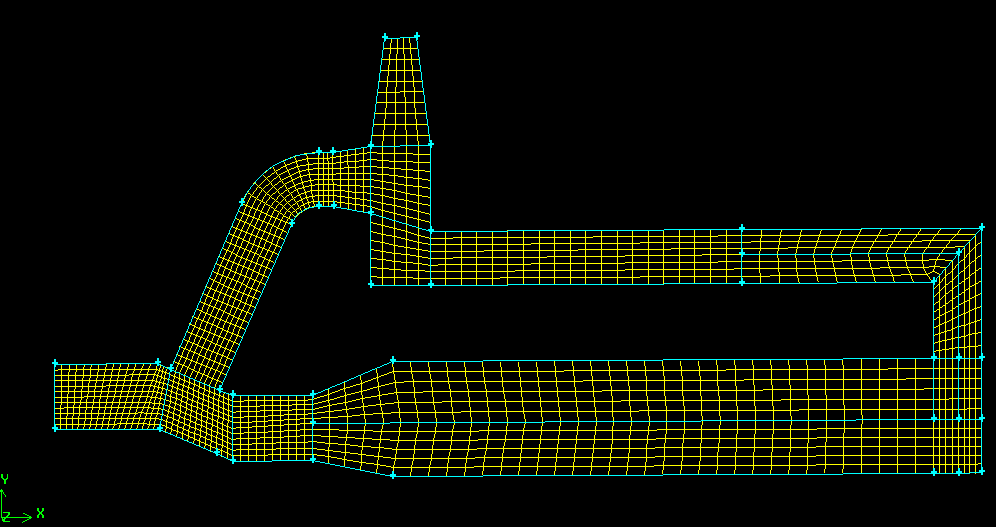

看了一下，你的dbs文件有问题，各个面没有完全分开来，有重合的面，最大的问题是里面多了一个大面，我把他删除了，网格初步是这个样子，我就不导出网格了，你自己导出一下
附件
http://1000eb.com/kwuo

赞一下(2人) 回复此楼
我要奋斗到底
13楼2013-05-14 21:46:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
8楼: Originally posted by 深表无赖 at 2013-05-14 11:01:23
当然是2维的咯，3维好复杂、

对整体网格，出现的提示是：WARN： face .1 grid check failed.
他让我change the MESH.EXAMINE.ELEMENT_2D_QUALITY default to specify Grid check

再有一个就是，我分块一块 ...

如果方便的话，可以上传dbs文件，二维的话，我可以尝试划分一下。
赞一下(1人) 回复此楼
我要奋斗到底
10楼2013-05-14 11:10:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★
xiegangmai: 金币+1, 谢谢参与！ 2013-05-15 11:22:34
引用回帖:
14楼: Originally posted by 深表无赖 at 2013-05-14 22:59:14
恩，还有个问题：内部的线条 在定义边界的时候，我不定义它，是不是就默认为墙壁wall了？但实际上我要的内部是流通的啊...

不是啊！不定义就是interior 流体可以溜过去的
赞一下(1人) 回复此楼
我要奋斗到底
15楼2013-05-14 23:18:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

难道这还不行

新虫 (初入文坛)
可能是在导出网格文件时，没有选中 Export 2D (x-y)mesh。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

ksang
19楼2016-01-13 22:32:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

5超7

至尊木虫 (著名写手)

菜鸟
是不是整个体没有全部生成网格啊？
赞一下 回复此楼
我要奋斗到底
2楼2013-05-14 09:36:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 5超7 at 2013-05-14 09:36:49
是不是整个体没有全部生成网格啊？

我是分块分块生成网格的，整体没有
赞一下 回复此楼
一坨
3楼2013-05-14 09:54:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
深表无赖: 金币+5, ★有帮助, 会不会和我之前分块画的网格有冲突啊... 2013-05-14 09:57:27
xiegangmai: 金币+1, 谢谢参与！ 2013-05-14 21:43:28
引用回帖:
3楼: Originally posted by 深表无赖 at 2013-05-14 09:54:28
我是分块分块生成网格的，整体没有...

整体没有的话，网格是到出不来的。。。
赞一下 回复此楼
我要奋斗到底
4楼2013-05-14 09:56:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
我没有看到你的模型情况，不好说！
赞一下 回复此楼
我要奋斗到底
5楼2013-05-14 10:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)
引用回帖:
5楼: Originally posted by 5超7 at 2013-05-14 10:19:51
我没有看到你的模型情况，不好说！

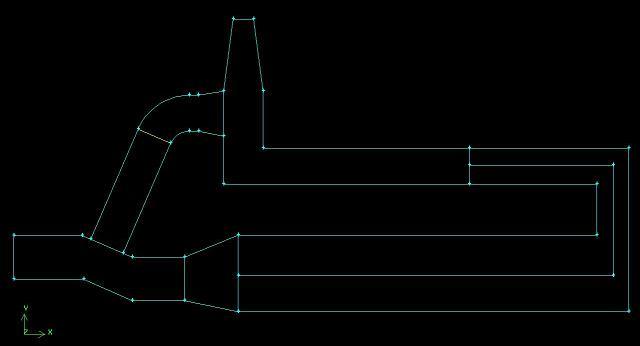

上端是进口，左侧是出口了，左边是个回流管路

我是一块一块画网格，整体画网格会出现error

赞一下 回复此楼
一坨
6楼2013-05-14 10:38:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2013-05-14 21:43:38
引用回帖:
6楼: Originally posted by 深表无赖 at 2013-05-14 10:38:17
上端是进口，左侧是出口了，左边是个回流管路

我是一块一块画网格，整体画网格会出现error

...

不知道你的模型是二维的还是三维的。
如果是三维的话，gambit划分这个模型要画好可能有点困难，因为相贯的地方不好处理，可能需要采用四面体网格。
如果是二维的话，那应该没有什么问题。
其次，你说整体划分网格报错是什么意思，是整体生成四面体网格报错吗？还是什么情况。
赞一下 回复此楼
我要奋斗到底
7楼2013-05-14 10:41:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)
引用回帖:
7楼: Originally posted by 5超7 at 2013-05-14 10:41:57
不知道你的模型是二维的还是三维的。
如果是三维的话，gambit划分这个模型要画好可能有点困难，因为相贯的地方不好处理，可能需要采用四面体网格。
如果是二维的话，那应该没有什么问题。
其次，你说整体划分网 ...

当然是2维的咯，3维好复杂、

对整体网格，出现的提示是：WARN： face .1 grid check failed.
他让我change the MESH.EXAMINE.ELEMENT_2D_QUALITY default to specify Grid check

再有一个就是，我分块一块一块的画网格，和整体画的会有冲突么
赞一下 回复此楼
一坨
8楼2013-05-14 11:01:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)
引用回帖:
7楼: Originally posted by 5超7 at 2013-05-14 10:41:57
不知道你的模型是二维的还是三维的。
如果是三维的话，gambit划分这个模型要画好可能有点困难，因为相贯的地方不好处理，可能需要采用四面体网格。
如果是二维的话，那应该没有什么问题。
其次，你说整体划分网 ...

如果是先分块花了网格，再整体画，就会出现
the face contain 28  highly skewed elements (equisize skew>0.97)
赞一下 回复此楼
一坨
9楼2013-05-14 11:09:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
