[求助] 求助关于阻抗谱测试的问题！！！

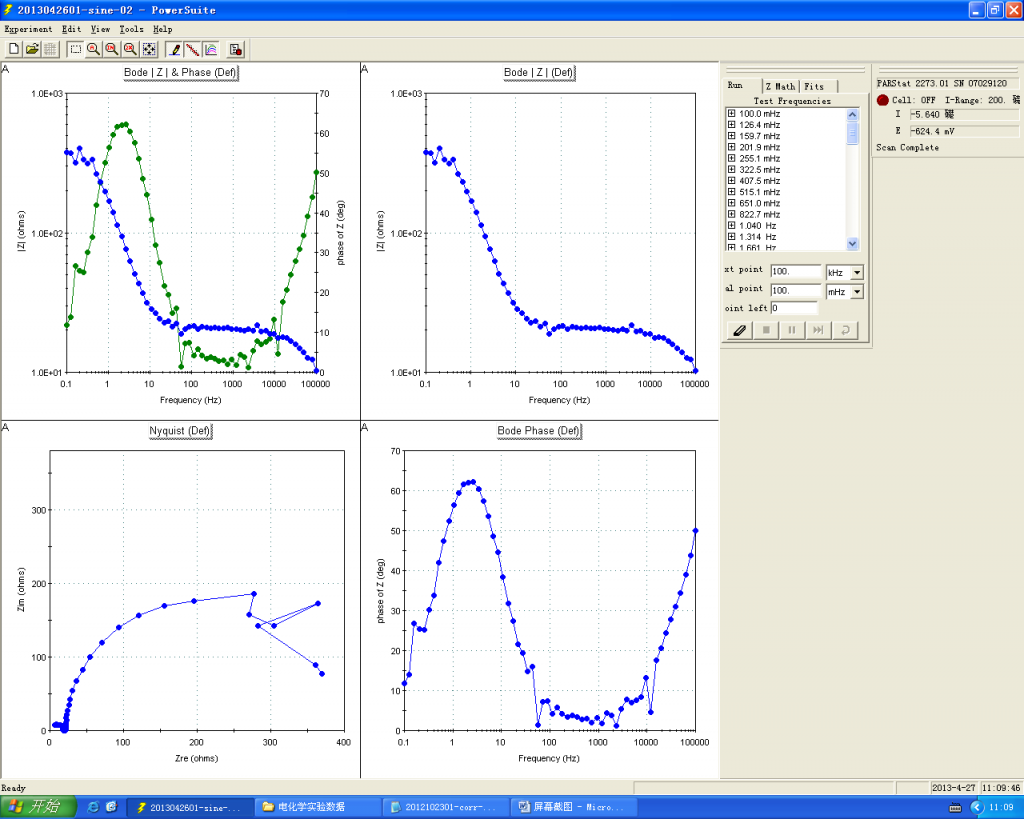

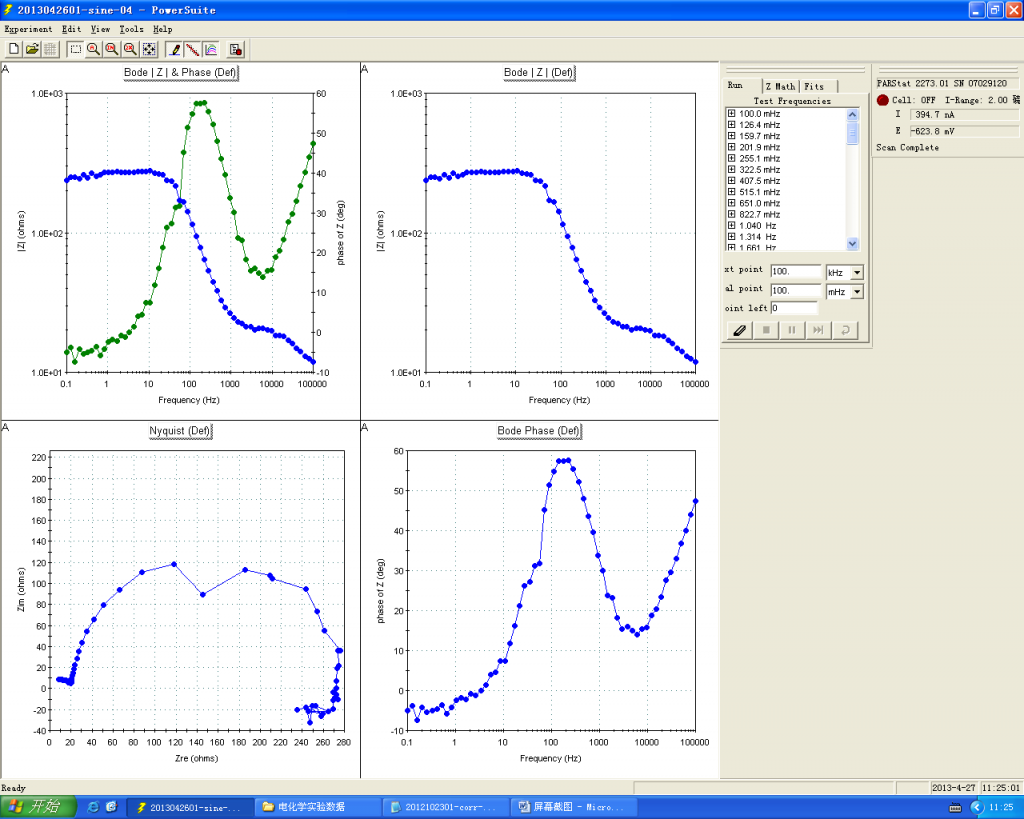

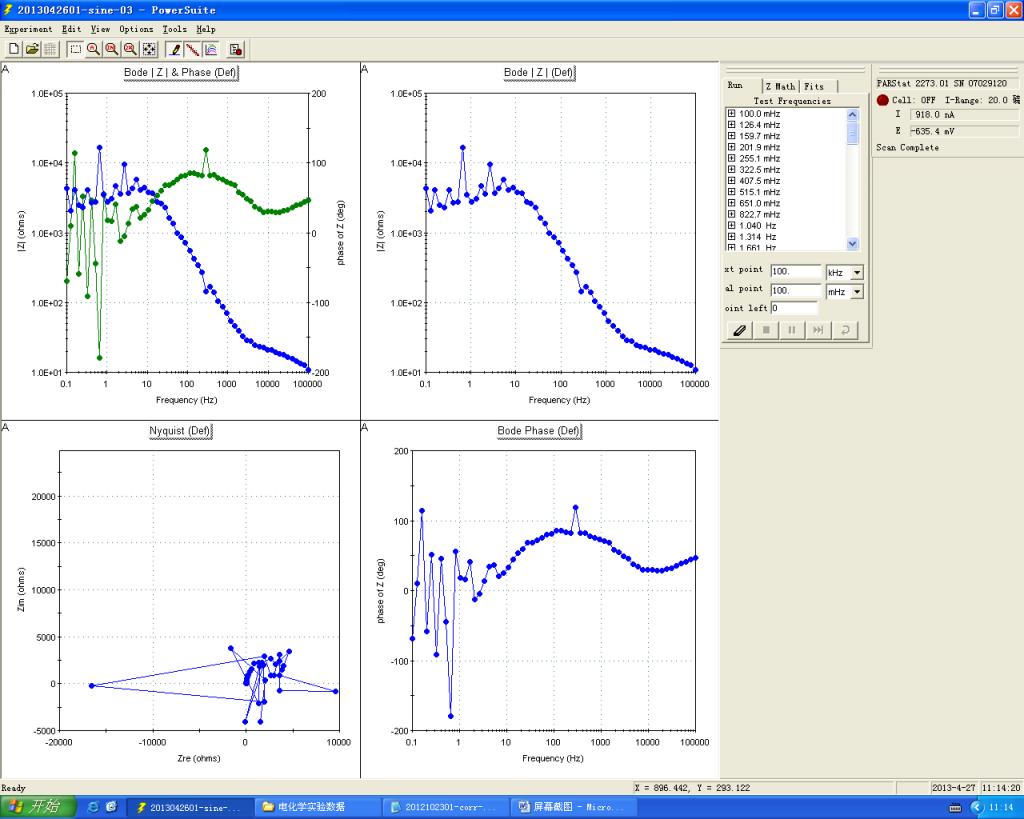

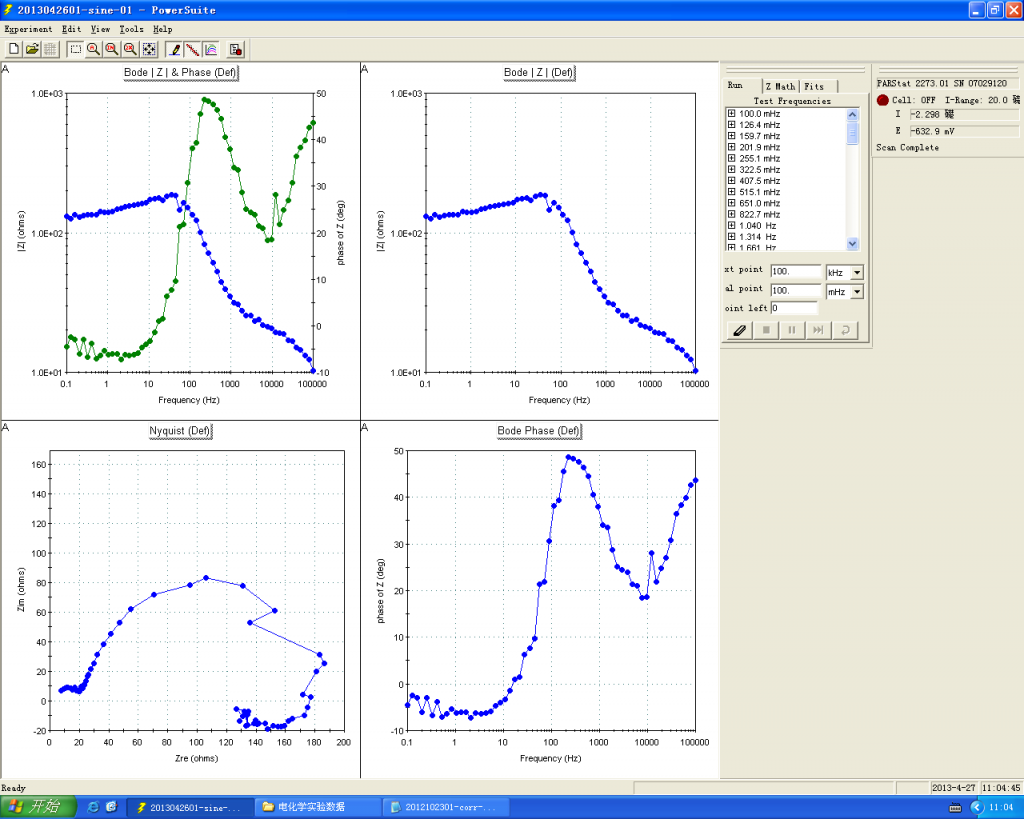

求助各位，之前测了下阻抗谱，结果如图：
实验条件分别为：
1.AC 10MV, 不对比开路电位
2.AC 10MV,对比开路电位
3.DC 0.5V,不对比开路电位
4.DC 0.5V,对比开路电位

想问一下的是，关于对比开路电位的选项，需不要勾选？
关于AC,DC的选择，是根据什么来定的？
谢过大神们！谢谢了！










回复此楼

» 收录本帖的淘帖专辑推荐

电化学资料和软件

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-07 13:11:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
烽火连连看: 金币+20, ★★★★★最佳答案, 感谢回复！ 2013-05-09 20:24:55
通常情况下，采用控制电位模式测阻抗谱时，如果希望测量电极在静态平衡下的阻抗时，都需要选择以开路电位为外加信号的参考电压基准线；如果需要测量电极处于极化状态（动态）下的阻抗，这时就需要具体的极化电位，比如-0.5V，而不选择开路电位。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-05-07 14:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zhenwuhuang

至尊木虫 (文学泰斗)
如果，不懂。帮忙顶一下
回复此楼
2楼2013-05-07 13:23:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烽火连连看

木虫 (正式写手)
引用回帖:
2楼: Originally posted by zhenwuhuang at 2013-05-07 13:23:28
如果，不懂。帮忙顶一下

感谢帮顶！
回复此楼
3楼2013-05-07 13:46:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烽火连连看

木虫 (正式写手)
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-05-07 14:54:23
通常情况下，采用控制电位模式测阻抗谱时，如果希望测量电极在静态平衡下的阻抗时，都需要选择以开路电位为外加信号的参考电压基准线；如果需要测量电极处于极化状态（动态）下的阻抗，这时就需要具体的极化电位，比 ...

那么请问，就这几个结果图线来看，是否属于正常呢？怎么曲线没有规律呢？
赞一下 回复此楼
5楼2013-05-08 19:52:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你在阻抗谱（实部-虚部）都叠加在一个图中好比较。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2013-05-08 19:54:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烽火连连看

木虫 (正式写手)
引用回帖:
6楼: Originally posted by Jackcd12 at 2013-05-08 19:54:31
你在阻抗谱（实部-虚部）都叠加在一个图中好比较。

不太明白。。。你是指拟合时 对比实部和虚部的数据么？
赞一下 回复此楼
7楼2013-05-09 13:41:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

拟合是一个一个图进行，但定性比较时，可以将几个样品的阻抗谱放在一个图中。
你其中的两个阻抗谱，在低频时数据比较乱，可能是频率太低，样品本身不太稳定所致。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2013-05-09 14:23:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujiecool

铁虫 (小有名气)
请问你的 测试样品是什么？是溶液还是电池？
赞一下 回复此楼
看雪
9楼2013-05-09 15:04:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujiecool

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-05-07 14:54:23
通常情况下，采用控制电位模式测阻抗谱时，如果希望测量电极在静态平衡下的阻抗时，都需要选择以开路电位为外加信号的参考电压基准线；如果需要测量电极处于极化状态（动态）下的阻抗，这时就需要具体的极化电位，比 ...

你好，我现在要用电化学工作站测量甲醇燃料电池的交流阻抗谱，我不明白测量时需要让电池放电吗，还是直接让电池在开路下测量，这有什么区别？还有就是初始电压值要设成多少？
赞一下 回复此楼
看雪
10楼2013-05-09 15:06:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
