[求助] 电化学阻抗的相关问题

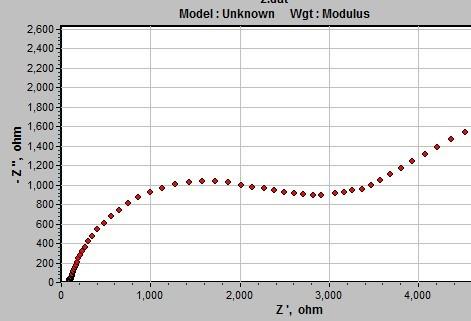

大家好，这是我用ZSimpWin拟合的图，怎么读出Rct啊？？？ Rct就是我的阻抗值吧，初学者，刚刚涉及这个软件，求助啊。。。

回复此楼

» 收录本帖的淘帖专辑推荐

锂电技术共享

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-25 16:42:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

袁枝颖

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2013-04-25 22:29:22
LH李红(yanbo1986代发): 金币+2, 感谢应助。 2013-04-26 15:50:33
软件左上角有个眼睛一样的图标，点一下就可以读了
赞一下(1人) 回复此楼
2楼2013-04-25 16:47:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2013-04-25 22:29:32
LH李红(yanbo1986代发): 金币+2, 感谢应助。 2013-04-26 15:50:56
点击软件界面上的‘眼睛’图标，进去后，就可以看到拟合后的数据和误差，copy就可以了，也可以从Tool中输出数据。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
3楼2013-04-25 16:48:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学B516

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2013-04-25 22:29:53
LH李红(yanbo1986代发): 金币+1, 感谢应助。 2013-04-26 15:51:13

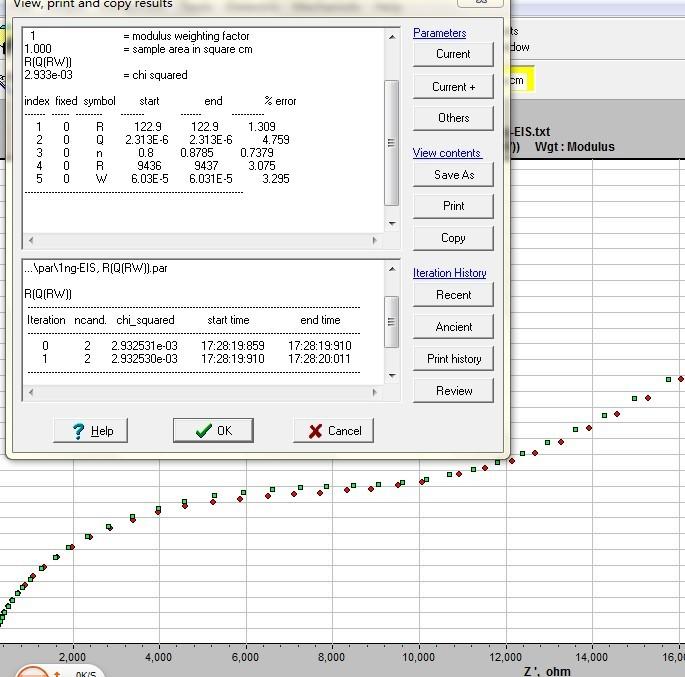

第二张图中的第一个R应该是溶液电阻。第二是转移电荷量，第三个n是电子转移数，第四个R是你要的极化电阻。第五个数是warburg阻抗。
赞一下(1人) 回复此楼
新生，来此探索
7楼2013-04-25 19:07:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
17楼: Originally posted by LH李红 at 2013-04-25 21:38:25
所有的误差都要10以内吗？我只需要Rct的值，332.7对应的误差是4.053，可以用这个数值吗...

不能单独看某一元件的误差，因为你选定的等效电路下各元件的拟合数值是相关联的，因此，误差必须都小于一定值（<10%).
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
18楼2013-04-25 22:02:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

LH李红

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 袁枝颖 at 2013-04-25 16:47:22
软件左上角有个眼睛一样的图标，点一下就可以读了

R  Q R n W 分别是啥啊  谢谢你了  还是不知道哪个是阻抗

赞一下 回复此楼
4楼2013-04-25 18:28:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LH李红

银虫 (小有名气)
引用回帖:
3楼: Originally posted by Jackcd12 at 2013-04-25 16:48:09
点击软件界面上的‘眼睛’图标，进去后，就可以看到拟合后的数据和误差，copy就可以了，也可以从Tool中输出数据。

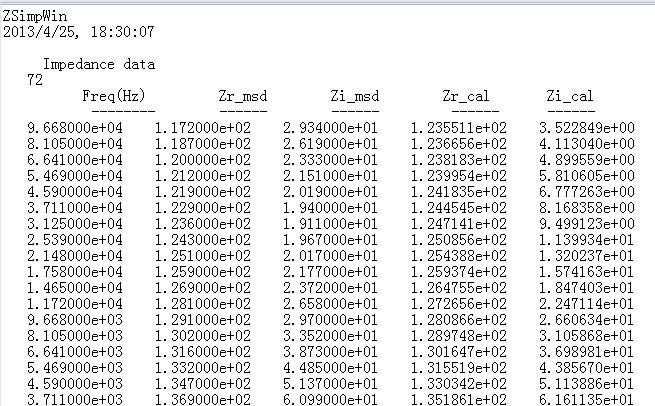

Tool里面都是拟合后的数据，怎么看啊。。唉 无语了  什么也不懂  看不懂。。。

赞一下 回复此楼
5楼2013-04-25 18:31:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LH李红

银虫 (小有名气)
引用回帖:
5楼: Originally posted by LH李红 at 2013-04-25 18:31:00
Tool里面都是拟合后的数据，怎么看啊。。唉 无语了  什么也不懂  看不懂。。。

...

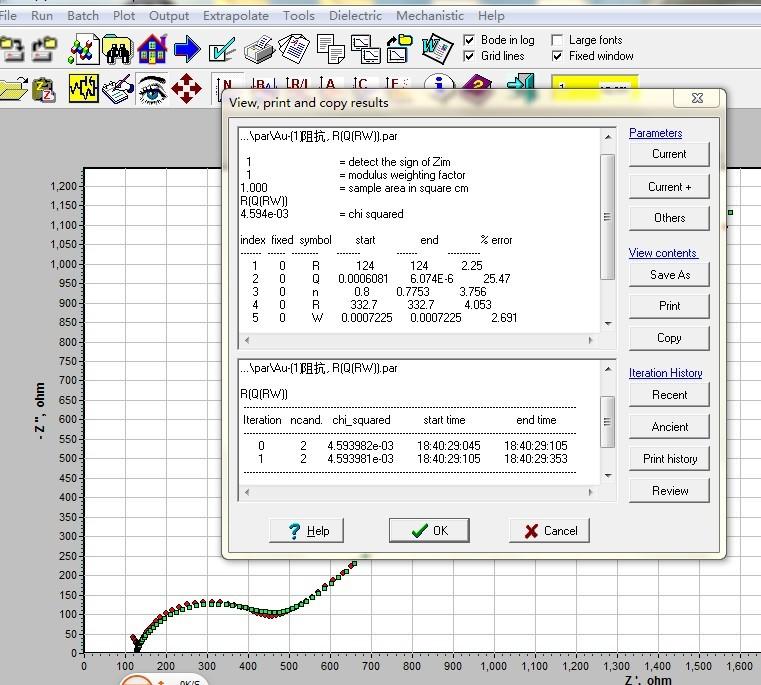

这个图的阻抗是不是332.7？？？

赞一下 回复此楼
6楼2013-04-25 18:46:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蒋青松

荣誉版主 (著名写手)

优秀版主优秀版主优秀版主
楼主，看来俺们还是要多看看文献哈，一起加油吧！
赞一下 回复此楼
8楼2013-04-25 19:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LH李红

银虫 (小有名气)
引用回帖:
8楼: Originally posted by 蒋青松 at 2013-04-25 19:16:15
楼主，看来俺们还是要多看看文献哈，一起加油吧！

9楼2013-04-25 19:33:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
857688363: 金币+2, 感谢应助 2013-04-25 22:30:04
引用回帖:
4楼: Originally posted by LH李红 at 2013-04-25 18:28:58
R  Q R n W 分别是啥啊  谢谢你了  还是不知道哪个是阻抗

...

你的这个图拟合结果的误差（error%)都小于10%，意味着这个等效电路是合适的。至于各元件的含义，你得去看有关阻抗谱的书或文献，了解最简单的意思，再结合你的电极情况分析具体的机制。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2013-04-25 19:36:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
