[求助] 求助，关于差接式电路

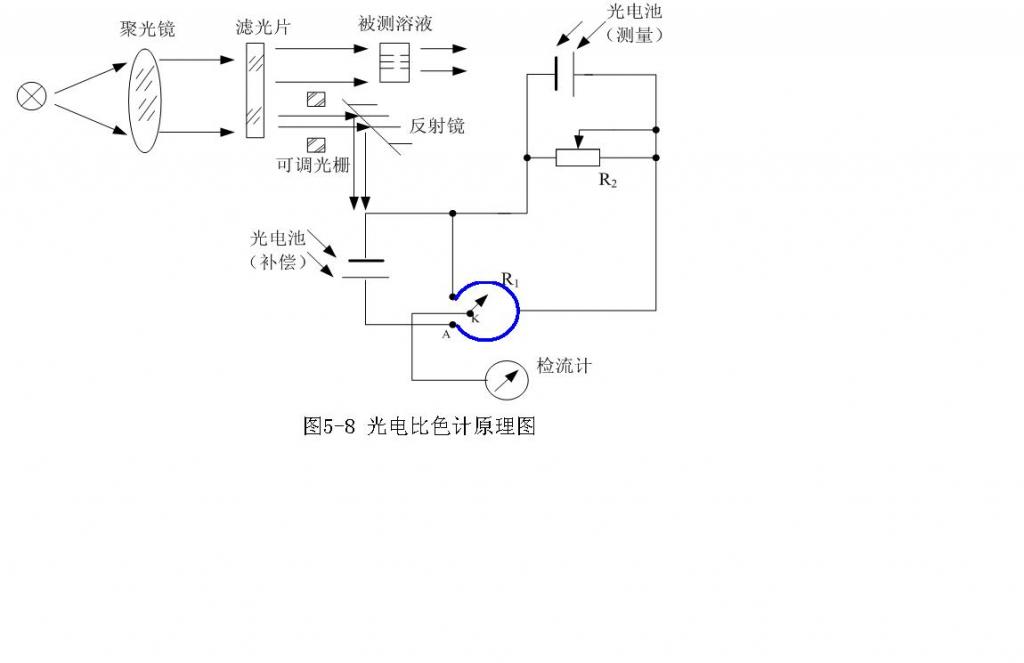

求助：这个电路里说两个光电池是差接，我不太懂，搜索了半天也没查到。
这个电路怎么看不懂呢！检流计接哪了呢？
在工作前，电位计R1之旋钮K置于A点位置，调节电位器R2使电路平衡，检流计指零。光入射后，调节可调光阑使检流计再次指零，保证入射到两个光电池上的光通量相等。当注入被测溶液时，由于溶液吸收一部分光，使透过的光通量减少，即入射到测量光电池的光通量减少，于是检流计开始偏转，调节电位计R1之旋钮K，使检流计指示为零，此时电位计的指示值代表溶液浓度的大小。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-23 10:20:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guyuezhixin

新虫 (初入文坛)
还没学到这个呢，你要加油哦
赞一下 回复此楼
2楼2013-04-29 21:09:24
