[求助] 镁的衍射花样标定,感觉软件给标的不对,请前辈帮忙

本人第一次发帖,要是有不足之处请见谅

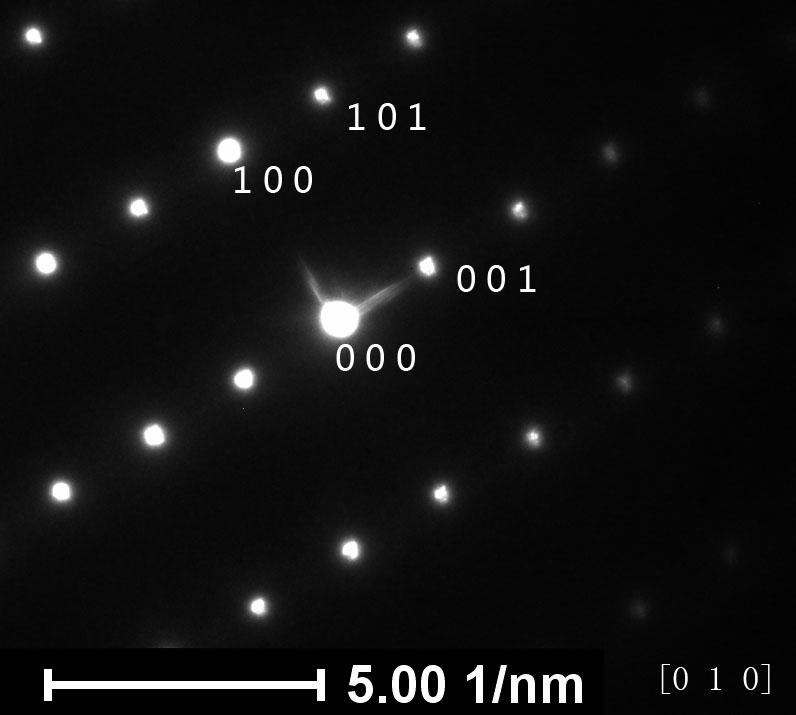

我做的纳米镁实验,给一个颗粒找了衍射花样,用软件标定,但是发现和参考的花样对不上。但是按照参考的密排六方的花样标,对照pdf卡片面间距又不对,不知道怎么回事了,希望有人能够指点一二。




回复此楼

» 本帖已获得的红花(最新10朵)

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

命由我作,福自己求。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
弃总: 金币+1, 有帮助 2013-04-22 08:52:35
弃总: 金币+5, ★★★很有帮助 2013-04-23 18:03:45
弃总: 金币+7 2013-04-25 08:28:00
量绝对值是有误差的,包括电镜的标尺是否经过严格校准造成的误差。不过两个方向的d值比例应该和标准值比值一致,001和100的比例是1.88,你这个上面的测量值也是1.88左右,吻合的很好,而且5A左右的d值,如果确认是Mg,也只有001才能吻合了。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
2楼2013-04-21 22:43:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

弃总

木虫 (小有名气)

引用回帖:
17楼: Originally posted by 北理材料 at 2013-05-21 16:30:59
jade里的pdf卡片用什么程序打开啊?

装一个虚拟打印机,在jade里将相应的pdf找到后,选择打印,然后保存为pdf格式就可以了,其实直接保存成txt也行的
命由我作,福自己求。
18楼2013-05-22 09:47:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

huanghuasjtu

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
弃总: 金币+1, 有帮助 2013-04-22 09:01:22
弃总: 金币+5 2013-04-25 08:28:04
按照镁来标的话,感觉更像[10-10]晶带轴衍射谱,楼主标的[11-20],2个只有轻微的差异,可以再检查下哪个更对
做科研可以讲究,也可以将就
3楼2013-04-22 08:09:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

弃总

木虫 (小有名气)

引用回帖:
2楼: Originally posted by temedx at 2013-04-21 22:43:12
量绝对值是有误差的,包括电镜的标尺是否经过严格校准造成的误差。不过两个方向的d值比例应该和标准值比值一致,001和100的比例是1.88,你这个上面的测量值也是1.88左右,吻合的很好,而且5A左右的d值,如果确认是M ...

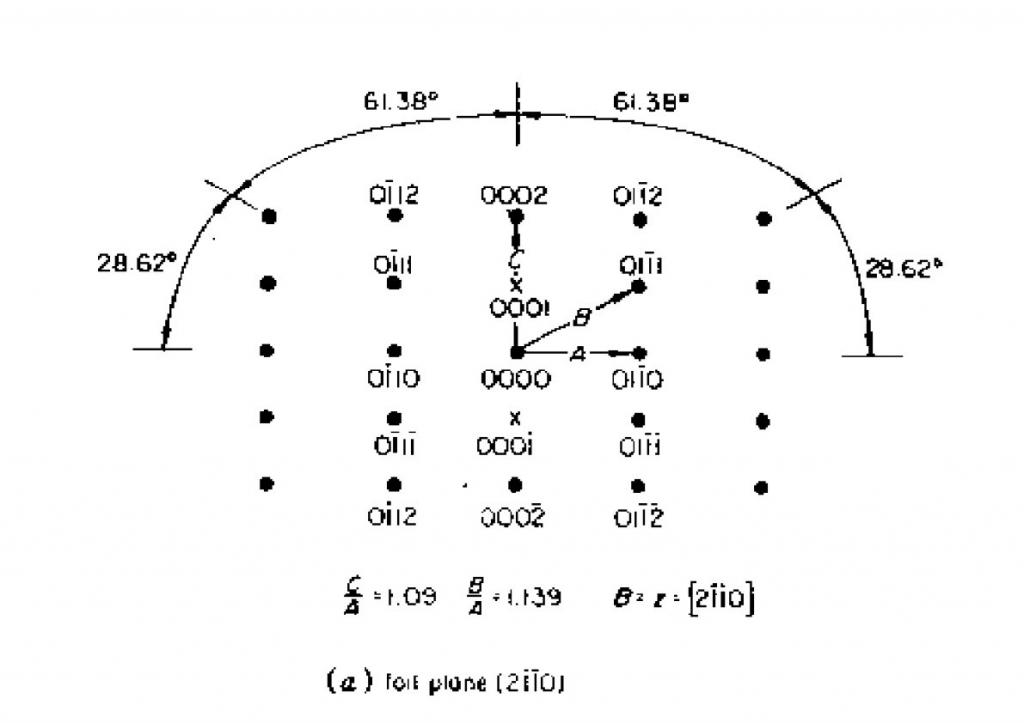

我就是比较困惑,001在衍射中是否出现。我自己对的是[10-10]晶带轴的衍射斑点,那上面有0002,但是没有001或0001。对[2-1-10]的斑点,好像对得上,上面也有0001,但是老师又说那个0001是不会出现的,除非结构有变化。


命由我作,福自己求。
4楼2013-04-22 08:52:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

弃总

木虫 (小有名气)

引用回帖:
3楼: Originally posted by huanghuasjtu at 2013-04-22 08:09:06
按照镁来标的话,感觉更像晶带轴衍射谱,楼主标的,2个只有轻微的差异,可以再检查下哪个更对

其实我一直不明白[10-10]和[010]或[01-10]是否有区别
命由我作,福自己求。
5楼2013-04-22 09:01:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖


弃总: 金币+1 2013-04-22 09:25:12
出现消光点多半是因为二次衍射,样品厚点就容易出现,这个0001应该也就是这个原因导致的。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
6楼2013-04-22 09:03:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 弃总 at 2013-04-22 09:01:09
其实我一直不明白和或是否有区别...

这几个是等效的。a等同于b,所以没区别。
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
7楼2013-04-22 09:04:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 弃总 at 2013-04-22 08:52:04
我就是比较困惑,001在衍射中是否出现。我自己对的是晶带轴的衍射斑点,那上面有0002,但是没有001或0001。对的斑点,好像对得上,上面也有0001,但是老师又说那个0001是不会出现的,除非结构有变化。

...

这个里面的比例和你结果一致么?角度呢?
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
8楼2013-04-22 09:05:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

弃总

木虫 (小有名气)

引用回帖:
6楼: Originally posted by temedx at 2013-04-22 09:03:58
出现消光点多半是因为二次衍射,样品厚点就容易出现,这个0001应该也就是这个原因导致的。

难道我的颗粒太厚了?大概200nm宽,后就不知道了,倒是挺黑的。按照软件标定,角度和面间距基本都对上了,这是不是说这么标基本是对的
命由我作,福自己求。
9楼2013-04-22 09:23:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

弃总

木虫 (小有名气)

引用回帖:
8楼: Originally posted by temedx at 2013-04-22 09:05:55
这个里面的比例和你结果一致么?角度呢?...

基本一致。
命由我作,福自己求。
10楼2013-04-22 09:26:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
