[求助] EBSD 对于铝合金 亚晶的表征问题

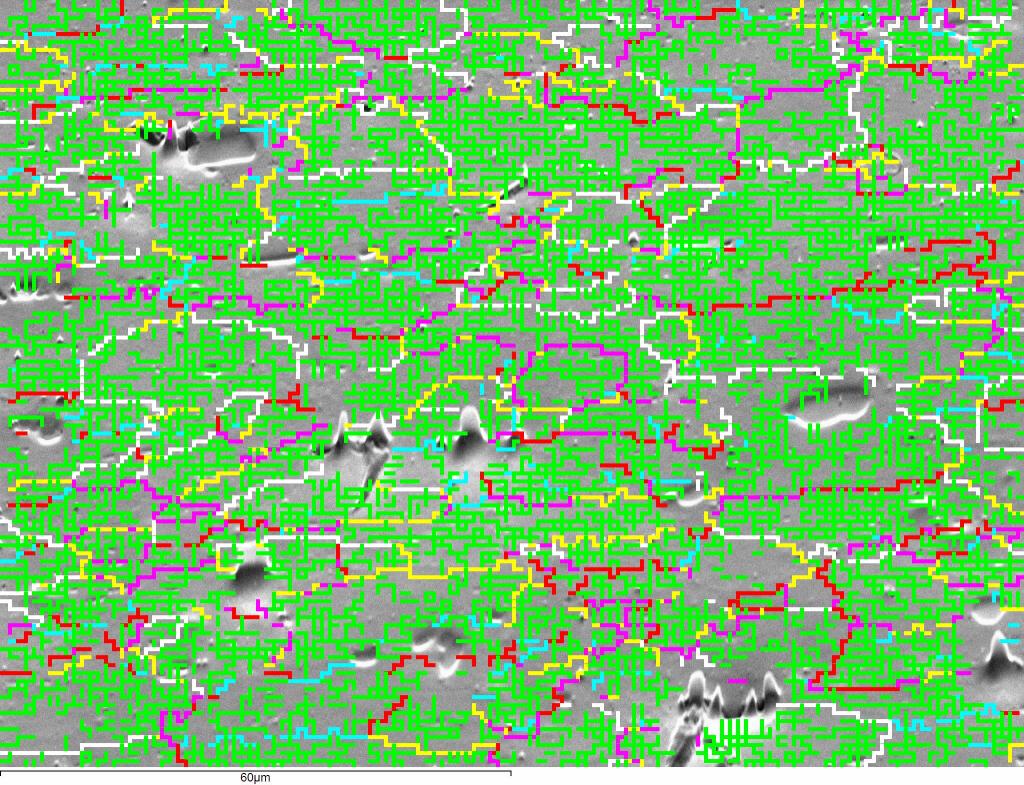

尝试用EBSD 观察加工态的铝合金的的亚晶结构 利用INCA软件直接得到的图谱如下：

为什么低角度的晶界这么乱，并且也看不到完整的低角度晶界。

有没有高手用EBSD观察过亚晶结构呢？对于这种原始的图谱是不是得经过特定软件解析呢？

非常期待您的回答。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-08 18:28:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhdd0927

新虫 (小有名气)
这个数据没有自己处理过吧，怎么感觉时测试后直接存的图呢，没有处理
EBSD的数据测过之后，需要专门的软件处理，可以自己设定大小角度晶界的值，还可以的到衬度、欧拉角信息显示的mapping、极图、反极图等等。很多信息。就看楼主怎么处理了。
EBSD不同于扫描和能谱，数据测定只能算一半工作，更重要的是后期数据的处理
赞一下 回复此楼
2楼2013-04-08 20:22:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhdd0927

新虫 (小有名气)
依照图中看到的，感觉晶界的设定似乎不太准确。通常情况会设一个3或5°的小角晶界和一个10°或15°的大角晶界。
赞一下 回复此楼
3楼2013-04-08 20:27:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangguowei0358

金虫 (正式写手)
引用回帖:
3楼: Originally posted by zhdd0927 at 2013-04-08 20:27:30
依照图中看到的，感觉晶界的设定似乎不太准确。通常情况会设一个3或5°的小角晶界和一个10°或15°的大角晶界。

这是enhance 过的图谱，上面的图谱是显示misorientation 大于2.9°的所有晶界信息。不知道除了HKL，INCA软件还有什么能处理这种图谱。
赞一下 回复此楼
4楼2013-04-08 21:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhdd0927

新虫 (小有名气)
内容已删除
回复此楼

» 本帖已获得的红花（最新10朵）

zhangguowei0358
5楼2013-04-09 09:29:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangguowei0358

金虫 (正式写手)
送红花一朵
引用回帖:
5楼: Originally posted by zhdd0927 at 2013-04-09 09:29:03
就用channel 5软件处理啊，应该是测定软件一起配的处理软件，不过需要有匹配的密码狗才能用，你数据在哪测得就去那处理呗，那你应该会提供数据处理的电脑吧...

谢谢啊，软件我们都能用。仁兄有没有关于做好的能显示亚晶的ebsd图谱，可否学习一下？
赞一下 回复此楼
6楼2013-04-09 19:22:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhdd0927

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
不知道这个可不可以，图1中颜色显示的欧拉角，银色线显示>3°的小角晶界。黑色表示>15°的大角晶界。
第二张图是legend中显示的取向差分布情况。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : TD分布图数据2-Map.jpg
    • 2013-04-10 15:10:05, 111.67 K
  • 附件 2 : TD分布图数据2-Legend.bmp
    • 2013-04-10 15:11:16, 247.07 K

» 本帖已获得的红花（最新10朵）

zhangguowei0358
7楼2013-04-10 15:12:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangguowei0358

金虫 (正式写手)
送红花一朵
引用回帖:
7楼: Originally posted by zhdd0927 at 2013-04-10 15:12:18
不知道这个可不可以，图1中颜色显示的欧拉角，银色线显示>3°的小角晶界。黑色表示>15°的大角晶界。
第二张图是legend中显示的取向差分布情况。

谢谢仁兄啊
你的材料应该是经过heat treatment 之后的状态吧？我的recrystallised 的材料做出来的ebsd的小角度晶界不是很多，但是对于我贴出的还有work hardening的材料小角度晶界实在是不好观察。
赞一下 回复此楼
8楼2013-04-10 18:33:08
