应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 关于再结晶的EBSD表征
91/1返回列表
查看: 2250  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lbjcqu

铁杆木虫 (著名写手)

[求助] 关于再结晶的EBSD表征

试样是Mg合金，第二相尺寸比较大，经过500℃，应变速率0.001s-1热压缩后，理论计算应该发生完全再结晶，同速率300℃基本没有再结晶晶粒，金相可以验证。然后做个EBSD验证，结果晶界角度基本都是小角度晶界，我就郁闷了，要是发生了完全再结晶的话，用现在的再结晶机理理论应该是大角度晶界占大的比例才对，这是什么机理呢，还望大家赐教！





[ Last edited by lbjcqu on 2013-2-4 at 23:16 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-02-04 23:02:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huanghuasjtu

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
从这个组织看，不像是完全再结晶的组织哦，大量小角度晶界，可能是强织构的原因吧
赞一下 回复此楼
做科研可以讲究，也可以将就
2楼2013-02-05 15:21:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbjcqu

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by huanghuasjtu at 2013-02-05 15:21:55
从这个组织看，不像是完全再结晶的组织哦，大量小角度晶界，可能是强织构的原因吧

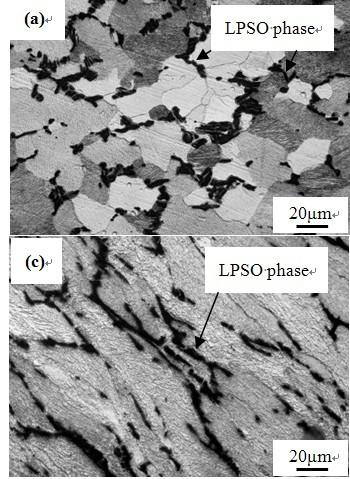

再补张金相照片吧，图a是500℃的，图c是300℃的，对比比较，500℃的应该是再结晶的组织，因为300℃都是粗大的原始组织

赞一下 回复此楼
3楼2013-02-05 22:31:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tongsan

铁杆木虫 (正式写手)
LV放假了还在搞学术喔，哈哈

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
Lifegoeson.
4楼2013-02-06 09:41:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大汉散人

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
从金相照片看，发现大晶粒晶界交汇处存在大量小晶粒，晶粒大小不均匀，所以可以判断没有完全再结晶，变形组织残留，存在大量小角度的晶界是正常的。
赞一下 回复此楼
brave
5楼2013-02-06 13:09:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youthmany

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1

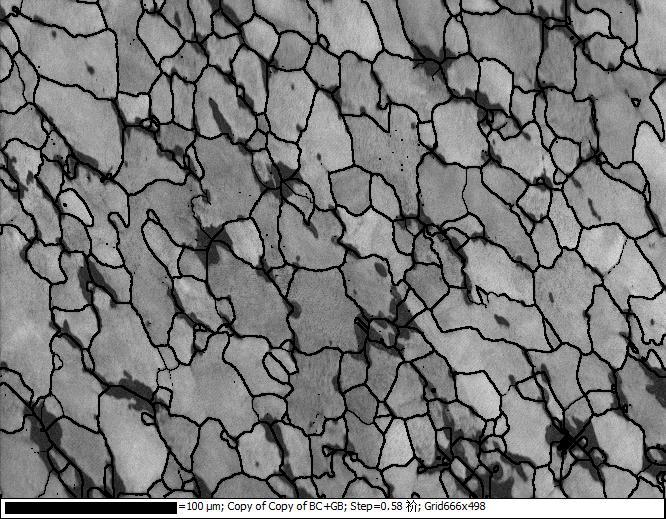

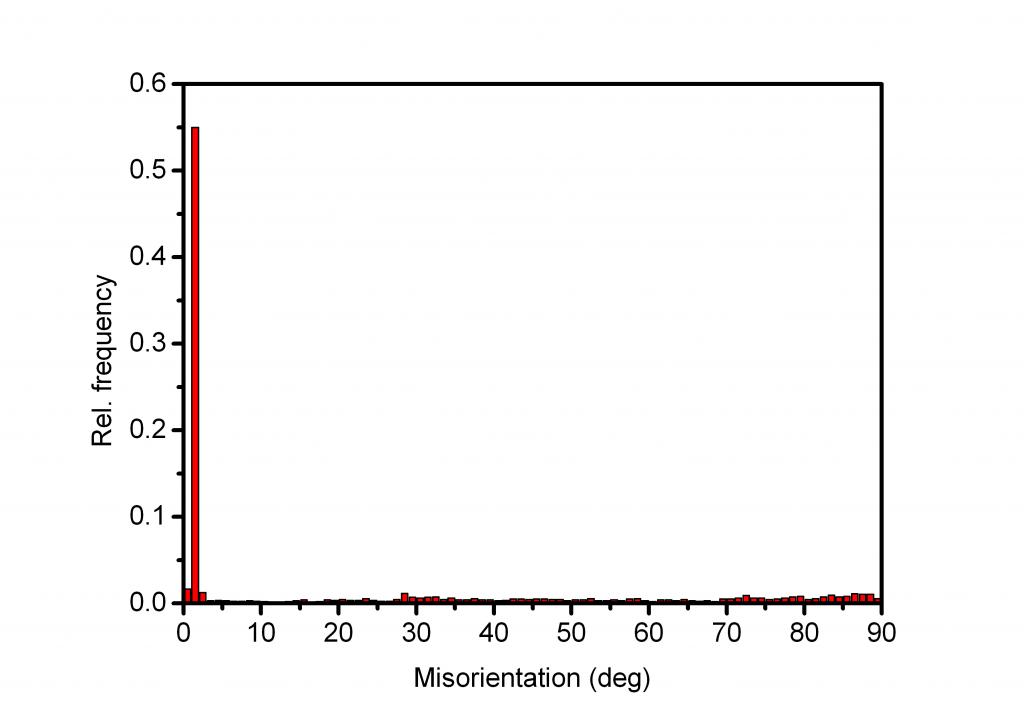

这两张图很wierd，取向差分布图有大量小角晶界在3°以下，而BC，GB图中没有这方面的信息，请先确认GB图中包含了小角晶界或者misorientation histogram做的是否正确
赞一下 回复此楼
6楼2013-02-06 15:49:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbjcqu

铁杆木虫 (著名写手)
引用回帖:
6楼: Originally posted by youthmany at 2013-02-06 15:49:45
这两张图很wierd，取向差分布图有大量小角晶界在3°以下，而BC，GB图中没有这方面的信息，请先确认GB图中包含了小角晶界或者misorientation histogram做的是否正确

misorientation histogram这个肯定没问题，根据导出的原始数据做的图
赞一下 回复此楼
7楼2013-02-06 21:05:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbjcqu

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by 大汉散人 at 2013-02-06 13:09:10
从金相照片看，发现大晶粒晶界交汇处存在大量小晶粒，晶粒大小不均匀，所以可以判断没有完全再结晶，变形组织残留，存在大量小角度的晶界是正常的。

两种温度下的试样均是均匀化退火后的铸态组织，经过退火后组织较为粗大，如在300℃热压缩后未发生再结晶，接近均匀化退火后的铸态组织，而500℃热压缩后，晶粒尺寸明显不是一个数量级，这个变形组织残留从何说起呢？
赞一下 回复此楼
8楼2013-02-06 21:09:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huanghuasjtu

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
lbjcqu: 金币+3, ★有帮助, 所以不确定是什么原因啊，有这种可能吧 2013-02-07 22:34:23
是否是再结晶早早完成后，并且由于再结晶晶粒具有再结晶织构，加上在随后的变形过程中，晶粒转动至相同位向出现大量小角度晶界呢
赞一下 回复此楼
做科研可以讲究，也可以将就
9楼2013-02-07 08:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lbjcqu 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 0703化学调剂 290分有科研经历，论文在投 +7 腻腻gk 2026-03-14 7/350 2026-03-16 10:12 by houyaoxu
[硕博家园] 深圳大学硕士招生（2026秋，传感器方向，仅录取第一志愿） +4 xujiaoszu 2026-03-11 8/400 2026-03-16 09:45 by xujiaoszu
[考研] 材料专硕306英一数二 +3 z1z2z3879 2026-03-16 3/150 2026-03-16 09:19 by Demonsssss
[考研] 环境工程调剂 +3 大可digkids 2026-03-16 3/150 2026-03-16 09:09 by DDDddddmm
[考研] 085600材料与化工 求调剂 +12 enenenhui 2026-03-13 13/650 2026-03-16 08:30 by Linda Hu
[考研] 材料与化工 323 英一+数二+物化，一志愿：哈工大 本人本科双一流 +4 自由的_飞翔 2026-03-13 5/250 2026-03-14 19:39 by hmn_wj
[考研] 材料与化工（0856）304求B区调剂 +7 邱gl 2026-03-10 11/550 2026-03-14 12:18 by 邱gl
[考研] 考研材料与化工，求调剂 +8 戏精丹丹丹 2026-03-09 8/400 2026-03-14 01:14 by JourneyLucky
[考研] 0805，333求调剂 +3 112253525 2026-03-10 3/150 2026-03-13 23:42 by JourneyLucky
[考研] ［0860］321分求调剂，ab区皆可 +4 宝贵热 2026-03-13 4/200 2026-03-13 22:01 by 星空星月
[考研] 281求调剂 +9 Koxui 2026-03-12 11/550 2026-03-13 20:50 by Koxui
[考研] 材料专硕350 求调剂 +4 王金科 2026-03-12 4/200 2026-03-13 16:02 by ruiyingmiao
[考研] 工科278分求调剂 +5 周慢热啊 2026-03-12 7/350 2026-03-13 15:49 by JourneyLucky
[考研] 工科调剂 +4 Jiang191123！ 2026-03-11 4/200 2026-03-13 15:15 by Miko19
[考研] 285求调剂 +4 ytter 2026-03-12 4/200 2026-03-13 14:48 by jxchenghu
[考研] 一志愿华中师范071000，325求调剂 +5 RuitingC 2026-03-12 5/250 2026-03-13 10:43 by hyswxzs
[考研] 290求调剂 +3 ADT 2026-03-13 3/150 2026-03-13 10:19 by peike
[考研] 一志愿河海大学085900土木水利专硕279求调剂不挑专业 +4 SunWwWwWw 2026-03-10 8/400 2026-03-13 02:23 by SunWwWwWw
[考研] 341求调剂 +4 捣蛋猪猪 2026-03-11 4/200 2026-03-12 14:47 by ruiyingmiao
[考研] 大连大学化学专业研究生调剂 +3 琪久. 2026-03-10 8/400 2026-03-11 10:02 by 琪久.
信息提示
关闭
请填处理意见
关闭
