[求助] solidworks扫描弹簧出现问题

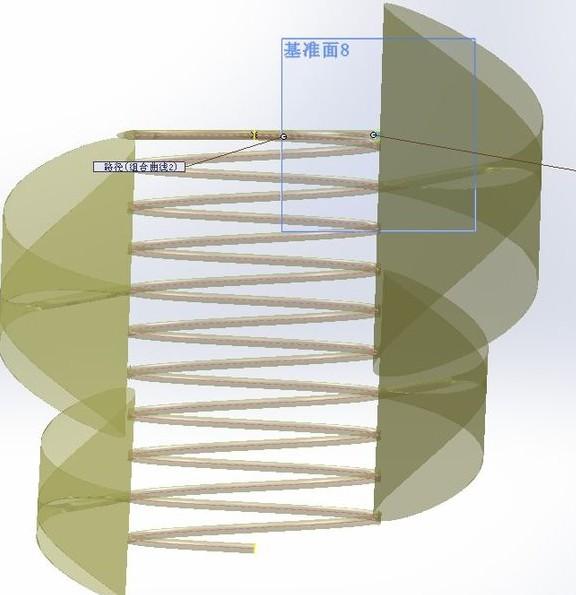

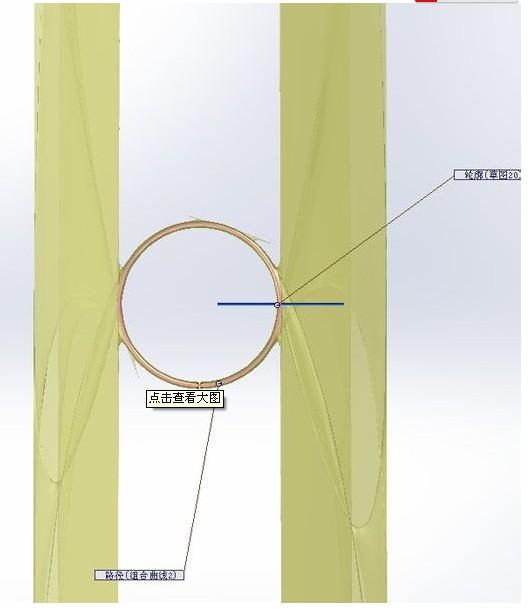

solidworks扫描弹簧出现如下问题，扫描路径是一条由螺旋线和平面圆弧合并的组合曲线，扫描轮廓为圆。提示重建模型错误！怎么办？是因为穿透的问题吗？







回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-02 21:19:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bqg8288

禁虫 (小有名气)
感谢参与，应助指数 +1
本帖内容被屏蔽
2楼2013-04-03 09:34:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水族之乡

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by bqg8288 at 2013-04-03 09:34:54
楼主问题可能出在“扫描路径”上了，不知道你什么弹簧为什么要在面上做圆弧，螺旋线可能与圆弧没有很好的连接上有断点，可以试试把螺旋线改成“可变螺距”就可以了然后两头切平。


...

谢谢！我知道你这种变螺距的画法！但是我想要的是螺距是恒定的，只是端部磨平，因此在弹簧的两段都有一段3/4圆的螺旋升角为0圆弧，这样两段就是平的了！
我觉得是两段曲线连接处不光滑而导致不能扫描成功的！
赞一下 回复此楼
3楼2013-04-03 09:48:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

z65668396

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
自相交了   半径太短  或者截面太大了
赞一下 回复此楼
心有猛虎，细嗅蔷薇。
4楼2013-04-03 12:56:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymbkxc

铜虫 (小有名气)
是不是圆半径大了……貌似我也出现过这种情况把半径弄小点螺距弄大点……

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
努力，积极，向上！
5楼2013-04-03 17:28:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun0723wei

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
扫描截面或者螺距调整下，有干涉
赞一下 回复此楼
6楼2013-04-05 15:37:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjtuwm

新虫 (初入文坛)
应该是干涉了吧
回复此楼
7楼2013-04-05 16:39:47
