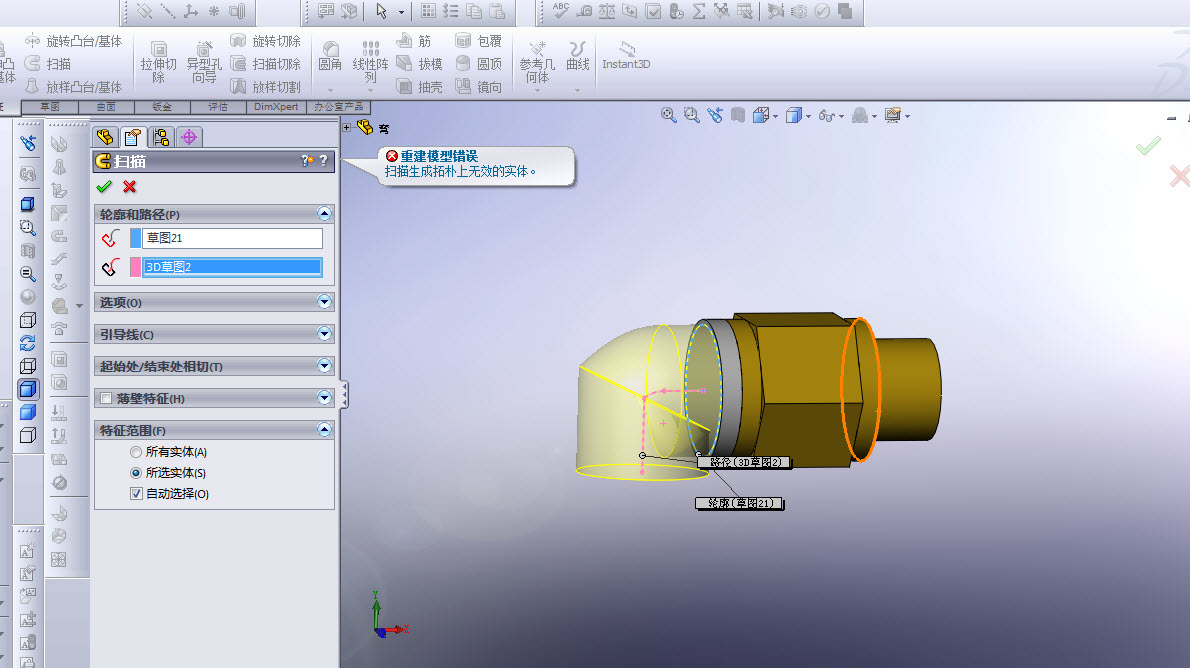

[求助] solidworks中用扫描功能画一个图,为什么总出现重建模型错误,我应该怎么修改

出现扫描拓扑上无效的实体
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjm1985668

金虫 (小有名气)

娑罗守护者

【答案】应助回帖

★
gordon2008(金币+1): 欢迎交流 2011-07-26 09:45:54
扫描要用到扫描线的,不知道有没有加,最好上个图
老老实实做人,踏踏实实做事
2楼2011-07-25 15:49:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iscenery

木虫 (小有名气)

【答案】应助回帖

★
老花(金币+1): 鼓励参与! 2011-07-26 15:10:57
poolfox(金币+1): 2011-08-29 23:13:36
扫描线必须是光顺的,并且要注意转弯的半径,觉得麻烦就改用放样吧。
3楼2011-07-26 14:28:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lihongjuan04

银虫 (小有名气)

【答案】应助回帖

poolfox(金币+1): 2011-08-29 23:13:51
扫描有两个草图:轮廓、路径,建议检查一下草图、草图基准面以及扫描特征中各种选项
4楼2011-08-17 16:40:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

少少凌

金虫 (小有名气)

【答案】应助回帖

再用放样试试吧。。。
火力全开。
5楼2011-08-18 11:10:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Along_99

金虫 (正式写手)

应该是垂直管段和水平管段交汇的部分有问题,哪个尺寸可能是0,调整一下看看。
6楼2011-09-01 08:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifei6293

金虫 (初入文坛)

首先路径线要光滑连接,再有你可以试试薄壁特征
7楼2011-09-14 21:00:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

感觉SW的一些高级命令不怎么好用....
8楼2011-09-15 19:37:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wly1117

铜虫 (小有名气)

应该是你画那个扫描曲线时有问题,是在找不出来就重新画一条,,再者看看那个尖角部分是不是影响?
社会不好混!!得学点其他东西。
9楼2011-09-21 17:12:12
