[求助] 求助各位大神一个I-V图的做法

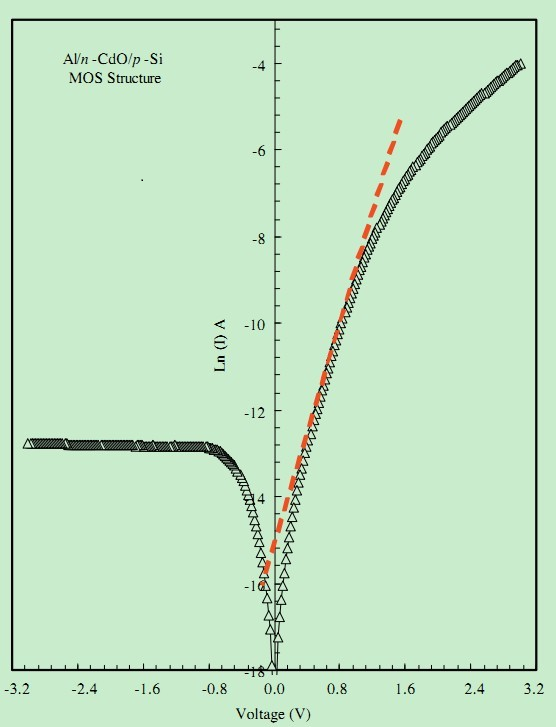

这个是对p-n结测完I-V曲线之后的图，请问，中间那个纵轴是怎么做上去的？PS：纵轴是对左边的Y轴做了对数（ln）。




[ Last edited by pll18 on 2013-3-27 at 22:11 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
┭┮﹏┭┮在小木虫里学习
1楼 2013-03-27 22:04:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MKK2009

木虫 (正式写手)
不知道，帮顶。。。
回复此楼
2楼2013-03-28 09:02:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
pll18: 金币+2, ★★★很有帮助, 谢谢帮助。 2013-03-29 11:53:23
在origin里Y轴是可以移动位置的，拉到中间就行了。但把它拉走后，那个位置没有线了，再补画上一条。至于对数坐标，在坐标设置scale下的type里从线性改成对数。
赞一下 回复此楼
仰望星空脚踏实地
3楼2013-03-28 11:01:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)
当然如果你愿意，X轴与Y轴一样可以调动位置
赞一下 回复此楼
仰望星空脚踏实地
4楼2013-03-28 11:02:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱lingling

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
pll18: 金币+1, ★★★很有帮助, 谢谢帮助~· 2013-03-29 11:53:59
origin里把Y轴设置到X=0的位置就可以了
赞一下 回复此楼
5楼2013-03-28 13:19:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pll18

木虫 (小有名气)
引用回帖:
3楼: Originally posted by avgon at 2013-03-28 11:01:49
在origin里Y轴是可以移动位置的，拉到中间就行了。但把它拉走后，那个位置没有线了，再补画上一条。至于对数坐标，在坐标设置scale下的type里从线性改成对数。

请问一下，理想因子怎么求呀？
赞一下 回复此楼
┭┮﹏┭┮在小木虫里学习
6楼2013-03-29 11:53:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
pll18: 金币+2, ★★★很有帮助, 感谢。 2013-04-02 14:32:21
引用回帖:
6楼: Originally posted by pll18 at 2013-03-29 11:53:41
请问一下，理想因子怎么求呀？...

m=(q/kT)*(dV/d(lnI))，
q/kT是常数，根据已经测得PN结的I-V曲线，并已经转成V-lnI曲线，取曲线中间那条斜线的斜率就是dV/d(lnI)了，然后代入公式就OK了。
赞一下 回复此楼
仰望星空脚踏实地
7楼2013-03-29 13:34:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andy_ytg

金虫 (著名写手)
请问你的电流是用什么测的？我样品电流在电压小于0.5V后就很小了，大概是10e-12A，这已经超出了一般仪器的精度。
赞一下 回复此楼
8楼2013-07-05 20:52:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pll18

木虫 (小有名气)
引用回帖:
8楼: Originally posted by andy_ytg at 2013-07-05 20:52:01
请问你的电流是用什么测的？我样品电流在电压小于0.5V后就很小了，大概是10e-12A，这已经超出了一般仪器的精度。

我用Keithley 2400测的。不好意思，刚看到。
赞一下 回复此楼
┭┮﹏┭┮在小木虫里学习
9楼2013-10-25 11:05:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
