[求助] 能带图的band gap范围和DOS 的band gap范围不一样！smearing width=0.2ev

一样的就算结果.castep 来分析能带图和态密度图，band gap范围不一样：
1.能带图的 带隙=0.527ev（从0-0。527ev）；

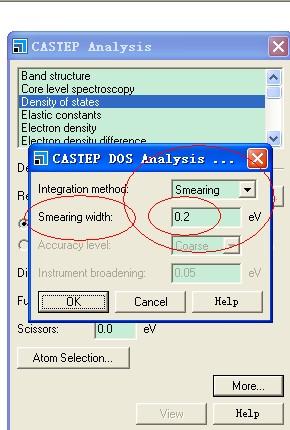

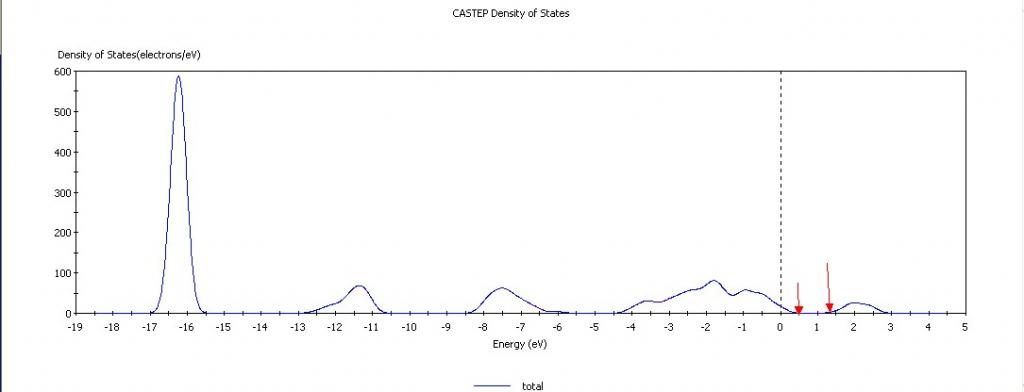

2.态密度DOS的能隙=0.744ev （范围大约0.5-1.25ev）。smearing width=0.2ev
   但是能带图和DOS一起显示比他们单独好一点！！！
3.还有origin的DOS问题，用origin画DOS很难看，因为只想要费米能级附近的DOS，和文献差距很大！（由于想和能带图的横坐标energy放在一起对比）能带图横坐标范围在（-1.5-2ev）

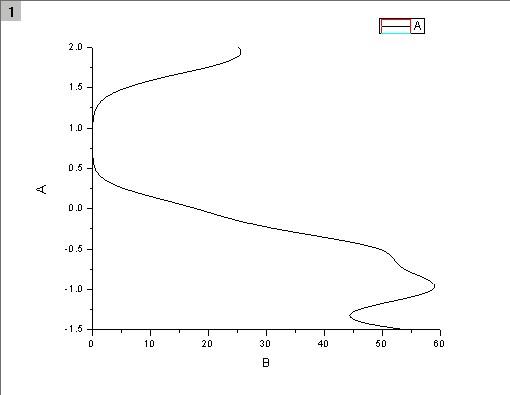

用origin画DOS很难看，见图！













回复此楼

» 收录本帖的淘帖专辑推荐

能带和态密度分析

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-25 10:54:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

06022043

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流，， 2013-03-25 23:00:25
把smearing width＝0.05 试试
赞一下(1人) 回复此楼
专心做学问
7楼2013-03-25 19:16:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水中波纹

金虫 (正式写手)

【答案】应助回帖

你从castep能带输出文件中，搜索fermi，找到费米能级，然后从能带图和态密度图中找到对应的能量，可以判断导带和价带，把图放大，然后用导带低的对应能量减去价带顶的能量，就是带隙的值，这个值是固定的。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
你把注意力集中在什么想法和感受上，你就把它们吸引到你的生活中，不管它是不是你所期待的。
12楼2013-06-14 07:01:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

pengliusss

木虫 (小有名气)
请教DOS图如何画（是要和能带图在同一个横坐标energy范围内-1.5-2.0ev），这样好分析。。。
赞一下 回复此楼
2楼2013-03-25 11:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengliusss

木虫 (小有名气)
引用回帖:
2楼: Originally posted by pengliusss at 2013-03-25 11:33:48
请教DOS图如何画（是要和能带图在同一个横坐标energy范围内-1.5-2.0ev），这样好分析。。。

求大神，各位虫有指教，本人是现学现卖，求指导！！！
赞一下 回复此楼
3楼2013-03-25 11:50:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengliusss

木虫 (小有名气)
求给位好心的虫友。。。。。。。。
赞一下 回复此楼
4楼2013-03-25 11:58:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengliusss

木虫 (小有名气)
自己在顶一下！求大神。。。。。。
回复此楼
5楼2013-03-25 16:50:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shmilylxc

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流，， 2013-03-25 23:00:17
态密度和能带是一一对应的，你可以把smearing参数适当调小一些试试
赞一下 回复此楼
6楼2013-03-25 17:39:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengliusss

木虫 (小有名气)
引用回帖:
6楼: Originally posted by shmilylxc at 2013-03-25 17:39:58
态密度和能带是一一对应的，你可以把smearing参数适当调小一些试试

0.3ev 差值为0.54了，但范围从0.55-1.1左右。。。   谢了！！！
赞一下 回复此楼
8楼2013-03-26 09:44:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengliusss

木虫 (小有名气)
引用回帖:
7楼: Originally posted by 06022043 at 2013-03-25 19:16:14
把smearing width＝0.05 试试

0.3ev 差值为0.54了，但范围从0.55-1.1左右。。。   谢了！！！
赞一下 回复此楼
9楼2013-03-26 09:44:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雁过无痕8810

铁虫 (初入文坛)
请问楼主  smearing不是应该调小一些吗   怎么你反而调大了   结果就好了呢
赞一下 回复此楼
虚心学习
10楼2013-06-13 10:49:02
