应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » MS » 关于材料金属性和半导体性的问题
91/1返回列表
查看: 1944  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lwg020810

金虫 (小有名气)

[求助] 关于材料金属性和半导体性的问题

我计算的体系为团簇，用DMol3计算。通过HOMO-LUMO做差得到gap为1.58eV，如此看是否为半导体性质？

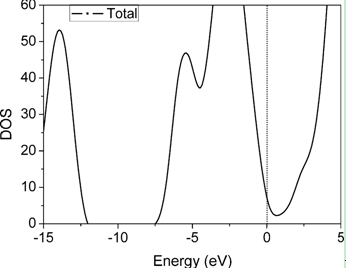

我又计算了此体系的DOS图，图如下，Fermi能级用归零，从DOS看为什么又是金属性？
应该已哪个为准？


计算的参数如下：
# Task parameters
Calculate                     energy
Symmetry                      off
Max_memory                    2048

# Electronic parameters
Spin_polarization             unrestricted
Charge                        0
Basis                         dnp
Pseudopotential               none
Functional                    gga(p91)
Aux_density                   octupole
Integration_grid              fine
Occupation                    thermal 0.0010
Cutoff_Global                 4.8000 angstrom
Scf_density_convergence       1.0000e-006
Scf_charge_mixing             0.2000
Scf_spin_mixing               0.5000
Scf_iterations                200
Scf_diis                      10 pulay

# Print options
Print                         eigval_last_it

# Calculated properties
Plot                          density
Plot                          deformation
Plot                          spindensity
Mulliken_analysis             charge
Hirshfeld_analysis            charge
Bond_orders                   on
Grid                          msbox  3 0.1500 0.1500 0.1500 3.0000


[ Last edited by lwg020810 on 2011-11-25 at 19:32 ]
回复此楼

» 收录本帖的淘帖专辑推荐

能带

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-25 19:26:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)
★ ★
fzx2008(金币+2): 谢谢指教 2011-11-26 12:37:14
DOS图也是基于团簇的电子能级得到的。只是加上了展宽，以使分立的能级变得连续，所以有时侯会把小gap淹没掉。
画图的时候把smearing调低一些，就能明白了(注意是最后分析dos时候的那个smearing，不是计算时候 electronic parameter里面的那个)
赞一下(2人) 回复此楼
2楼2011-11-25 21:00:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwg020810

金虫 (小有名气)
引用回帖:
2楼: Originally posted by acridine at 2011-11-25 21:00:21:
DOS图也是基于团簇的电子能级得到的。只是加上了展宽，以使分立的能级变得连续，所以有时侯会把小gap淹没掉。
画图的时候把smearing调低一些，就能明白了(注意是最后分析dos时候的那个smearing，不是计算时候 el ...

谢谢您的回答，您不是应助回帖，不能对您金币奖励，我在画图是smearing以经非常小了，图形基本没变化，如果我就这样将图放到手稿中，会不会引起歧义，审稿人也许会说从DOS看这是导体？
第二个问题：我能不能自己在Fermi level附近调一个点使电子态等于0？
赞一下 回复此楼
3楼2011-11-26 10:24:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)
★
贺仪(金币+1): 多谢指教！ 2011-11-30 14:07:04
引用回帖:
3楼: Originally posted by lwg020810 at 2011-11-26 10:24:53:
谢谢您的回答，您不是应助回帖，不能对您金币奖励，我在画图是smearing以经非常小了，图形基本没变化，如果我就这样将图放到手稿中，会不会引起歧义，审稿人也许会说从DOS看这是导体？
第二个问题：我能不能自己 ...

我记得ms画dos图的时候，通过调节展宽可以把峰调得很尖啊，甚至都已经很接近分立能级的形状了。
不过话说回来，既然你是团簇，那也可以考虑使用能级图啊，总好过容易产生歧义的DOS或是自己改动数据吧。
赞一下(1人) 回复此楼
4楼2011-11-28 22:09:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwg020810

金虫 (小有名气)
引用回帖:
4楼: Originally posted by acridine at 2011-11-28 22:09:51:
我记得ms画dos图的时候，通过调节展宽可以把峰调得很尖啊，甚至都已经很接近分立能级的形状了。
不过话说回来，既然你是团簇，那也可以考虑使用能级图啊，总好过容易产生歧义的DOS或是自己改动数据吧。

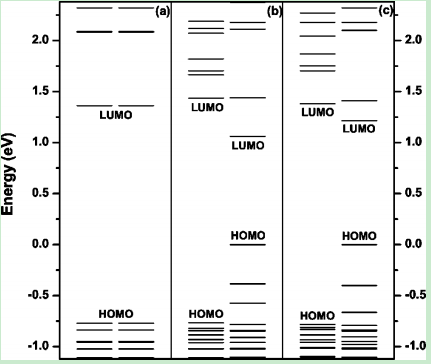

你是指这样的图吗？
赞一下 回复此楼
5楼2011-11-29 20:29:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwg020810

金虫 (小有名气)
0.0005-0.05范围内的展宽都试过，画出来的图变化不大，上图是在展宽为0.002eV画出来的
赞一下 回复此楼
6楼2011-11-29 20:32:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)
引用回帖:
5楼: Originally posted by lwg020810 at 2011-11-29 20:29:24:
你是指这样的图吗？

是的，对于团簇，这种图应该比DOS图更直观吧
赞一下 回复此楼
7楼2011-11-29 20:55:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwg020810

金虫 (小有名气)
引用回帖:
7楼: Originally posted by acridine at 2011-11-29 20:55:08:
是的，对于团簇，这种图应该比DOS图更直观吧

谢谢您的提示，我刚开始是考虑用这样的图，但老板说用DOS配合LDOS图分析更直观，更能从体现物理意义！！！
赞一下 回复此楼
8楼2011-11-30 22:27:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)

【答案】应助回帖

★ ★
youzhizhe(金币+2): 谢谢交流。 2011-12-01 12:37:47
lwg020810(金币+8): 我是调整展宽后直接画图，昨天试了TNP基组计算，确实是在Fermi level附近有态为0的地方。以前以为TNP基组太大，没有去尝试！！但另一个问题是DOS图上的gap对应不上HOMO-LUMO gap 2011-12-01 15:37:01
引用回帖:
8楼: Originally posted by lwg020810 at 2011-11-30 22:27:07:
谢谢您的提示，我刚开始是考虑用这样的图，但老板说用DOS配合LDOS图分析更直观，更能从体现物理意义！！！

能级可以和轨道电子分布相结合，看出每一能级的电子分布是如何的，其物理图景应该不会比DOS+LDOS的效果差太多吧。
不过既然老板建议使用DOS，还是研究一下吧。
你这个DOS图峰确实比较宽，不知道为什么会对展宽没有响应。
MS在调整DOS展宽之后，是可以直接画出新图像吧，还是需要重新再计算一次DOS？
赞一下(1人) 回复此楼
9楼2011-11-30 23:12:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lwg020810 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
