[求助] 晶体能带计算的问题(带顶出现波浪形状条纹)

我在算一种晶体的能带结构

我用MS生成特定的K点取样路径,让后自己写的KPOINTS line模式文件

进行了弛豫,然后静态计算一次,之后就算能带了

我的能带型状跟文献的大体一样。

就是带顶有很乱的波纹

请问:如何设计能消除那些波纹?

我的设置:
k点取样每特殊点间距为10个点
ECUT=500大于所有POTCAR
我没有设置NBANDS值

我用vasp-band.exe这个软件处理然后origin画图的。

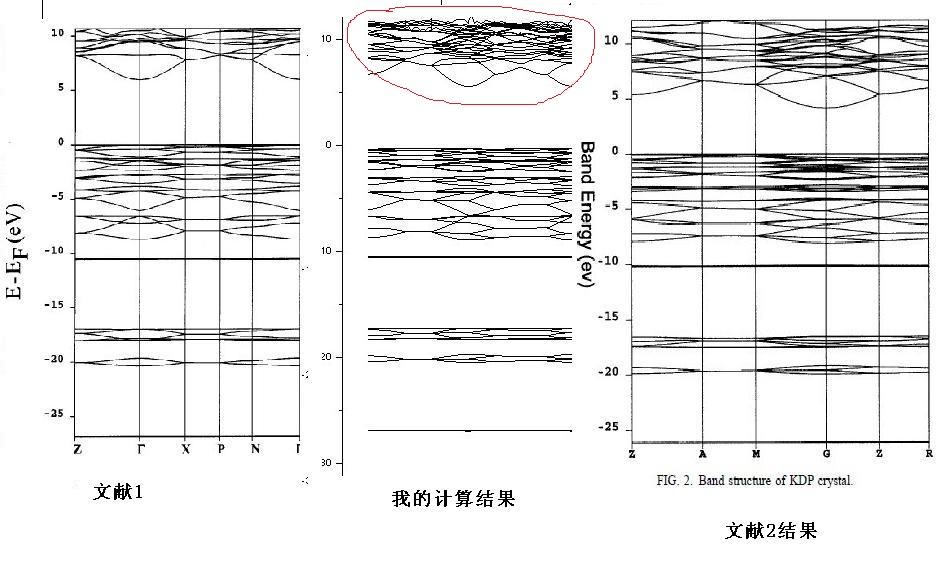

见下图

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueht987

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
franch: 金币+2, 谢谢回帖交流,, 2013-03-25 22:55:05
影响不大其实,那部分可以忽略,y轴取到10即可。想要处理的话,就把那部分对应的数据重新排序既可以了
2楼2013-03-24 10:11:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxin1992

银虫 (正式写手)

引用回帖:
2楼: Originally posted by xueht987 at 2013-03-24 10:11:27
影响不大其实,那部分可以忽略,y轴取到10即可。想要处理的话,就把那部分对应的数据重新排序既可以了

重新排序?
您指的是把特殊取样的点重新排序么?
3楼2013-03-24 10:24:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueht987

木虫 (正式写手)

【答案】应助回帖

★ ★
franch: 金币+2, 谢谢回帖交流,, 2013-03-25 22:55:14
引用回帖:
3楼: Originally posted by chenxin1992 at 2013-03-24 10:24:03
重新排序?
您指的是把特殊取样的点重新排序么?...

那倒不必,就是对紊乱的那几条线对应的数据重新整理,按升序或降序排列,论坛有类似的帖子,你可以搜索确认一下
4楼2013-03-25 09:49:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxin1992

银虫 (正式写手)

引用回帖:
4楼: Originally posted by xueht987 at 2013-03-25 09:49:56
那倒不必,就是对紊乱的那几条线对应的数据重新整理,按升序或降序排列,论坛有类似的帖子,你可以搜索确认一下...

朋友,你说我特殊点间去20个点能缓解这样的问题么
还有NBANDS怎么设置啊?

谢谢你了,
5楼2013-03-25 11:02:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxin1992

银虫 (正式写手)

引用回帖:
5楼: Originally posted by chenxin1992 at 2013-03-25 11:02:04
朋友,你说我特殊点间去20个点能缓解这样的问题么
还有NBANDS怎么设置啊?

谢谢你了,...

按照您之前的说法排序完成了,变成一条线了
6楼2013-03-25 15:22:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengliusss

木虫 (小有名气)

LZ 您好,'用MS生成特定的K点取样路径",怎么操作呀???"自己写的KPOINTS line模式文件",这是怎么来的。。。进行“弛豫” 是什么,静态计算??? 向LZ求教,望扫盲,真心求教!!!
               请问LZ最后怎么处理这种复杂的能带图,和文献上一样美观!!!
7楼2013-03-27 22:15:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengliusss

木虫 (小有名气)

LZ 您好,'用MS生成特定的K点取样路径",怎么操作呀???"自己写的KPOINTS line模式文件",这是怎么来的。。。进行“弛豫” 是什么,静态计算??? 向LZ求教,望扫盲,真心求教!!!
               请问LZ最后怎么处理这种复杂的能带图,和文献上一样美观!!!
8楼2013-03-27 22:15:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
