[求助] 这两种I-V曲线有何不同？

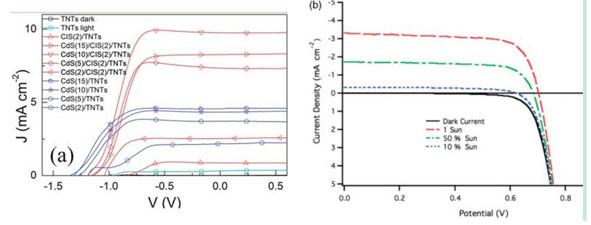

我是做太阳能电池的 这两种曲线有啥不同呢？我可以通过电化学工作站测出第一种曲线，那第二种曲线是怎么测得呢？需要特殊的仪器吗？为何随着电压增大，光电流减小呢？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
温良恭俭让
1楼 2013-03-21 23:12:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fansire

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
wqy8563: 金币+5, ★★★很有帮助, 我就是完全按照你说的方法做的 不过出来的是第一个图那样子的 不是第二个图啊 2013-03-22 18:39:25
引用回帖:
4楼: Originally posted by wqy8563 at 2013-03-22 15:12:17
如何用电化学工作站进行调节？...

我用的是CHI电化学工作站，以此为例：
1组装好太阳能电池
2绿夹子（工作电极夹）夹在光阳极上，白色（参比电极夹）和红色夹子（对电极夹）夹在对电极上，光照
3使用线性扫描伏安法（linear sweep voltammetry）施加偏压，偏压范围一般从0-0.8
4 祝你好运

PS看你头像是做TiO2纳米管的么？
赞一下(1人) 回复此楼
5楼2013-03-22 16:32:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

angeleor

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
http://stuff.mit.edu/afs/athena. ... 2/Pages/solarIV.jpg
赞一下 回复此楼
2楼2013-03-22 07:14:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fansire

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
wqy8563: 金币+4, ★★★很有帮助, 谢谢你，不知道电化学工作站如何进行调节啊？ 2013-03-22 15:11:59
第一种只是所用材料的光电性质，第二种曲线才是太阳能电池真正的I-V曲线，可以用来计算转化效率。用电化学工作站或者数字源表均可测得。
赞一下 回复此楼
3楼2013-03-22 08:34:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqy8563

至尊木虫 (文坛精英)
引用回帖:
3楼: Originally posted by fansire at 2013-03-22 08:34:16
第一种只是所用材料的光电性质，第二种曲线才是太阳能电池真正的I-V曲线，可以用来计算转化效率。用电化学工作站或者数字源表均可测得。

如何用电化学工作站进行调节？
赞一下 回复此楼
温良恭俭让
4楼2013-03-22 15:12:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fansire

木虫 (著名写手)
引用回帖:
5楼: Originally posted by fansire at 2013-03-22 16:32:05
我用的是CHI电化学工作站，以此为例：
1组装好太阳能电池
2绿夹子（工作电极夹）夹在光阳极上，白色（参比电极夹）和红色夹子（对电极夹）夹在对电极上，光照
3使用线性扫描伏安法（linear sweep voltammetry） ...

不好意思，我看错图了，自己太粗心了。仔细看了之后，其实两幅图是一样的，不过阴阳极的正负规定相反而已。能否将该图的文献分享一下？
赞一下 回复此楼
6楼2013-03-22 19:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqy8563

至尊木虫 (文坛精英)
自己顶
回复此楼
温良恭俭让
7楼2013-08-20 11:14:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqy8563

至尊木虫 (文坛精英)
引用回帖:
3楼: Originally posted by fansire at 2013-03-22 08:34:16
第一种只是所用材料的光电性质，第二种曲线才是太阳能电池真正的I-V曲线，可以用来计算转化效率。用电化学工作站或者数字源表均可测得。

开路电压和短路电流从左边图能算出吗？如何算转化效率
赞一下 回复此楼
温良恭俭让
8楼2013-09-03 22:14:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqy8563

至尊木虫 (文坛精英)
引用回帖:
6楼: Originally posted by fansire at 2013-03-22 19:24:18
不好意思，我看错图了，自己太粗心了。仔细看了之后，其实两幅图是一样的，不过阴阳极的正负规定相反而已。能否将该图的文献分享一下？...

开路电压和短路电流从左边图能算出吗？如何算转化效率
赞一下 回复此楼
温良恭俭让
9楼2013-09-03 22:14:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fansire

木虫 (著名写手)
引用回帖:
9楼: Originally posted by wqy8563 at 2013-09-03 22:14:55
开路电压和短路电流从左边图能算出吗？如何算转化效率...

开路电压和短路电流直接读啊
赞一下 回复此楼
10楼2013-09-04 13:43:10
