[求助] 帮忙看看这种结构是怎么加工出来的，用的什么方法？

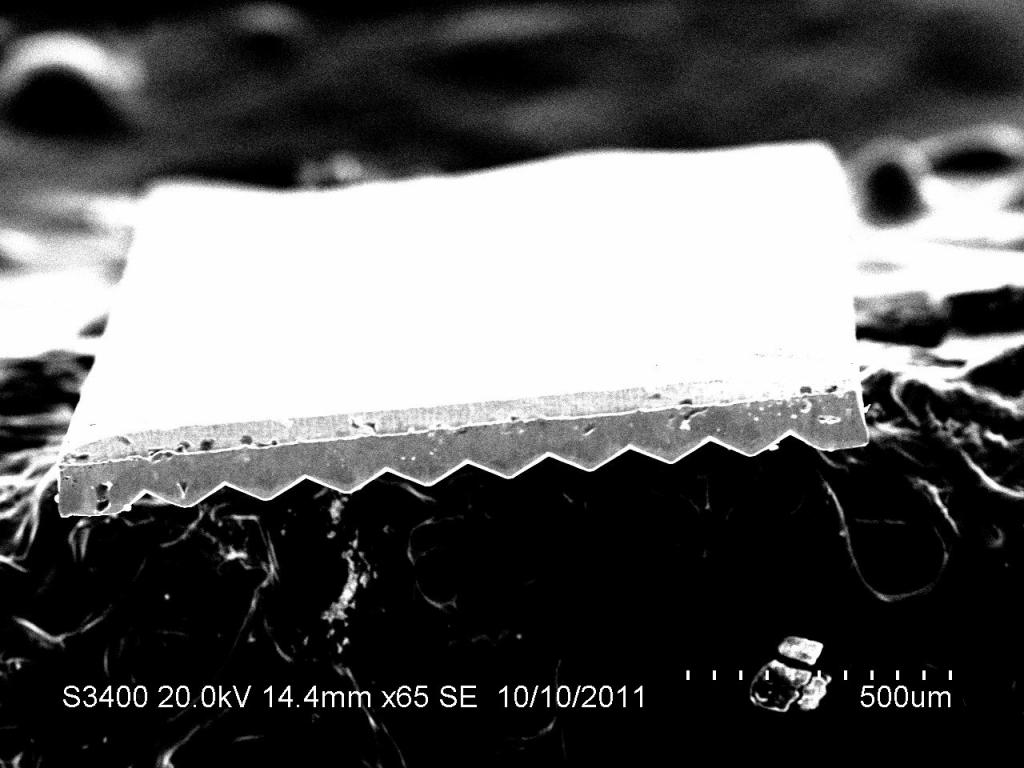

RT，材质为纯铜，厚度0.3mm宽度1.5mm，在其上面加工出宽度150um左右，厚度50um左右的斜槽，角度越尖越好，请问有什么加工方法实现？非常感谢！

回复此楼

» 本帖@通知

@anxianghai7681 @avad @bobosgabc @chensijie @comma @dillyu @Edward617 @gatech @guidazht ... 查看更多

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不夸夸其谈！
1楼 2013-02-28 16:00:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

judge

至尊木虫 (文坛精英)

【答案】应助回帖

★
感谢参与，应助指数 +1
hwweven: 金币+1, 专家考核 2013-03-01 08:41:55
激光蚀刻
线切割，低速走丝线切割精度可以到1um，应该满足要求。
赞一下 回复此楼
2楼2013-02-28 16:44:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

robin006

木虫 (初入文坛)
引用回帖:
2楼: Originally posted by judge at 2013-02-28 16:44:43
激光蚀刻
线切割，低速走丝线切割精度可以到1um，应该满足要求。

那我如果这个东西要做很长呢，量很大呢，有什么方法吗？
赞一下 回复此楼
不夸夸其谈！
3楼2013-02-28 16:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

judge

至尊木虫 (文坛精英)
引用回帖:
3楼: Originally posted by robin006 at 2013-02-28 16:51:21
那我如果这个东西要做很长呢，量很大呢，有什么方法吗？...

线切割不是可以批量生产吗？一次加个20-30片没有问题。
赞一下 回复此楼
4楼2013-02-28 16:54:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

robin006

木虫 (初入文坛)
引用回帖:
4楼: Originally posted by judge at 2013-02-28 16:54:51
线切割不是可以批量生产吗？一次加个20-30片没有问题。...

可能我没说清楚，我这个铜带是轴装的，一卷有一千米左右，需要连续加工，不知道这种线切割可不可以？
赞一下 回复此楼
不夸夸其谈！
5楼2013-03-01 08:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

judge

至尊木虫 (文坛精英)

【答案】应助回帖

★ ★
robin006: 金币+2, ★有帮助 2013-03-01 10:53:21
引用回帖:
5楼: Originally posted by robin006 at 2013-03-01 08:13:01
可能我没说清楚，我这个铜带是轴装的，一卷有一千米左右，需要连续加工，不知道这种线切割可不可以？...

那先用线切割做个圆柱形的模具，然后一路滚压过去，就OK了。
不过，模具的材料要选好，圆形展开的变形量也要计算好。
祝好运！
赞一下 回复此楼
6楼2013-03-01 09:08:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cshd

金虫 (小有名气)
，角度越尖越好，请问有什么加工方法实现？
赞一下 回复此楼
7楼2013-03-01 10:18:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cshd

金虫 (小有名气)
抱歉，手殘。
請問是表面要尖，還是內側？
還是都要？
赞一下 回复此楼
8楼2013-03-01 10:19:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

robin006

木虫 (初入文坛)
引用回帖:
8楼: Originally posted by cshd at 2013-03-01 10:19:26
抱歉，手殘。
請問是表面要尖，還是內側？
還是都要？

都需要越尖越好的，请问有什么简便快速的方法吗？
赞一下 回复此楼
不夸夸其谈！
9楼2013-03-01 10:51:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

robin006

木虫 (初入文坛)
引用回帖:
6楼: Originally posted by judge at 2013-03-01 09:08:55
那先用线切割做个圆柱形的模具，然后一路滚压过去，就OK了。
不过，模具的材料要选好，圆形展开的变形量也要计算好。
祝好运！...

这样关键就在模具上了，不知道模具的精度怎么达到要求1um左右，什么方法可以检测所做模具的精度！
赞一下 回复此楼
不夸夸其谈！
10楼2013-03-01 10:53:39
