如何做出三维的晶体图？ 已有3人参与
|

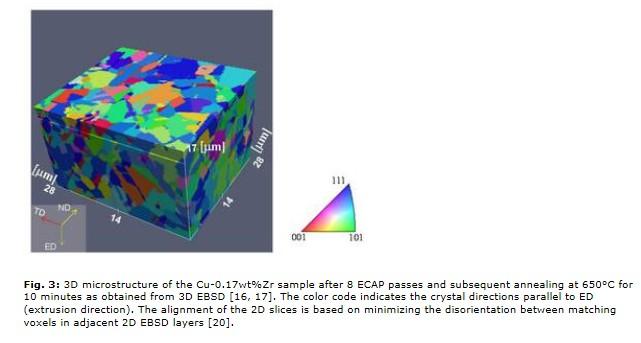

如何做出三维的晶体图？ 如图示： 2013-02-15_141159.jpg |
回复此楼» 猜你喜欢
2025年遐想
已经有5人回复
-
论文终于录用啦！满足毕业条件了
已经有12人回复
-
投稿Elsevier的杂志（返修），总是在选择OA和subscription界面被踢皮球
已经有8人回复
-
求个博导看看
已经有18人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请问如何作出附图效果的图片
已经有4人回复
- 多光束干涉的三维光子晶体结构仿真，金币不多，全拿出来了，求各位大牛指点！
已经有3人回复
- 螺旋链三维图，感觉像是用diamond画的，但这是怎么画的
已经有6人回复
- 六方晶系的晶体如何切出某个特定晶面？跪求啊！！
已经有8人回复
- 求助晶体结构图
已经有3人回复
- 怎么看晶体结构是2D还是3D的？
已经有11人回复
- 怎么判断晶体结构是一维？二维？三维啊？
已经有15人回复
- 请教这种图是怎么画出来的？
已经有16人回复
- 如何根据XRD图谱确定一个新的PDF卡片---奖励20金币
已经有8人回复
- 如何用xp画出清晰的晶体图
已经有5人回复
- 晶体结构分析入门 Crystal Structure Analysis: A Primer 国际晶体学会的晶体学读本
已经有822人回复
- 有什么方法可以知道自己做的晶体是否具有一维、二维和三维结构？用Diamond画图？
已经有14人回复
- diamond的图显示成三维了怎么设置会原来的一维？
已经有3人回复
- 【求助】煤灰XRD图谱如何分析？
已经有11人回复
- 【求助】用VMD怎样显示3D结构的晶胞呢？
已经有6人回复
- 【求助】请问这种层状图是如何做出来的？
已经有11人回复
- 【讨论】TEM如何分辨在样品表面或者内部的颗粒
已经有20人回复
- 【求助】求助这样的晶体XRD图是如何画出的
已经有6人回复
- 【求助】怎么样从晶体数据中做出XRD图啊？
已经有23人回复
- 如何从X射线粉末衍射图谱得到晶体的外形
已经有11人回复
zpsun1982
木虫 (著名写手)
- 应助: 90 (初中生)
- 贵宾: 0.003
- 金币: 4334.8
- 散金: 500
- 红花: 12
- 帖子: 1264
- 在线: 1415.2小时
- 虫号: 67580
- 注册: 2005-05-14
- 专业: 金属功能材料
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
有个叫Crystal晶体的软件，可以根据晶体结构画晶体的三维构造图。 但LZ图中的三维图的图注上说明3D EBSD做的。EBSD用于测定微观取向。 EBSD是一种“结晶学”分析系统。1996年美国TSL(TexSemLaboratories,Inc.)公司推出了TSLOIM系统，空间分辨本领已优于0.2μm，比原理相似的电子通道图样(ECP)提高了一个量级，在0.4秒钟内即能完成一张衍射图样的自动定标工作。英国牛津集团显微分析仪器Link-OPAL公司的EBSD结晶学分析系统，目前已用于Si片上Al连线的取向分析，以判断其质量的优劣及可行性。 以背散射电子衍射图样(EBSP)为基础的晶体学取向成像电子显微术(OIM)。在SEM上增加一个可将试样倾动约70度的装置，CCD探测器和数据处理计算机系统，扫描并接收记录块状试样表面的背散射电子衍射花样(背散射菊池花样)，按试样各部分不同的晶体取向分类成像来获得有关晶体结构的信息，可显示晶粒组织、晶界和裂纹等，也可用于测定织构和晶体取向。可望发展成SEM的一个标准附件。 |
2楼2013-02-15 19:35:44
sayhalo
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2418.3
- 散金: 7
- 红花: 3
- 帖子: 199
- 在线: 57.9小时
- 虫号: 864477
- 注册: 2009-10-07
- 专业: 金属基复合材料
3楼2013-02-16 09:22:48
FENG4510810
木虫 (著名写手)
- 应助: 6 (幼儿园)
- 金币: 4816.6
- 散金: 255
- 红花: 8
- 沙发: 2
- 帖子: 1536
- 在线: 616.2小时
- 虫号: 2484542
- 注册: 2013-05-27
- 性别: GG
- 专业: 机械结构强度学
4楼2014-02-19 22:34:40
5楼2015-04-17 15:55:03
