请教此种情况下COMSOL如何划分网格？
|
|

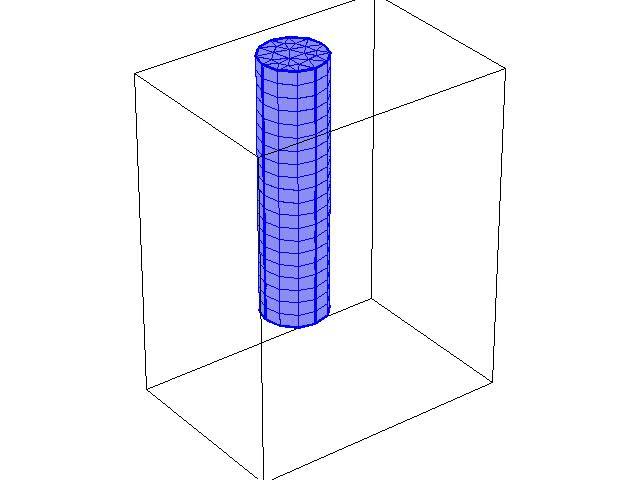

如附图所示，模型由一个圆柱体A和一个长方体B组成，A在B内部，A、B上表面位于同一平面。首先运用COMSOL里的“swept meshes”功能，给圆柱体A划分网格，圆柱体上下面为三角形网格，圆柱面则为四边形网格（主要就是需要得到圆柱面的整齐四边形网格，因此使用的swept功能，而没有在模型整体填充四面体网格）。 问题是之后如何才能接着给长方体B填充网格？ 尝试过直接向B填充四面体网格“Free Tetrahedral”，但产生错误，提示现有边界上的网格必须都是三角网格才能划分。 像这种B内的A表面上同时存在2种网格时，应如何给B继续填充网格？ 谢谢！  mesh.jpg |
