[求助] 请教：COMSOL怎么模拟SOI光波导中允许的模式?

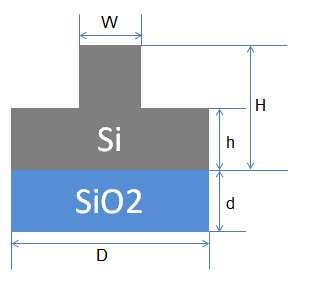

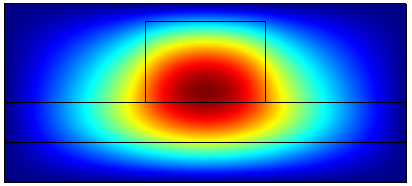

请问：怎么模拟SOI光波导中允许的模式，得到下面图中的模式。谢谢各位了！
回复此楼

» 收录本帖的淘帖专辑推荐

仿真建模与计算 Optical 软件

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-12-11 23:33:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

AesNaegea

新虫 (初入文坛)
★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2012-08-02 22:48:24
引用回帖:
3楼: Originally posted by wh1125 at 2012-01-09 17:59:30
我是这样做的，能得到上面给出的模斑结果，COMSOL同时会给出一个对应的有效折射率，这个有效折射率代表什么物理含义？...

有效折射率是指该种模式在波导结构中传播时的等效折射率，比如你用Si波导，有效折射率和Si的折射率有关，也和你具体的模式有关。从几何光学的角度来看，就是光线在波导里面之字形前进时，在传播方向上的速度与真空中的光速比。所以，neff=n(si)sina,sina是光线与波导壁法线的夹角。低阶模有效折射率大，高阶模有效折射率小。
赞一下(1人) 回复此楼
5楼2012-08-01 13:08:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

343224135

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai(金币+1): 谢谢参与！ 2012-01-07 22:24:06
wh1125(金币+10): ★★★很有帮助 2012-01-09 18:00:07
wh1125: 金币+5, ★有帮助 2012-04-03 21:11:54
RF板块里有光纤的例子，你只用把参数（折射率，尺寸）改成你想要的就ok了，另外就是计算的时候需要大致知道你所需计算的模式折射率，这样才好找出来
赞一下(1人) 回复此楼
付出跟回报成正比？
2楼2012-01-07 15:06:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wh1125

木虫 (正式写手)
引用回帖:
楼: Originally posted by 343224135 at 2012-01-07 15:06:54:
RF板块里有光纤的例子，你只用把参数（折射率，尺寸）改成你想要的就ok了，另外就是计算的时候需要大致知道你所需计算的模式折射率，这样才好找出来

我是这样做的，能得到上面给出的模斑结果，COMSOL同时会给出一个对应的有效折射率，这个有效折射率代表什么物理含义？
赞一下 回复此楼
3楼2012-01-09 17:59:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

343224135

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
臭水沟(金币+1): 谢谢交流~~ 2012-01-14 08:50:41
wh1125(金币+5): ★有帮助 2012-03-08 14:19:59
这个就不好说了，看你做什么用
赞一下(1人) 回复此楼
付出跟回报成正比？
4楼2012-01-13 12:47:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wh1125

木虫 (正式写手)
引用回帖:
5楼: Originally posted by AesNaegea at 2012-08-01 13:08:45
有效折射率是指该种模式在波导结构中传播时的等效折射率，比如你用Si波导，有效折射率和Si的折射率有关，也和你具体的模式有关。从几何光学的角度来看，就是光线在波导里面之字形前进时，在传播方向上的速度与真空 ...

你的解释太好了！非常清晰！
赞一下 回复此楼
6楼2012-08-04 22:07:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shirley鱼

新虫 (初入文坛)
你好，我做的仿真和你的很接近，请问你用的什么模块，能不能仿真光在波导中传播的损失
赞一下 回复此楼
7楼2014-01-13 16:39:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shirley鱼

新虫 (初入文坛)
有关comsol用来仿真光在波导中传播损失问题，求解。
赞一下 回复此楼
8楼2014-01-13 16:42:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaol931104

铜虫 (小有名气)
楼主你的波导层和限制层貌似反了。。
赞一下 回复此楼
跟着心的方向走
9楼2014-08-12 13:50:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaol931104

铜虫 (小有名气)
是我记错了
回复此楼
跟着心的方向走
10楼2014-08-12 13:52:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
