[求助]
请问有高人能帮我分析一下电子衍射的照片吗？
|
|

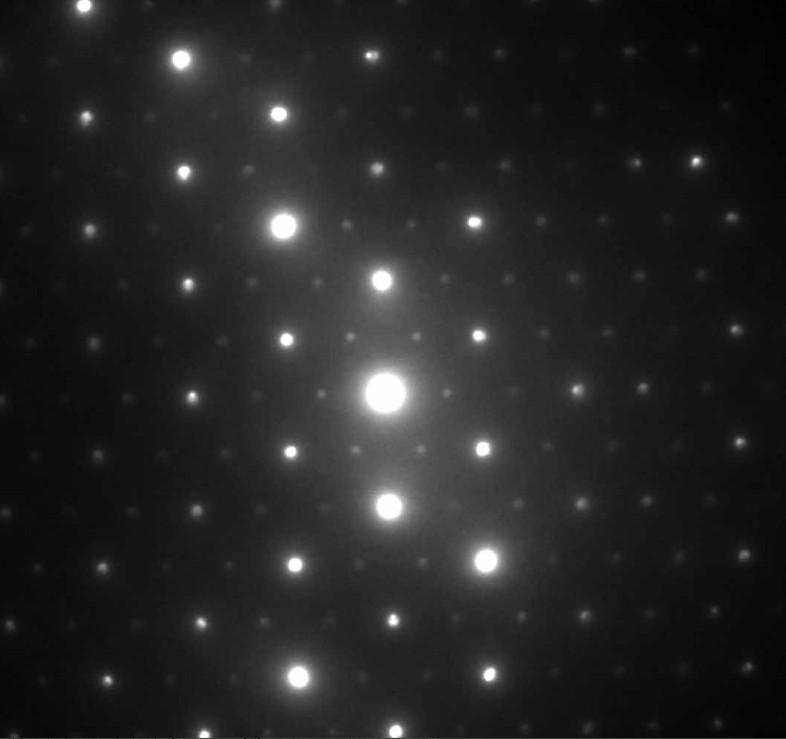

下面是我的电子衍射的照片。请问那些比较亮的六边形六个顶点中间比较弱的那些也组成六边形的点是什么原因造成的呢？是超晶格衍射点吗？还是因为二级衍射？ 有人能指点指点超晶格衍射点与二级衍射点的区别吗？ 我个人觉得这些衍射点有可能会是超晶格衍射，也查了一些资料，发现超晶格一般都是在二组分的物质中形成的，我的样品是单一组分的无机碳酸盐，不知道为什么会形成超晶格？ 求高人指点呀~~~~！！！ 谢谢！！！！！！！   未命名.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 表征与测试分析 |
» 猜你喜欢
无机化学论文润色/翻译怎么收费?
已经有126人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- NiO,Ni(OH)2的选区电子衍射图分析
已经有5人回复
- 石墨烯选区电子衍射分析
已经有4人回复
- 衍射环标定 谢谢高手指点
已经有3人回复
- JEOL 2100F TEM电子衍射图谱分析
已经有5人回复
- 选取电子衍射的功能应用--哪位高人指点迷津~~不胜感激。。。
已经有5人回复
- TEM电子衍射花样标定
已经有46人回复
- 高人帮分析下衍射斑点
已经有4人回复
- 求助Bi2S3的电子衍射图分析，谢谢
已经有3人回复
- 高分辨傅里叶转换图和SAED（选区电子衍射的区别
已经有10人回复
- 电子衍射花样这样标定对吗
已经有18人回复
- 急求帮助：关于选区电子衍射上晶面确定的问题。
已经有9人回复
- 奇怪的TEM衍射图谱，重金求高手指点
已经有17人回复
- 【交流】电子衍射的花样分析的步骤
已经有32人回复
- 【求助】单晶电子衍射
已经有25人回复
- 【求助】为什么电子衍射最亮的斑点不是XRD衍射的最强峰
已经有14人回复
- 【求助】一张TEM图片的电子衍射花样几个问题
已经有30人回复
- 【求助】高分辨及选区电子衍射图如何标定？
已经有19人回复
2楼2013-01-19 16:19:33
yuxi-seu
金虫 (小有名气)
- 应助: 43 (小学生)
- 金币: 1252.4
- 散金: 7
- 红花: 4
- 帖子: 240
- 在线: 122.3小时
- 虫号: 1486665
- 注册: 2011-11-11
- 性别: GG
- 专业: 半导体电子器件
3楼2013-01-19 16:46:46
4楼2013-01-19 17:06:07
yuxi-seu
金虫 (小有名气)
- 应助: 43 (小学生)
- 金币: 1252.4
- 散金: 7
- 红花: 4
- 帖子: 240
- 在线: 122.3小时
- 虫号: 1486665
- 注册: 2011-11-11
- 性别: GG
- 专业: 半导体电子器件
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
lr_8616: 金币+10, ★★★★★最佳答案 2013-01-21 09:01:06
lr_8616: 金币+10, ★★★★★最佳答案 2013-01-21 09:01:06
|

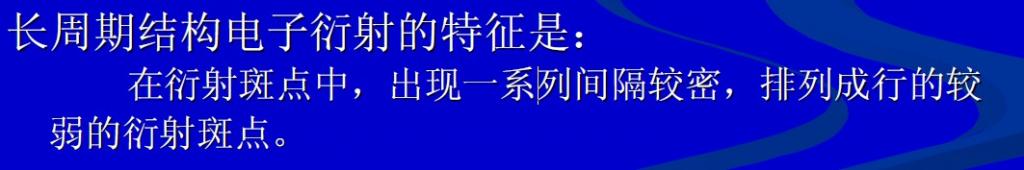

根据你的描述，那些弱的点标不出来。结合附件里的那个论断，这应该是长周期结构，不应该是二次电子衍射也不应该是超点阵结构。二次电子衍射和超点阵结构可以出现那些本来是消光的斑点，也都可以在PDF卡片中找到。但是有序长周期产生的斑点可以很密集，比如你的图中弱斑点间距是强斑点间距的1/4，有可能是元素的长程有序分布或者密排层的长程有序堆垛形成的长周期结构。个人一点不成熟的见解~~~   001.jpg |
» 本帖已获得的红花（最新10朵）
lr_86165楼2013-01-19 19:16:04
6楼2013-01-21 09:00:57
temedx
专家顾问 (著名写手)
-
专家经验: +41 - MN-EPI: 8
- 应助: 243 (大学生)
- 贵宾: 1.156
- 金币: 11823.5
- 红花: 106
- 帖子: 2543
- 在线: 475.9小时
- 虫号: 297942
- 注册: 2006-11-18
- 性别: GG
- 专业: 催化化学
- 管辖: 微米和纳米
7楼2013-01-21 12:14:22
8楼2013-01-21 14:35:04
9楼2015-11-16 20:31:23
