[求助] 温度场没有变化

求助!!请问我的热流密度程序编写没有问题,为什么加载上计算结果温度没有变化呢?请高手指点一下!!急!!
回复此楼

» 收录本帖的淘帖专辑推荐

fluent帖子收集

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

爱生活,爱自己。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 谢谢参与 2012-12-26 14:04:19
zkatie: 金币+5 2012-12-26 14:22:06
你的问题有点笼统了,让人摸不着头脑。
  1 你怎么知道热流密度程序编写没有问题?没有语法错误就是没有问题吗?
  2 你怎么证明加载上了呢?

建议通过message或者printf等语句查看是否加载上了,加载的值为多少。
2楼2012-12-26 12:21:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaiko2010

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 谢谢参与 2012-12-26 14:04:29
zkatie: 金币+5 2012-12-26 14:22:01
请楼主将问题说的详细一些,比如你计算的是什么模型,用的是什么方法(有限元,有限体积,有限差分或其他)?楼主是不是想求解一个传热问题,用的是第二类边界条件(热流边界),如果发现温度场没有变化,可能是迭代过程出了问题。
3楼2012-12-26 12:30:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zkatie

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by fangdian at 2012-12-26 12:21:08
你的问题有点笼统了,让人摸不着头脑。
  1 你怎么知道热流密度程序编写没有问题?没有语法错误就是没有问题吗?
  2 你怎么证明加载上了呢?

建议通过message或者printf等语句查看是否加载上了,加载的值为多 ...

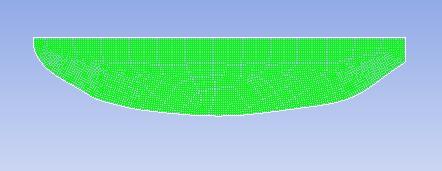

不好意思,我是初学者,想问一下怎么用message和printf语句查看结果?我用的是FLUENT软件,做的模型差不多是这个形状的,想在上面加载一个热源,当加载一个固定值得时候只有边上的部分有温度变化,怎样才能实现整个上边全都有热流密度。


爱生活,爱自己。
4楼2012-12-26 14:33:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaiko2010

新虫 (小有名气)

★ ★
xiegangmai: 金币+2, 谢谢参与 2012-12-27 21:51:13
这是一个很基本纯导热问题,首先把difine-model-energy点上,其他默认,关键是边界条件设定:上边设定热流为q,其他边设为第一类边界条件即themal-temperture(因为是稳态问题所以上边热流则其它边必须有一个第一类边界),设置流体性质的时候热传导效率非零,其他默认(千万不要把粘性系数设为0,要不算不了).然后迭代求解就行。
5楼2012-12-26 14:50:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zkatie

铜虫 (初入文坛)

引用回帖:
5楼: Originally posted by kaiko2010 at 2012-12-26 14:50:24
这是一个很基本纯导热问题,首先把difine-model-energy点上,其他默认,关键是边界条件设定:上边设定热流为q,其他边设为第一类边界条件即themal-temperture(因为是稳态问题所以上边热流则其它边必须有一个第一类 ...

我这个想做的是一个瞬态分析,加一个激光热源,看它的熔化情况,主要看的是熔化流场情况。请问热流密度加载是不是要编程啊?
爱生活,爱自己。
6楼2012-12-26 15:08:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaiko2010

新虫 (小有名气)


xiegangmai: 金币+1, 谢谢参与 2012-12-27 21:51:26
这个属于非稳态相变问题了,FLUENT书籍有专门介绍相变的章节,可以看看,如果热流密度均匀的话,将激光入射区域单独定义边界条件并设定热流,如果热流密度为位置的函数,建议用fluent的UDF自定义。
7楼2012-12-26 16:01:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zkatie

铜虫 (初入文坛)

引用回帖:
7楼: Originally posted by kaiko2010 at 2012-12-26 16:01:05
这个属于非稳态相变问题了,FLUENT书籍有专门介绍相变的章节,可以看看,如果热流密度均匀的话,将激光入射区域单独定义边界条件并设定热流,如果热流密度为位置的函数,建议用fluent的UDF自定义。

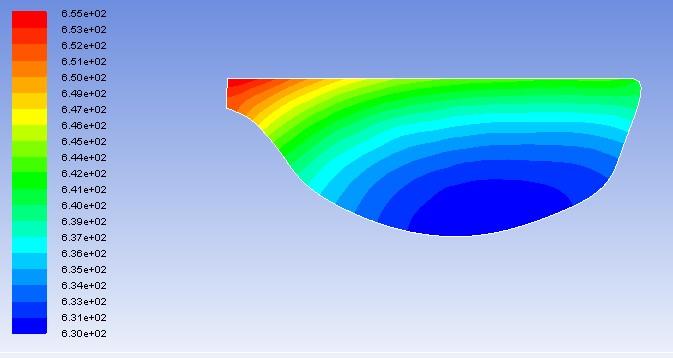

我选中上表面加载了一个热流密度,但是温度变化只有角上部分有温度比较高,是不是我加载有问题,怎样才能让上边同时加载上?


爱生活,爱自己。
8楼2012-12-26 16:10:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)


xiegangmai: 金币+1, 谢谢参与 2012-12-27 21:51:41
本帖仅楼主可见
9楼2012-12-27 17:52:53
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

zkatie

铜虫 (初入文坛)

引用回帖:
9楼: Originally posted by 狼雅 at 2012-12-27 17:52:53
看看错误文件,没算出结构应该会有错误提醒的,没选中单元或是什么原因

好的,谢谢你的回复!!
爱生活,爱自己。
10楼2012-12-28 14:23:35
