| 查看: 3772 | 回复: 16 | |||
juvense木虫 (正式写手)
|
[求助]
求助TG-DSC图的分析，DSC图上峰和谷的界定 已有1人参与
|
||

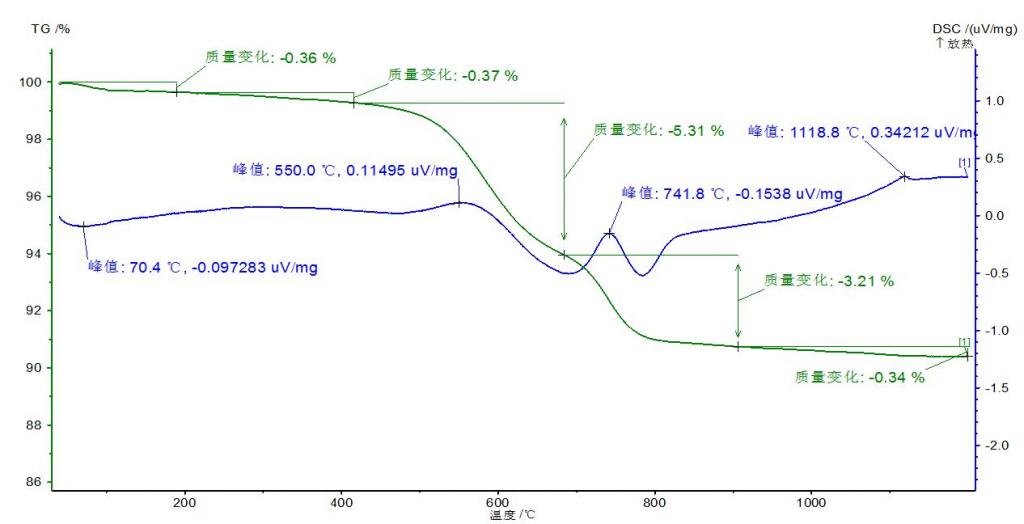

下图是某混有炭黑的物质的失重曲线。根据耐驰的软件，500-900度之间都是放热峰，但审稿人认为波谷处为吸热。请问这种波谷是基线漂移带来的吗？还是真的存在吸热峰？ 捕获.JPG |
回复此楼» 收录本帖的淘帖专辑推荐
 useful |
» 猜你喜欢
081700，311，求调剂
已经有15人回复
-
一志愿北京化工085600 310分求调剂
已经有18人回复
-
085600材料与化工301分求调剂院校
已经有4人回复
-
材料与化工371求调剂
已经有14人回复
-
336材料与化工085600求调剂
已经有7人回复
-
材料334求调剂
已经有18人回复
-
331求调剂
已经有8人回复
-
332求调剂
已经有17人回复
-
一志愿南京航空航天大学 材料与化工329分求调剂
已经有4人回复
-
材料专硕322
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 生物炭前驱体的TG-DSC分析求助
已经有0人回复
- TG-DSC分析求助
已经有30人回复
- 求助不同分子量的聚乙二醇的XRD,TG/DSC图
已经有0人回复
- 求助，为什么我的TG-DSC做出来是这样的，求大神帮忙看看
已经有0人回复
- 求助TG-DSC热分析谱图分析
已经有1人回复
- 最近做的热分析，画出TG-DSC曲线后，不知如何解释，求助ing
已经有1人回复
- 求帮忙分析TG-DSC-DTG图！我是新手，只有这么点金币！可怜求助！
已经有1人回复
- 求助高人帮忙分析下TG-DSC图
已经有2人回复
- TG-DTG 积碳定量分析求助
已经有12人回复
- 电熔高纯石英DSC-TG曲线求助，知之为知之，请勿灌水，谢谢。
已经有12人回复
- 【求助】无机晶体TG-DSC求助
已经有1人回复
- 【求助】无机晶体TG-DSC求助
已经有0人回复
- 【求助】无机晶体TG-DSC求助
已经有3人回复
- 【求助】了解DSC-TG的各位大侠进来帮忙分析一下这张图吧，谢谢
已经有5人回复
- 【求助】乳酸钙TG-DSC数据
已经有2人回复
- 【求助】TG和DSC
已经有13人回复
mzjun
木虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 3020.9
- 散金: 2
- 红花: 3
- 帖子: 226
- 在线: 99.9小时
- 虫号: 730226
- 注册: 2009-03-24
- 性别: GG
- 专业: 水泥与耐火材料
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
cjzn2010: 金币+2, 奖励认真回帖。 2012-12-25 20:40:52
juvense: 金币+3, ★★★很有帮助 2012-12-29 08:45:37
感谢参与，应助指数 +1
cjzn2010: 金币+2, 奖励认真回帖。 2012-12-25 20:40:52
juvense: 金币+3, ★★★很有帮助 2012-12-29 08:45:37
|
你好！ “根据耐驰的软件，500-900度之间都是放热峰，但审稿人认为波谷处为吸热。” 此处的峰确实为吸热峰。 耐驰的分析软件可以根据使用习惯设定某个峰向上或是向下时为放热峰，图中右上角给出的提示是向上为放热，因此在500~900的温度区间内出现的向下的峰明显是吸热峰。 峰的出现应该根据右侧的DSC正负来确定，图上明显可见在此温度段内有两个向下的峰出现。一般来说，没有热反应时整个DSC在此区间内都是一条水平的直线（具体数值可能在0左右），一个峰的出现也是先偏离水平，到达峰值，再回归水平。可能你的材料在500~900内有两个或以上反应存在。 另外，DSC的坐标有些问题，一般是mw/mg或w/g。UV/mg是机器给出的原始数值，通过机器实际测定的换算表将在不同温度下的uv换算为mw. 这样对峰进行积分时得出的数值就是峰对应的热量，单位是J/g. |
10楼2012-12-25 19:47:31
juvense
木虫 (正式写手)
- 应助: 4 (幼儿园)
- 金币: 2469.2
- 散金: 25
- 帖子: 845
- 在线: 168.8小时
- 虫号: 97921
- 注册: 2005-11-09
- 专业: 无机非金属基复合材料
7楼2012-12-24 19:55:25
juvense
木虫 (正式写手)
- 应助: 4 (幼儿园)
- 金币: 2469.2
- 散金: 25
- 帖子: 845
- 在线: 168.8小时
- 虫号: 97921
- 注册: 2005-11-09
- 专业: 无机非金属基复合材料
2楼2012-12-24 14:12:40
yefeng1987
木虫 (正式写手)
- 应助: 83 (初中生)
- 金币: 509.8
- 散金: 2770
- 红花: 9
- 帖子: 710
- 在线: 262.5小时
- 虫号: 878917
- 注册: 2009-10-20
- 性别: GG
- 专业: 结构陶瓷
3楼2012-12-24 14:32:40
yefeng1987
木虫 (正式写手)
- 应助: 83 (初中生)
- 金币: 509.8
- 散金: 2770
- 红花: 9
- 帖子: 710
- 在线: 262.5小时
- 虫号: 878917
- 注册: 2009-10-20
- 性别: GG
- 专业: 结构陶瓷
4楼2012-12-24 14:34:23
yefeng1987
木虫 (正式写手)
- 应助: 83 (初中生)
- 金币: 509.8
- 散金: 2770
- 红花: 9
- 帖子: 710
- 在线: 262.5小时
- 虫号: 878917
- 注册: 2009-10-20
- 性别: GG
- 专业: 结构陶瓷
5楼2012-12-24 14:35:04
juvense
木虫 (正式写手)
- 应助: 4 (幼儿园)
- 金币: 2469.2
- 散金: 25
- 帖子: 845
- 在线: 168.8小时
- 虫号: 97921
- 注册: 2005-11-09
- 专业: 无机非金属基复合材料
6楼2012-12-24 19:54:22
yefeng1987
木虫 (正式写手)
- 应助: 83 (初中生)
- 金币: 509.8
- 散金: 2770
- 红花: 9
- 帖子: 710
- 在线: 262.5小时
- 虫号: 878917
- 注册: 2009-10-20
- 性别: GG
- 专业: 结构陶瓷
8楼2012-12-25 08:44:14
alex_wuhit
木虫 (正式写手)
- 应助: 53 (初中生)
- 金币: 1278.7
- 红花: 3
- 帖子: 723
- 在线: 137.8小时
- 虫号: 2015977
- 注册: 2012-09-20
- 性别: GG
- 专业: 电化学
9楼2012-12-25 14:57:52
