小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 求教钢铁TEM衍射斑标定
61/1返回列表
查看: 1418  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

sunlight100

金虫 (小有名气)

[交流] 求教钢铁TEM衍射斑标定 已有2人参与

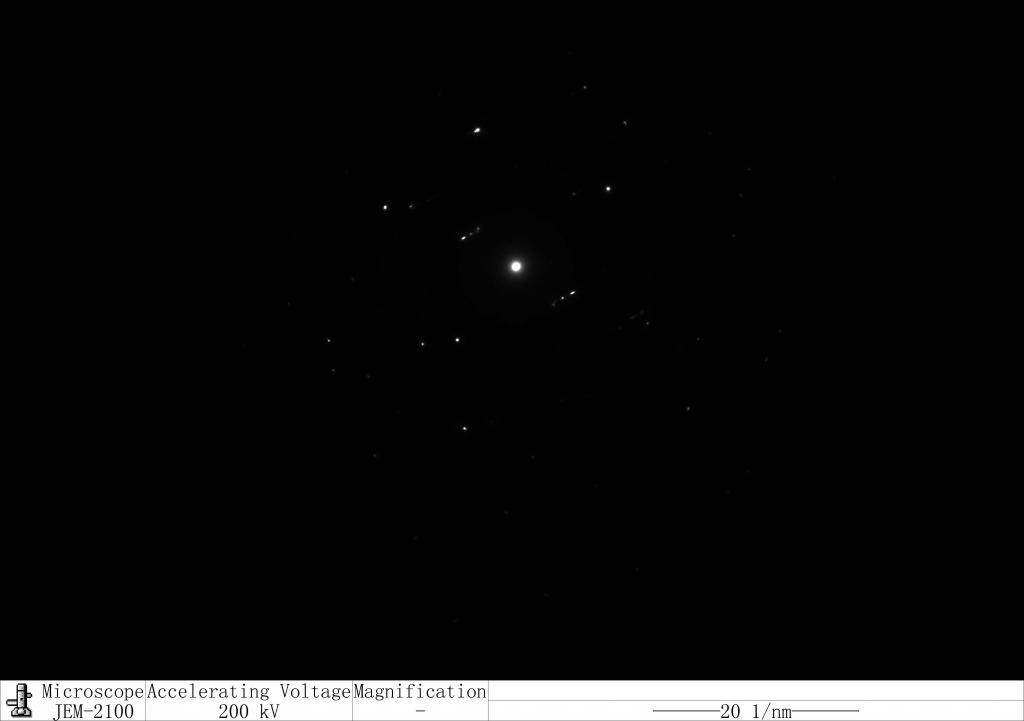

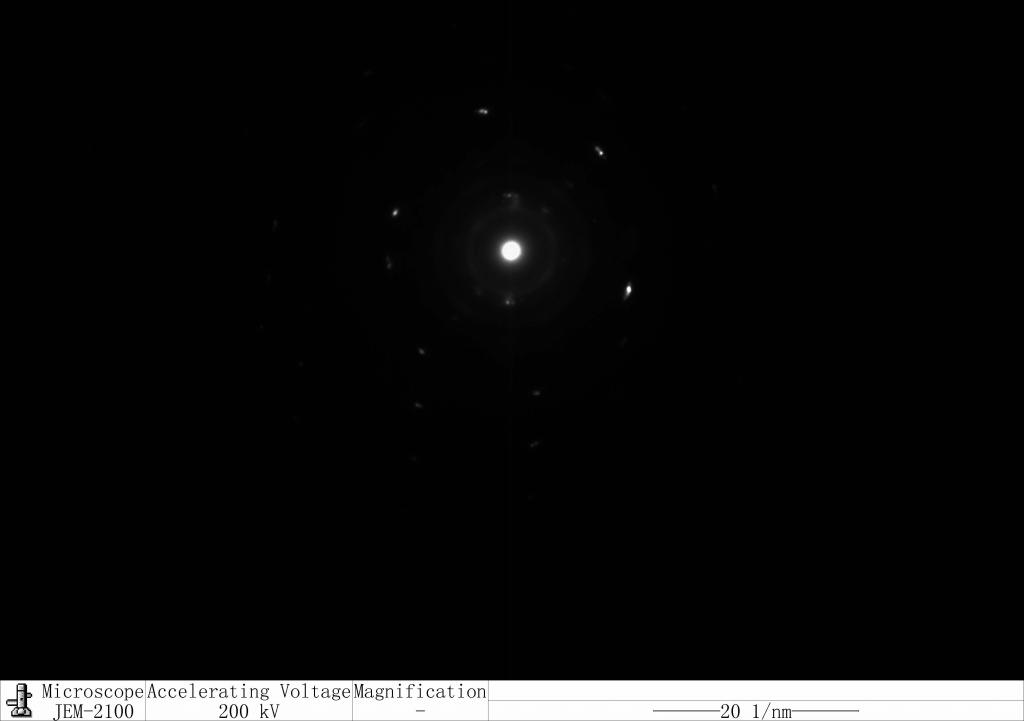

各位高手，我最近在做TEM实验，打出的斑点没有规律性，而且晶面指数较高，计算出来的d值0.7-0.8埃之间，一般的PDF卡片中也差不多相近的d值。哪位高手有相关的资料，或者帮我看一下是否标定的有错误，谢谢了。




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
用心做科研，诚心交朋友
1楼 2012-12-20 14:15:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ryanyang

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
先看看打的是不是基体，不能只给衍射斑。样品是不是污染了，一开始做试验肯定得不到好斑点的，要多做
赞一下 回复此楼
2楼2012-12-20 15:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunlight100

金虫 (小有名气)
引用回帖:
2楼: Originally posted by Ryanyang at 2012-12-20 15:28:53
先看看打的是不是基体，不能只给衍射斑。样品是不是污染了，一开始做试验肯定得不到好斑点的，要多做

嗯，谢谢。
是打在了基体上的，现在就是晶面指数太高了，标不出来啊。也没有条件在重新做了。
赞一下 回复此楼
用心做科研，诚心交朋友
3楼2012-12-20 16:40:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiachengdong

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，
首先，你打的斑点带轴不正，
第二，你打的斑点属于高指数带轴，标定困难，而且没有任何意义。

建议，放弃标定，重新再做。
以后的TEM工作，把带轴踩正（利用菊池线），在通过双倾台倾转到低指数带轴来，
既可以标定析出相结构，也可表征位向关系。噢啦！
赞一下 回复此楼
4楼2012-12-21 23:32:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiachengdong

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by sunlight100 at 2012-12-20 16:40:26
嗯，谢谢。
是打在了基体上的，现在就是晶面指数太高了，标不出来啊。也没有条件在重新做了。...

强烈建议你弃用这两张照片，
你若打在基体上出来的是高指数斑点你还不调整，
论文评审专家只会觉得你水平太差，为何不倾转带轴啊？
基体一般得用低指数带轴，001,011,111，顶多112.
其他带轴，即使标定出来，也没有任何意义，反而降低自己水平。
赞一下 回复此楼
5楼2012-12-21 23:37:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ryanyang

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by xiachengdong at 2012-12-21 23:37:12
强烈建议你弃用这两张照片，
你若打在基体上出来的是高指数斑点你还不调整，
论文评审专家只会觉得你水平太差，为何不倾转带轴啊？
基体一般得用低指数带轴，001,011,111，顶多112.
其他带轴，即使标定出来，也 ...

严重同意！给这个高指数的图还不如不给，会被评审专家批死。我觉得你做之前应该在文献上大致了解到这是什么结构，衍射斑大致什么样子的。TEM书后面都有标准图谱，踩不正继续踩啊，千万不能拿这2张图就算事啊！！！
赞一下 回复此楼
6楼2012-12-22 09:53:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
