[求助] 求问一张零件图

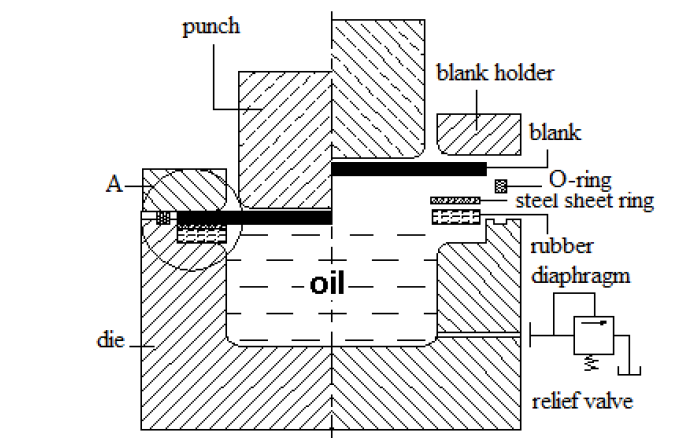

本人机械制图确实学得比较少,现在看到这种图有点看不懂,就是为什么中间的punch沿中轴线错开呢?这是想表达什么呢?求指点

Untitled picture.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

东临碣石以观沧海
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东亳浩青

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
这是模具总装图的两个工作位置
2楼2012-12-19 08:51:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cshd

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
這是動作圖,左邊的是punch尚未落下時的狀況,或是組裝前的情況。
右邊是當punch要落下前,零件需到位的情況,或是工作前就需組裝完成。
看起?硐袷浅槟C用的簡圖。
3楼2012-12-19 09:00:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

龙天1987

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
表示的是冲床两种工作状态
专注机械一辈子!!!!!!!
4楼2012-12-19 09:35:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifei005

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
左边是装配图,右边是爆炸图。
Suede--EverythingWillFlow
5楼2012-12-19 10:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyf313

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
天马行空123: 金币+2, ★★★很有帮助, 这个我觉得应该是最准确的~~~~ 2012-12-20 20:10:27
punch: 冲头 blank: 坯件,压坯;rubber diaphragm : 橡胶膜片 ;relief valve :安全阀;
我想中线左边是把右边机构部件分离图,详尽的介绍机构的各个部件名称等;
nevergiveup!
6楼2012-12-19 11:28:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyf313

至尊木虫 (著名写手)

引用回帖:
6楼: Originally posted by wyf313 at 2012-12-19 11:28:29
punch: 冲头 blank: 坯件,压坯;rubber diaphragm : 橡胶膜片 ;relief valve :安全阀;
我想中线左边是把右边机构部件分离图,详尽的介绍机构的各个部件名称等;

不好意思,说反了,是右边是左边的分离图;
nevergiveup!
7楼2012-12-19 11:29:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
左边标了A圆表示局部放大视图  ,右边应该是这个意思吧 估计是对称机构
8楼2012-12-19 20:13:08
