[求助] 这个图该不该加W?

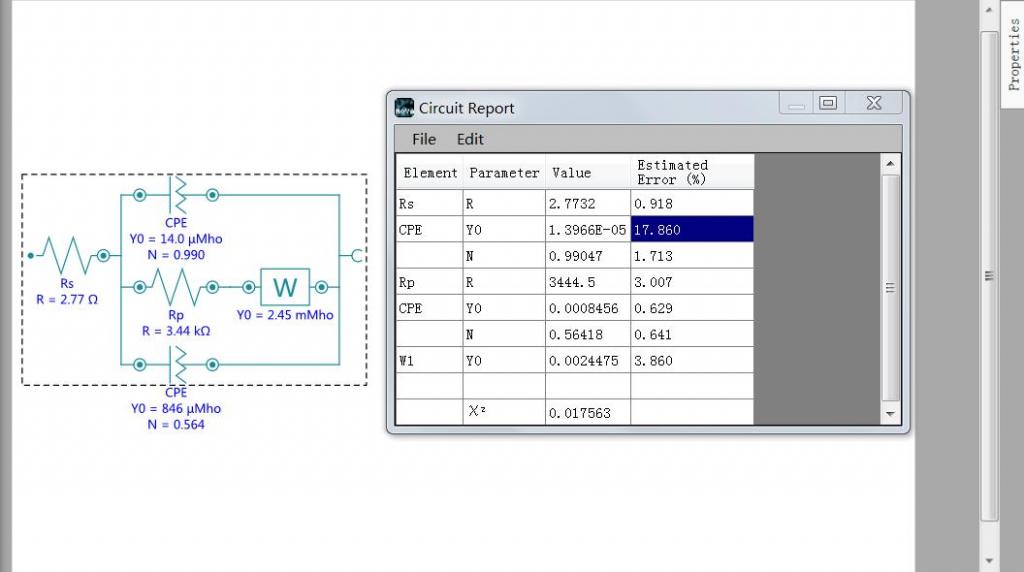

加和不加W感觉没太大区别，误差还是偏大，求指点！

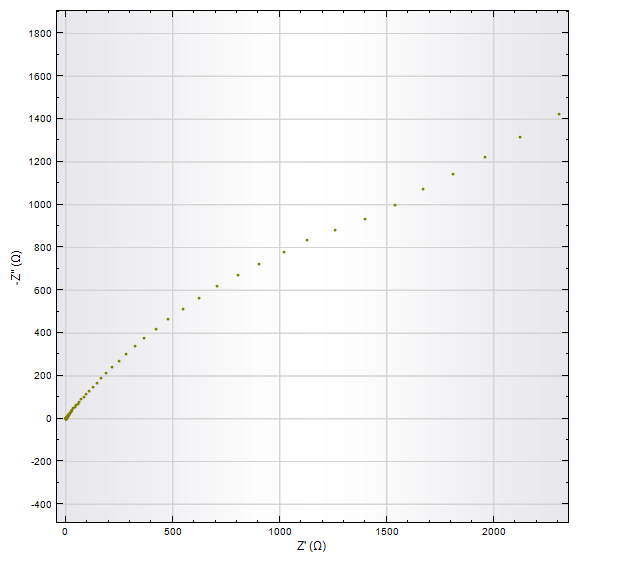

后面一部分直线感觉是个W

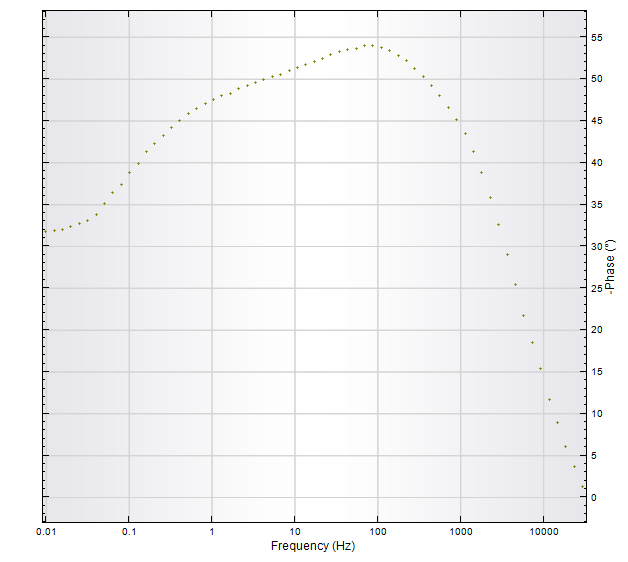

低频区没有上升，一直下降，又不像正常的W



误差还是偏大！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-28 21:47:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangazi

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我觉得应该应该加W，后面很明显有个扩散区，但是至于误差为什么那么大，我想，你是不是可以换个模型呢？
赞一下 回复此楼
2楼2012-11-29 12:28:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)
引用回帖:
2楼: Originally posted by yangazi at 2012-11-29 12:28:29
我觉得应该应该加W，后面很明显有个扩散区，但是至于误差为什么那么大，我想，你是不是可以换个模型呢？

这是我试过最好了模型了，[R([R([RW]Q)]Q)]都不合适，你有没有更好的推荐下
赞一下 回复此楼
3楼2012-11-29 15:26:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼主的图隐约可见两个时间常数，试试双时间常数的电路。
赞一下 回复此楼
4楼2012-11-29 17:08:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 烟云 at 2012-11-29 17:08:33
楼主的图隐约可见两个时间常数，试试双时间常数的电路。

常用两个时间常数的电路已经试过了，结果不好啊，误差反而更大
赞一下 回复此楼
5楼2012-11-29 20:20:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

多瑙河之夜

禁虫 (正式写手)
本帖内容被屏蔽
6楼2012-11-30 11:05:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)
引用回帖:
6楼: Originally posted by 多瑙河之夜 at 2012-11-30 11:05:10
求问楼主用的什么软件等效电路

AUTOLAB PGSTAT302N自带的nova1.8
赞一下 回复此楼
7楼2012-11-30 13:16:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangazi

金虫 (小有名气)
引用回帖:
2楼: Originally posted by yangazi at 2012-11-29 12:28:29
我觉得应该应该加W，后面很明显有个扩散区，但是至于误差为什么那么大，我想，你是不是可以换个模型呢？

哈哈！我也不知道啦~~
赞一下 回复此楼
8楼2012-12-01 21:11:52
