[求助] 选区电子像求助

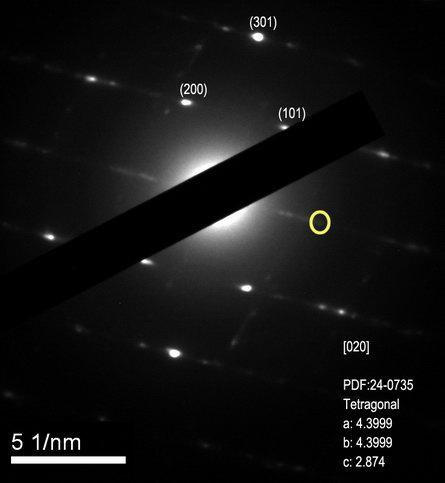

图片a
a1：请帮我看一下，标定是否正确。
a2：从图上隐约可见平行四边形光带，但我的衍射斑点怎么都不在那些交叉点上呢？
a3：图上很多两斑两边都有两个小亮点，比如（301），这是什么原因，要标定吗？
a4：根据（301）斑，我觉得图中黄色圆位置及其对称位置，应该有衍射斑呀，怎么没有呢？
a5：PDF卡的面间距的单位是什么呀，我算的面间距正好和他差10倍，是埃吗？
a6：据说根据d值确定的晶面，在方向和位置（h，k，l）可以互换，我顺便看了一下（200）的d值是2.199，而（002）的是1.437，d值都不同怎么能互换呢？还是四方只能h和k换。

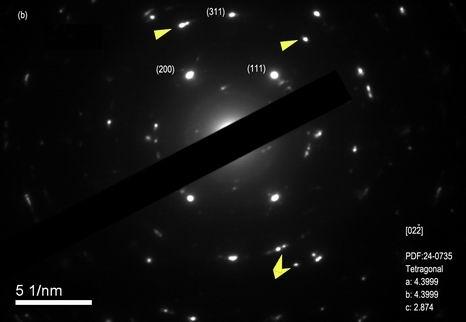

图片b
b1：请帮我看一下，标定是否正确。这套斑点的标定面间距误差有10%，但角度差个3~5度的样子。
b2：黄色所示斑点是不是看作多晶的衍射即可，不必分析？

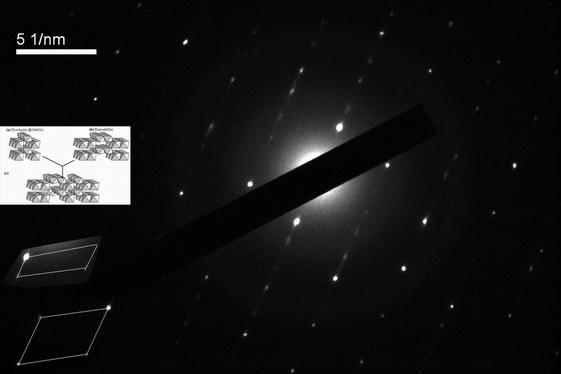

图片c
难题来了。
说这幅图是难题主要是因为：
c1：我不能确定进行标定时平行四边形的选择，是大的那个呢，还是小的，问题是大的，小的都不连续，总是时有时无。
c2：尽管我倾向于把它看成gama型MnO2，但我不能提供准确的JCPDS卡号。我最初用14-0644，这次标定时，我顺便看了一眼晶格参数，居然是90*90*90（角度），这个好像差太多了。我一时还没找到其他的JCPDS卡号，但我已经在隔壁材料板求助了。如果有结果会第一时间补充。
c3：gama型MnO2的晶格结构比较复杂，有人说是斜方，有人说是六方密排，最牛的一本论文上说是：斜方晶系六方密排结构。我各人倾向于六方密排，其晶格参数为：9.65,9.65,4.43。
简单的说，我能提供的信息是：某未知结构锰氧化物的SAED和XRD，希望有牛人给标注或确定一下。




[ Last edited by xiao-seng on 2012-11-26 at 17:13 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-26 17:06:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-seng

铜虫 (小有名气)
牛人呀，现身吧
回复此楼
2楼2012-11-27 23:14:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-seng

铜虫 (小有名气)
没人关心吗？
回复此楼
3楼2012-11-28 18:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiao-seng: 金币+2, ★★★很有帮助 2012-11-29 07:30:40
linhua0402313: 金币+1, 感谢回复，欢迎常来晶体版 2012-11-29 10:40:46
路过 简单看了看








赞一下 回复此楼
sunyu730_emuch@126.com
4楼2012-11-28 20:35:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-seng

铜虫 (小有名气)
多谢您的答复
b图，黄实线和黄虚线是什么意思，我觉得那是（311）多晶衍射（类似于转动），不用标吧。
c图的黄虚线是什么意思

您能不能不“ 简单看了看”，您能不能仔细看看，多谢。
赞一下 回复此楼
5楼2012-11-29 07:30:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

icm639

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
linhua0402313: 金币+1, 感谢回复，欢迎常来晶体版 2012-11-29 10:40:53
xiao-seng: 金币+1, ★★★很有帮助 2012-11-29 17:34:09
图片a
a1：正方晶系【010】的zone，你说的平行四边形能拍成长方形吗 或者说 你的单晶是完全in-zone吗 感觉你的（200）和（101）貌似有问题 这两个晶面距离有些差距，但图中两颗点距离中心点的距离好像一样
a6：pdf卡的面间距是angstrom  四方晶系hk可以互换
ps: 3楼的回复很精彩 赞
赞一下 回复此楼
6楼2012-11-29 10:23:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★
xiao-seng: 金币+1 2012-11-29 17:39:03
引用回帖:
5楼: Originally posted by xiao-seng at 2012-11-29 07:30:23
多谢您的答复
b图，黄实线和黄虚线是什么意思，我觉得那是（311）多晶衍射（类似于转动），不用标吧。
c图的黄虚线是什么意思

您能不能不“ 简单看了看”，您能不能仔细看看，多谢。


我只是路过

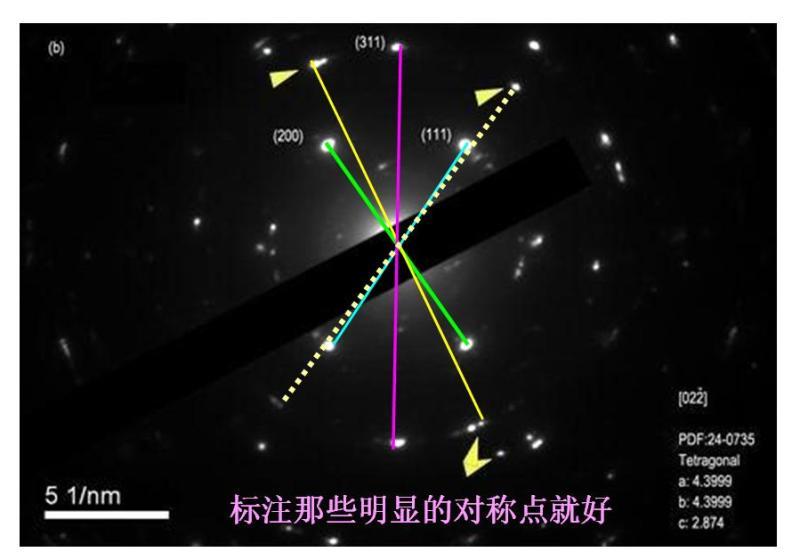

图中的线都是标注对称点的
如果一个点在图中找不到对称点
那么标注晶面也没什么意思
等效晶面标注一个也可以
都标出也可以
不过我还是建议都标出来
因为 诚如6楼所说
图a中的（200）和（101）
图b中的（200）和（111）
似乎在同以环上

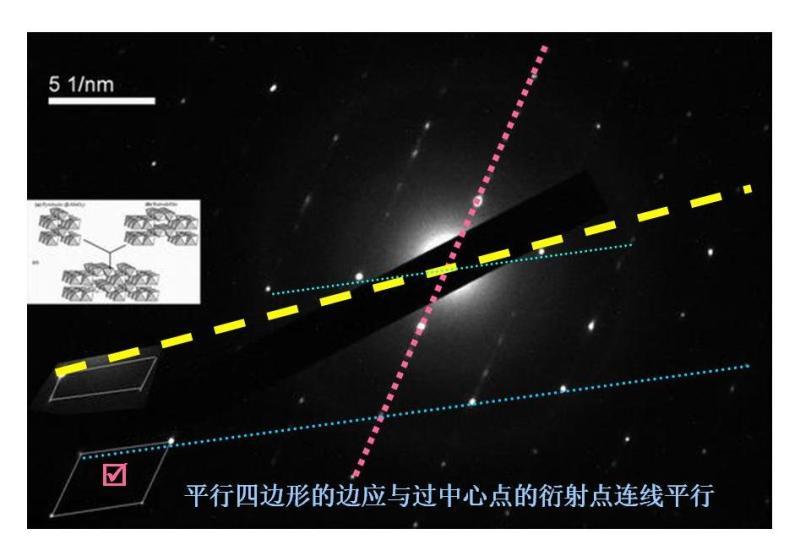

图c的黄虚线标出的是中心对称点
图c靠上的那个平行四边形(小的)
找不到轴对称点
只能找到中心对称点
你不是问哪个平行四边形选的对吗
我就告诉你下面的对(大的)
理由就是它更符合对称要素
赞一下 回复此楼
sunyu730_emuch@126.com
7楼2012-11-29 12:13:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

优秀版主
引用回帖:
6楼: Originally posted by icm639 at 2012-11-29 10:23:28
图片a
a1：正方晶系【010】的zone，你说的平行四边形能拍成长方形吗 或者说 你的单晶是完全in-zone吗 感觉你的（200）和（101）貌似有问题 这两个晶面距离有些差距，但图中两颗点距离中心点的距离好像一样
a6：p ...

支持您的 提问 和 回答

我没有专业软件
也没有用尺量
只好相信楼主了
所以说
只是 "简单看看"
赞一下 回复此楼
sunyu730_emuch@126.com
8楼2012-11-29 12:27:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-seng

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by icm639 at 2012-11-29 10:23:28
图片a
a1：正方晶系【010】的zone，你说的平行四边形能拍成长方形吗 或者说 你的单晶是完全in-zone吗 感觉你的（200）和（101）貌似有问题 这两个晶面距离有些差距，但图中两颗点距离中心点的距离好像一样
a6：p ...

哦，就是说我标的不对
a6问题的回答很好，很直接，我其实有时读不懂别人的回答，主要是真的不懂晶体这块。
赞一下 回复此楼
9楼2012-11-29 17:34:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-seng

铜虫 (小有名气)
???????:
7?: Originally posted by ????730 at 2012-11-29 12:13:35

?????·??

??е?????????????
??????????????????????
?????????????????
??Ч??????????????
??????????
???????????鶼?????
??? ????6????
?a?е??200?? ...

???????·???????????????

a??????????a???????????????????????????????????????????????????????????????????С?????????ξ?????
