[求助] XRD如图,能否确定氧化石墨还原了?

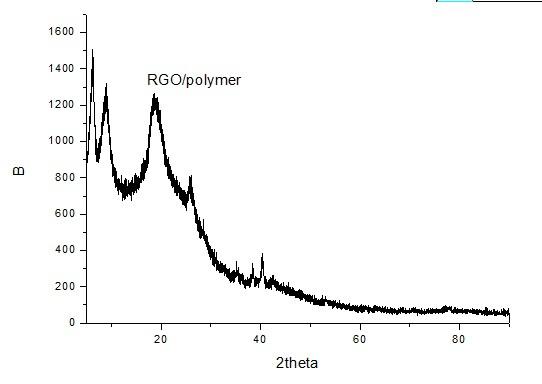

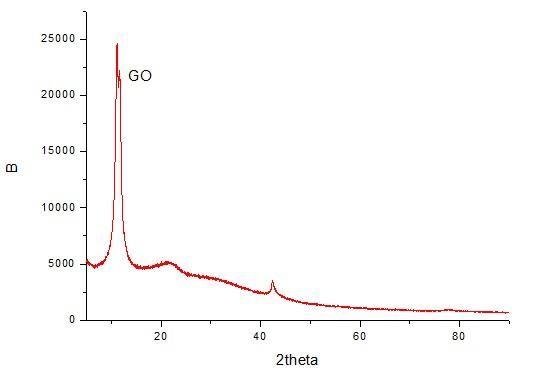

xrd如图,能否确定氧化石墨还原了?







回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯知识汇总 石墨烯

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
kunpeng1782: 金币+5, 专家考核, 专家指导辛苦了 2012-10-20 20:54:47
xshchoi: 金币+5, ★有帮助 2012-10-21 20:29:45
氧化石墨烯的峰还在,不好说是不是有还原
麦麦爸爸爱小牛
2楼2012-10-20 20:24:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xshchoi

木虫 (正式写手)

引用回帖:
2楼: Originally posted by xiejf at 2012-10-20 20:24:39
氧化石墨烯的峰还在,不好说是不是有还原

那我应该用什么手段来证明还原与否?因为聚合物在20°、25°都会出峰,与还原氧化石墨的20多度的峰会重叠,求解
3楼2012-10-21 20:28:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

引用回帖:
3楼: Originally posted by xshchoi at 2012-10-21 20:28:55
那我应该用什么手段来证明还原与否?因为聚合物在20°、25°都会出峰,与还原氧化石墨的20多度的峰会重叠,求解...

对于石墨烯,拉曼最靠谱,还有XPS

» 本帖已获得的红花(最新10朵)

麦麦爸爸爱小牛
4楼2012-10-21 20:43:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xshchoi

木虫 (正式写手)

送鲜花一朵
引用回帖:
4楼: Originally posted by xiejf at 2012-10-21 20:43:02
对于石墨烯,拉曼最靠谱,还有XPS...

拉曼看ID/IG比值比GO提高即可说明还原?好像CVD法都没有ID峰,而化学还原法则说ID/IG值越大越还原,是这样子吗?
XPS是不是没有GO的XPS的C1s双峰状谱图即可说明其还原了?还是要对其C1s 分峰拟合?XPS不是很懂,用什么软件,求教
5楼2012-10-21 21:25:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljh09101119

木虫 (正式写手)

你可以做红外看含氧官能团的变化,你这个XRD图能说明还原的 但是你要说明10°之前是什么峰,氧化石墨烯一般在11°左右出峰,随着还原程度的变大而后移,从图中可以说明还原的。还有你这样处理图有问题,你应该把还原石墨烯的峰强度变大然后再合在一起,这样就更清晰地表现出还原前后峰的变化。

» 本帖已获得的红花(最新10朵)

6楼2012-10-22 10:46:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xshchoi

木虫 (正式写手)

送鲜花一朵
引用回帖:
6楼: Originally posted by ljh09101119 at 2012-10-22 10:46:41
你可以做红外看含氧官能团的变化,你这个XRD图能说明还原的 但是你要说明10°之前是什么峰,氧化石墨烯一般在11°左右出峰,随着还原程度的变大而后移,从图中可以说明还原的。还有你这样处理图有问题,你应该把还原 ...

我看红外图含氧官能团的归属不同的文献各有不同,很难解释得清,且如果是部分还原的话那感觉红外也不能很好地证明还原。XRD中10°之前的峰是polymer的,还会在20°、25°出峰,可能与还原氧化石墨烯重叠。
应该把还原石墨烯的峰强度变大然后再合在一起?我是按照XRD得到的数据直接作图的,主要是GO的11°峰强而还原石墨烯峰弱,这样在同一图中还原石墨烯比例显得比例小了而不清晰,你说的这个是什么意思,不是很明白,thx
7楼2012-10-22 12:35:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xshchoi

木虫 (正式写手)

引用回帖:
6楼: Originally posted by ljh09101119 at 2012-10-22 10:46:41
你可以做红外看含氧官能团的变化,你这个XRD图能说明还原的 但是你要说明10°之前是什么峰,氧化石墨烯一般在11°左右出峰,随着还原程度的变大而后移,从图中可以说明还原的。还有你这样处理图有问题,你应该把还原 ...

另外,40°左右的峰是GO还是RGO的?
8楼2012-10-22 12:37:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljh09101119

木虫 (正式写手)

引用回帖:
8楼: Originally posted by xshchoi at 2012-10-22 12:37:30
另外,40°左右的峰是GO还是RGO的?...

一般氧化石墨烯或者还原石墨烯的话都是没有的 一般是石墨才有。
9楼2012-10-22 14:03:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljh09101119

木虫 (正式写手)

引用回帖:
7楼: Originally posted by xshchoi at 2012-10-22 12:35:28
我看红外图含氧官能团的归属不同的文献各有不同,很难解释得清,且如果是部分还原的话那感觉红外也不能很好地证明还原。XRD中10°之前的峰是polymer的,还会在20°、25°出峰,可能与还原氧化石墨烯重叠。
应该把 ...

虽然红外中不同文献的归属可能有不一样,但是由于我们一般是要描述的是还原过程,通过比较就可以发现有峰的消失,这也是我们在还原过程中主要还原的含氧官能团,你可以看看在JMC上的一篇关于NMP热还原氧化石墨烯的文献,他就是这么处理说明还原过程的,特别要强调的是我们所说的还原一般是指氧化石墨烯的部分还原,还原程度高的时候就会团聚,而且是不可逆的。
把图增加强度合在一起只是数据处理的一种方式,若是你投国外期刊的时候,数据处理很重要的。
10楼2012-10-22 14:10:32
