[求助] 选区电子衍射

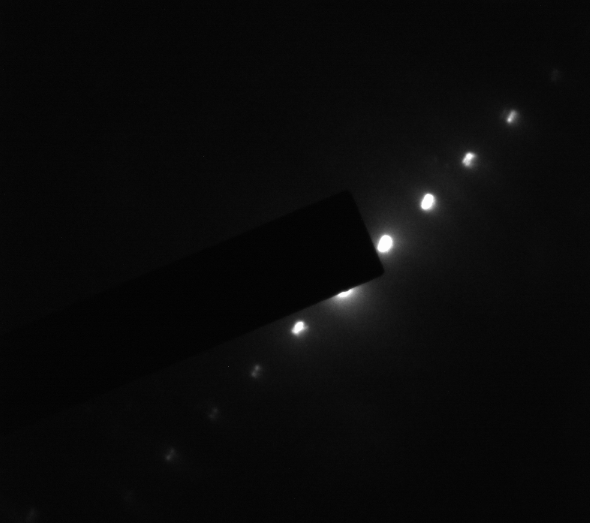

高倍投射照选区电子衍射时，出现的是点组成的一条线。请问这是不是说明选区是单一晶面？


回复此楼

» 猜你喜欢

单晶结构解析，各类疑难晶体数据处理和答疑已经有38人回复
这个水相反应有没有催化剂促进发生已经有4人回复
无机化学论文润色/翻译怎么收费? 已经有221人回复
Mn Me3TACN 已经有5人回复
求助最新的CCDC数据库升级包已经有0人回复
高中化学教师求助：配合物一水硫酸四氨合铜的紫外可见吸收光谱数据已经有2人回复
ACS omega，返修返回去目前为in peer review，求助进度问题已经有4人回复
南开大学化学学院招收电催化方向2027级博士生、博士后已经有27人回复
单晶解析，可协助单晶解析、精修、CIF 修正、错误排查已经有0人回复
深圳大学化学与环境工程学院超分子团队招收2027级申请-考核制博士生已经有6人回复

» 本主题相关价值贴推荐，对您同样有帮助:

1楼 2012-10-16 10:09:17

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zzjdl

铜虫 (小有名气)

应助: 6 (幼儿园)
金币: 58.2
散金: 200
红花: 2
帖子: 197
在线: 35.6小时
虫号: 590505
注册: 2008-08-31
性别: GG
专业: 无机非金属类电介质与电解

【答案】应助回帖

★
感谢参与，应助指数 +1
linhua0402313: 金币+1, 感谢回帖交流，欢迎常来晶体板块 2012-10-18 14:41:58

这个晶带轴明显没转正吧，就即使从这仅有的信息看也不是单一晶面啊。明显有两套斑点

赞一下

回复此楼

2楼2012-10-16 14:21:22

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

CMEI: 4
应助: 537 (博士)
贵宾: 0.961
金币: 23108.7
散金: 6464
红花: 177
沙发: 16
帖子: 8218
在线: 2904.3小时
虫号: 490447
注册: 2008-01-03

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
轼之: 金币+5 2012-10-18 08:48:33
linhua0402313: 金币+1, 感谢回帖交流，欢迎常来晶体板块 2012-10-18 14:42:04

通常每张电子衍射都是单一晶面选区的
但是判断"单一晶面选区"的依据并不是衍射班连成一条直线
其实很多形成列阵的衍射斑也是单一晶面选区的
只不过呈现的衍射斑点对应的是若干不垂直于该晶面的晶向而已

也有学者专门分析多重晶面选区的很复杂的

另外楼主所测试的样品可能具有层状结构

赞一下

回复此楼

sunyu730_emuch@126.com

3楼2012-10-16 18:59:33

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

轼之

铁杆木虫 (正式写手)

应助: 6 (幼儿园)
金币: 11078
散金: 33
红花: 1
帖子: 440
在线: 508.5小时
虫号: 1220341
注册: 2011-03-03
专业: 能源化工

???????:

3?: Originally posted by ????730 at 2012-10-16 18:59:33
??? ???????????????????????
???? ?ж?"??????????"?????? ?????????????????????
??? ????γ??????????? ??????????????
????? ????????????????? ?????????????? ...

???????????????

赞一下

回复此楼

4楼2012-10-18 08:49:57

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

CMEI: 4
应助: 537 (博士)
贵宾: 0.961
金币: 23108.7
散金: 6464
红花: 177
沙发: 16
帖子: 8218
在线: 2904.3小时
虫号: 490447
注册: 2008-01-03

【答案】应助回帖

★
linhua0402313: 金币+1, 感谢回帖交流，欢迎常来晶体板块 2012-10-18 14:42:13

引用回帖:

4楼: Originally posted by 轼之 at 2012-10-18 08:49:57
好复杂，样品是尖晶石结构...

尖晶石属于等轴晶系
理论上 (110)方向衍射斑点可能是这样
(因为图形2次对称所以推定电子束入射方向为2次轴方向)
由于每个亮斑隐约出现两个点
推测入射线略有偏差或者某方向上结晶状况不是很好

另外问一下样品是否为插层化合物有TEM照片吗?

赞一下

回复此楼

sunyu730_emuch@126.com

5楼2012-10-18 12:24:02

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

轼之

铁杆木虫 (正式写手)

应助: 6 (幼儿园)
金币: 11078
散金: 33
红花: 1
帖子: 440
在线: 508.5小时
虫号: 1220341
注册: 2011-03-03
专业: 能源化工

???????:

5?: Originally posted by ????730 at 2012-10-18 12:24:02
??? ????????
?????? (110)???????????????????
(??????2?ζ?? ????????????????????2??????)
????????????????????????
??? ????????????? ?????????????????????

??????? ...

???????????????????????????????????XRD?????????


赞一下

回复此楼

6楼2012-10-18 22:06:35

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

孙?�730

至尊木虫 (知名作家)

CMEI: 4
应助: 537 (博士)
贵宾: 0.961
金币: 23108.7
散金: 6464
红花: 177
沙发: 16
帖子: 8218
在线: 2904.3小时
虫号: 490447
注册: 2008-01-03

【答案】应助回帖

引用回帖:

6楼: Originally posted by 轼之 at 2012-10-18 22:06:35
你好，能帮我分析一下这张吗？同样是尖晶石结构，通过XRD已经确认了。
f4/19/1220341_1350569120_491.png|3
...

入射线很可能是[111]方向的 3次轴(或6次轴)

另外你的衍射图为什么没有标尺没法计算晶个常数啊

赞一下

回复此楼

sunyu730_emuch@126.com

7楼2012-10-19 00:03:30

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

轼之

铁杆木虫 (正式写手)

应助: 6 (幼儿园)
金币: 11078
散金: 33
红花: 1
帖子: 440
在线: 508.5小时
虫号: 1220341
注册: 2011-03-03
专业: 能源化工

???????:

7?: Originally posted by ????730 at 2012-10-19 00:03:30
???????????????? 3????(??6????)

???? ?????????????б?? ???????????????

...

????д???????????????????????????????111?????档????лл????http://muchong.com/bbs/viewthread.php?tid=5085604
