应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 生物材料 » 材料表征测试 » 关于羟基磷灰石XRD谱图分析存在的几个问题
381/1返回列表
查看: 6681  |  回复: 37
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

abby~

铜虫 (小有名气)

[交流] 关于羟基磷灰石XRD谱图分析存在的几个问题

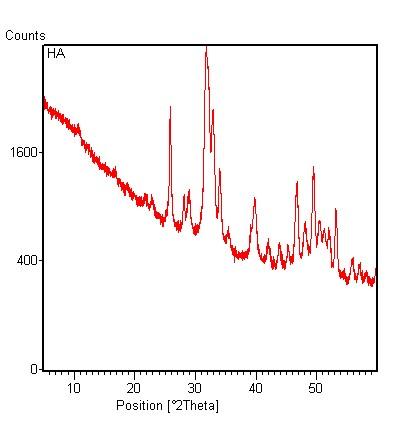

大虾们请留步，我刚拿到自己合成的HA XRD谱图，见附件，文献中也有类似图，这是晶型还是无定形态呢，从0-20°范围，应该是没有衍射峰，但是我的谱图基线却高高翘起，这可能是什么原因呢小妹刚刚涉猎不深，还请高手不吝赐教
另附HA标准谱图。




回复此楼

» 收录本帖的淘帖专辑推荐

羟基磷灰石

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-10-10 10:03:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ziyoujisea

银虫 (小有名气)
★ ★
abby~(金币+1): 谢谢参与
markar: 金币+1, 感谢回帖交流！ 2012-10-10 10:56:45
可能是结晶性比较差的原因，是HAP没问题。我一般看25-35度范围内，数一下是不是7个峰，是的话，就是纯的；多的话，有杂质。

[ Last edited by ziyoujisea on 2012-10-10 at 10:50 ]
赞一下(1人) 回复此楼
4楼2012-10-10 10:33:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanopony

荣誉版主 (文坛精英)
★
abby~(金币+1): 谢谢参与
是HA是毫无置疑的
至于前面为什么翘起来，原因很多。首先没有必要从4度开始测试，小角和广角本身有差异；不同的XRD仪器也有差异；你样品里面有聚合物，或者压片不好，量太少，载片是玻璃的，也会出现这样的情况。你可以800度煅烧后再做一次
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

abby~
31楼2012-10-15 08:16:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

abby~

铜虫 (小有名气)
自己先顶一个，补充一下某篇文献中HA谱图，与我合成的衍射峰相对应哦

赞一下 回复此楼
2楼2012-10-10 10:14:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blackdogzmz

木虫 (职业作家)
★
abby~(金币+1): 谢谢参与
结晶度不够?
回复此楼
5楼2012-10-10 10:58:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yipmyonphu

新虫 (初入文坛)
★
abby~(金币+1): 谢谢参与
好东西啊 本人正想从事该方面的工作 学习了 谢谢楼主分享
赞一下 回复此楼
6楼2012-10-10 11:00:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

userhung

禁虫 (文学泰斗)
★
abby~(金币+1): 谢谢参与
好像结晶有问题哦~~~~~~~~~~~~~~~~~
赞一下 回复此楼
7楼2012-10-10 11:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by ziyoujisea at 2012-10-10 10:33:38
可能是结晶性比较差的原因，是HAP没问题。我一般看25-35度范围内，数一下是不是7个峰，是的话，就是纯的；多的话，有杂质。

查了一下，是7个峰不错，，可是基线不平可能是什么原因造成的嫩
赞一下 回复此楼
8楼2012-10-10 16:15:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by blackdogzmz at 2012-10-10 10:58:00
结晶度不够?

结晶度不高对我来说不成问题，只要是HAP即可，但问题是基线如此这般是要闹哪样啊
赞一下 回复此楼
9楼2012-10-10 16:17:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by yipmyonphu at 2012-10-10 11:00:46
好东西啊 本人正想从事该方面的工作 学习了 谢谢楼主分享

共同学习
回复此楼
10楼2012-10-10 16:18:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by userhung at 2012-10-10 11:07:21
好像结晶有问题哦~~~~~~~~~~~~~~~~~

那关于基线的问题呢，不会是结晶度差使得基线成这样的吧
赞一下 回复此楼
11楼2012-10-10 16:19:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyy880326

至尊木虫 (职业作家)
★
abby~(金币+1): 谢谢参与
引用回帖:
11楼: Originally posted by abby~ at 2012-10-10 16:19:27
那关于基线的问题呢，不会是结晶度差使得基线成这样的吧...

求解
回复此楼
19楼2012-10-10 19:09:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ziyoujisea

银虫 (小有名气)
引用回帖:
8楼: Originally posted by abby~ at 2012-10-10 16:15:41
查了一下，是7个峰不错，，可是基线不平可能是什么原因造成的嫩...

要不你用马弗炉高温烧一下，前面肯定就平了
赞一下 回复此楼
20楼2012-10-10 20:18:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuwanhua

木虫 (正式写手)
★ ★
abby~(金币+1): 谢谢参与
红舟流星: 金币+1, 欢迎来到生物功能材料板块交流 2012-10-11 01:47:47
这个问题基本没有遇到过，一般文献都是从20度开始测，到60或70度。一般情况下，小角衍射不是这样测的。所以测得的数据不是很准。我也曾经从10度开始测，基线基本还算平，不像你的那样翘起。顺便问一下，你用的什么方法做的？我也是做羟基磷灰石的，互相交流一下。
赞一下 回复此楼
21楼2012-10-10 20:57:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
20楼: Originally posted by ziyoujisea at 2012-10-10 20:18:58
要不你用马弗炉高温烧一下，前面肯定就平了...

高温煅烧会提高它的结晶度吧,和基线会有关系的么
赞一下 回复此楼
22楼2012-10-10 22:58:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
21楼: Originally posted by zhuwanhua at 2012-10-10 20:57:34
这个问题基本没有遇到过，一般文献都是从20度开始测，到60或70度。一般情况下，小角衍射不是这样测的。所以测得的数据不是很准。我也曾经从10度开始测，基线基本还算平，不像你的那样翘起。顺便问一下，你用的什么方 ...

好伐，不过就算从20度算起也不太好看呢。因为羟基磷灰石只是我用到的一种起锦上添花作用的材料，所以我对结晶度，形貌，粒径基本没有要求，因而我选用最简单快捷的方法，微波加热，这样看来，效果差强人意
赞一下 回复此楼
23楼2012-10-10 23:03:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxbszdx

木虫 (小有名气)
★
abby~(金币+1): 谢谢参与
把基线拉平
回复此楼
25楼2012-10-12 10:40:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
25楼: Originally posted by xxbszdx at 2012-10-12 10:40:38
把基线拉平

大侠能具体说明一下操作么？Highscore软件？
赞一下 回复此楼
26楼2012-10-12 13:36:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ziyoujisea

银虫 (小有名气)
引用回帖:
22楼: Originally posted by abby~ at 2012-10-10 22:58:45
高温煅烧会提高它的结晶度吧,和基线会有关系的么...

其他峰高了，基线自然就矮了
赞一下 回复此楼
27楼2012-10-12 13:39:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisy143

至尊木虫 (著名写手)
★
abby~(金币+1): 谢谢参与
帮顶
回复此楼
28楼2012-10-12 14:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fool_proof

铁杆木虫 (正式写手)
★ ★
abby~(金币+1): 谢谢参与
红舟流星: 金币+1, 欢迎来到生物功能材料板块交流 2012-10-15 07:40:51
弱结晶样品的基线好像一般就这样~文献上的多是扣除背地的~
赞一下 回复此楼
29楼2012-10-13 08:27:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
29楼: Originally posted by fool_proof at 2012-10-13 08:27:01
弱结晶样品的基线好像一般就这样~文献上的多是扣除背地的~

扣除背景么，HOW？
赞一下 回复此楼
30楼2012-10-14 22:08:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
送鲜花一朵
引用回帖:
31楼: Originally posted by nanopony at 2012-10-15 08:16:54
是HA是毫无置疑的
至于前面为什么翘起来，原因很多。首先没有必要从4度开始测试，小角和广角本身有差异；不同的XRD仪器也有差异；你样品里面有聚合物，或者压片不好，量太少，载片是玻璃的，也会出现这样的情况。你 ...

多谢前辈
回复此楼
32楼2012-10-15 09:17:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fool_proof

铁杆木虫 (正式写手)
引用回帖:
30楼: Originally posted by abby~ at 2012-10-14 22:08:03
扣除背景么，HOW？...

不知道你用什么软件处理数据，我用JADE，教程很多~
赞一下 回复此楼
33楼2012-10-15 10:12:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tory04

木虫 (著名写手)
★
abby~(金币+1): 谢谢参与
不懂帮顶
回复此楼
34楼2012-10-15 10:17:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
33楼: Originally posted by fool_proof at 2012-10-15 10:12:49
不知道你用什么软件处理数据，我用JADE，教程很多~...

wo,我用highscore
赞一下 回复此楼
35楼2012-10-15 16:37:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xrst

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
红舟流星: 金币+1, 应助指数+1, 欢迎来到生物功能材料板块应助交流 2012-10-17 14:01:46
我建议去950℃保温2h 再XRD，你就知道基线怎么回事了。目前看来你的无线是HA，但是结晶度低，估计含有相当部分的无定形态。

关于基线，不同仪器有些差异，但是你其次的角度很低，我认为是正常的，因为的数据和你类似，你可以扣除背底

[ Last edited by xrst on 2012-10-17 at 13:49 ]
赞一下 回复此楼
36楼2012-10-17 13:48:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abby~

铜虫 (小有名气)
引用回帖:
36楼: Originally posted by xrst at 2012-10-17 13:48:08
我建议去950℃保温2h 再XRD，你就知道基线怎么回事了。目前看来你的无线是HA，但是结晶度低，估计含有相当部分的无定形态。

关于基线，不同仪器有些差异，但是你其次的角度很低，我认为是正常的，因为的数据和你 ...

O(∩_∩)O谢谢，我不打算高温煅烧了，无定形态应该也是具有骨诱导性的吧，既然基线问题正常，那我就扣除背底用喽
赞一下 回复此楼
37楼2012-10-17 16:57:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

守望者_2016

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by ziyoujisea at 2012-10-10 10:33:38
可能是结晶性比较差的原因，是HAP没问题。我一般看25-35度范围内，数一下是不是7个峰，是的话，就是纯的；多的话，有杂质。

能不能讲一下是哪7个峰啊？
赞一下 回复此楼
38楼2018-03-06 12:03:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
ph031810213楼
2012-10-10 10:21   回复
abby~(金币+1): 谢谢参与
红舟流星: 金币-1, 本版为专业版块，请勿纯表灌水 2012-10-10 13:12:47
ky压力山大12楼
2012-10-10 16:34   回复
abby~(金币+1): 谢谢参与
红舟流星: 金币+1, 本版为专业版块，请勿纯表灌水 2012-10-11 01:38:04
红舟流星: 金币-2, 输入错误 2012-10-11 01:38:35
liang888713楼
2012-10-10 16:36   回复
abby~(金币+1): 谢谢参与
红舟流星: 金币-1, 本版为专业版块，请勿纯表灌水 2012-10-11 01:38:13
tory0414楼
2012-10-10 16:37   回复
abby~(金币+1): 谢谢参与
红舟流星: 金币-1, 本版为专业版块，请勿纯表灌水 2012-10-11 01:38:43
syhorchid15楼
2012-10-10 16:41   回复
abby~(金币+1): 谢谢参与
红舟流星: 金币-1, 本版为专业版块，请勿纯表灌水 2012-10-11 01:46:48
201022123116楼
2012-10-10 16:41   回复
abby~(金币+1): 谢谢参与
红舟流星: 金币-1, 本版为专业版块，请勿纯表灌水 2012-10-11 01:46:56
阳阳杨阳17楼
2012-10-10 17:00   回复
abby~(金币+1): 谢谢参与
红舟流星: 金币-1, 本版为专业版块，请勿纯表灌水 2012-10-11 01:47:02
赞
rao97218楼
2012-10-10 17:05   回复
abby~(金币+1): 谢谢参与
红舟流星: 金币-1, 本版为专业版块，请勿纯表灌水 2012-10-11 01:47:10
tory0424楼
2012-10-11 16:33   回复
abby~(金币+1): 谢谢参与
红舟流星: 金币-1, 本版为专业版块，请勿纯表灌水 2012-10-12 01:11:24
相关版块跳转 我要订阅楼主 abby~ 的主题更新
381/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 308求调剂 +4 是Lupa啊 2026-03-09 4/200 2026-03-16 01:21 by Xttdmn
[基金申请] NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗 20+5 NSFC2026我来了 2026-03-10 14/700 2026-03-15 23:53 by 不负韶华的虎
[考研] 中科院材料273求调剂 +3 yzydy 2026-03-15 3/150 2026-03-15 21:15 by ms629
[考研] 机械专硕调剂 +3 笨笨兔子 2026-03-12 3/150 2026-03-15 20:02 by 栗子粥?
[考研] 080500，材料学硕302分求调剂学校 +4 初识可乐 2026-03-14 5/250 2026-03-14 21:08 by peike
[考研] 289求调剂 +4 这么名字咋样 2026-03-14 6/300 2026-03-14 18:58 by userper
[考研] 中科大材料专硕319求调剂 +3 孟鑫材料 2026-03-13 3/150 2026-03-14 18:10 by houyaoxu
[考研] 301求调剂 +3 归零lbm 2026-03-09 3/150 2026-03-14 02:20 by JourneyLucky
[考研] 一志愿天津大学，英一数二305分求调剂，四六级已过 +8 小小番的茄 2026-03-09 8/400 2026-03-14 01:53 by JourneyLucky
[考研] 312求调剂 +6 陌宸希 2026-03-10 6/300 2026-03-14 00:40 by JourneyLucky
[考研] 304求调剂 +6 Mochaaaa 2026-03-12 7/350 2026-03-13 22:18 by 星空星月
[考研] 329求调剂 +3 miaodesi 2026-03-12 4/200 2026-03-13 20:53 by 18595523086
[考研] 材料专硕350 求调剂 +4 王金科 2026-03-12 4/200 2026-03-13 16:02 by ruiyingmiao
[考研] 一志愿211化学学硕310分求调剂 +8 努力奋斗112 2026-03-12 9/450 2026-03-13 15:41 by JourneyLucky
[考研] 求调剂 +3 程雨杭 2026-03-12 3/150 2026-03-13 15:06 by JourneyLucky
[考研] 328化工专硕求调剂 +4 。，。，。，。i 2026-03-12 4/200 2026-03-13 14:44 by JourneyLucky
[考研] 277求调剂 +4 anchor17 2026-03-12 4/200 2026-03-13 11:15 by 白夜悠长
[考研] 341求调剂 +4 捣蛋猪猪 2026-03-11 4/200 2026-03-12 14:47 by ruiyingmiao
[考研] 085600 材料与化工 295 求调剂 +10 dream…… 2026-03-10 12/600 2026-03-12 13:46 by dream……
[考研] 279求调剂 +3 莫xiao 2026-03-10 4/200 2026-03-11 08:06 by 斩魂滴兔子！
信息提示
关闭
请填处理意见
关闭
