[求助] 请教阻抗谱图拟合问题

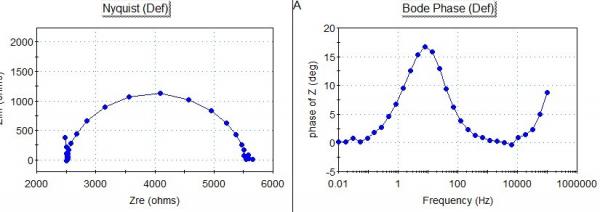

这种不完整的两个时间常数的阻抗谱图用什么等效电路拟合比较好呢？谢谢

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-08 10:03:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2012-10-08 16:39:37
可以试用两个电路：
1. 一个并联套并联:R(CR(QR))
2. 两个并联电路再串联：R(CR)(QR)
Note: 这里的C和Q可以同时使用
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

fengqingshu
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-10-08 12:17:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengqingshu

银虫 (正式写手)
送鲜花一朵
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-10-08 12:17:04
可以试用两个电路：
1. 一个并联套并联:R(CR(QR))
2. 两个并联电路再串联：R(CR)(QR)
Note: 这里的C和Q可以同时使用

就是谁您看了我的BODE图后觉得可以用两个时间常数的电路图拟合是吗？前辈
赞一下 回复此楼
3楼2012-10-08 13:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
857688363: 金币+1, 感谢应助 2012-10-08 16:39:45
Nyquist plot 和bode plot都显示出有两个时间常数，你先试一试，不行的话，改成一个时间常数的，主要看拟合的误差大小，小于10%都是可以接受的。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-10-08 14:10:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengqingshu

银虫 (正式写手)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-10-08 14:10:10
Nyquist plot 和bode plot都显示出有两个时间常数，你先试一试，不行的话，改成一个时间常数的，主要看拟合的误差大小，小于10%都是可以接受的。

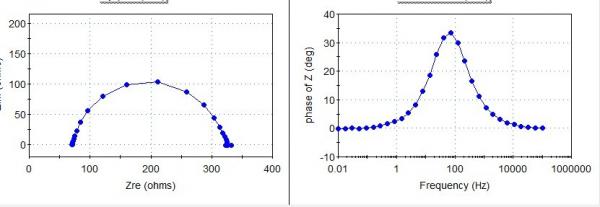

前辈，您看这个是不是就只有一个时间常数了呢？这个是不是就只能用嘴简单的电路图来拟合呢

赞一下 回复此楼
5楼2012-10-08 16:08:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
857688363: 金币+1, 感谢应助 2012-10-08 16:39:55
这个就是典型的RC电路，用R(RC)，或R（RQ）试一试
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2012-10-08 16:28:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengqingshu

银虫 (正式写手)
引用回帖:
6楼: Originally posted by Jackcd12 at 2012-10-08 16:28:06
这个就是典型的RC电路，用R(RC)，或R（RQ）试一试

十分感谢前辈指点
赞一下 回复此楼
7楼2012-10-08 18:06:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美丽瞬间

金虫 (正式写手)
引用回帖:
3楼: Originally posted by fengqingshu at 2012-10-08 13:41:45
就是谁您看了我的BODE图后觉得可以用两个时间常数的电路图拟合是吗？前辈...

请问时间常数与电路图拟合有什么关系啊？谢谢啊
赞一下 回复此楼
优秀是一种习惯
8楼2013-05-17 17:03:44
