版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

返回列表

yuzl_2001

至尊木虫 (著名写手)

应助: 1 (幼儿园)
金币: 26478.5
散金: 109
红花: 7
帖子: 2761
在线: 258.7小时
虫号: 316592
注册: 2007-03-03
性别: GG
专业: 功能与智能高分子

[求助] DSC 第一次升温和第二次升温曲线严重不同，求解！

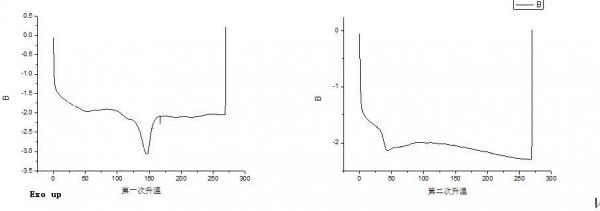

我做的聚合物的DSC曲线差别很大（如图），物质在300℃内不会降解，并且是纯化后做的DSC分析，请高手赐教！


回复此楼

小木虫，伴我成长！耶

1楼2012-09-21 15:59:48

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

Pureland

木虫之王 (知名作家)

PEPI: 67
应助: 1516 (讲师)
贵宾: 0.015
金币: 135503
散金: 3502
红花: 723
帖子: 6479
在线: 2896.4小时
虫号: 693216
注册: 2009-01-16
专业: 应用高分子化学与物理

【答案】应助回帖

感谢参与，应助指数 +1

请标明吸热方向。是不是纯化过程中有残存的物质？第一次升温可能与这些物质有关，一般采用第二次升温曲线，一方面消除热历史，再者消除残存物的影响。

赞一下

回复此楼

2楼2012-09-21 16:12:31

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

» 本帖已获得的红花（最新10朵）

yuzl_2001

3楼2012-09-21 16:33:25

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

yuzl_2001

至尊木虫 (著名写手)

应助: 1 (幼儿园)
金币: 26478.5
散金: 109
红花: 7
帖子: 2761
在线: 258.7小时
虫号: 316592
注册: 2007-03-03
性别: GG
专业: 功能与智能高分子

肯定不是有溶剂残留或杂质，因为我做了好几批


赞一下

回复此楼

小木虫，伴我成长！耶

4楼2012-09-21 17:55:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

yuzl_2001

至尊木虫 (著名写手)

应助: 1 (幼儿园)
金币: 26478.5
散金: 109
红花: 7
帖子: 2761
在线: 258.7小时
虫号: 316592
注册: 2007-03-03
性别: GG
专业: 功能与智能高分子

送鲜花一朵

引用回帖:

3楼: Originally posted by afredchb at 2012-09-21 16:33:25
第一次升温不但跟材料本征特性有关，还有热历史和力历史的影响，而第二次升温只反映的是材料本征特性，所以两次升温曲线自然不一样。像聚乳酸之类的材料，结晶能力较弱，因此在二次升温中基本看不到熔融峰，但是一次 ...

有点帮助，退火时间多长呢？

赞一下(1人)

回复此楼

小木虫，伴我成长！耶

5楼2012-09-21 17:56:47

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

youlixin

铁虫 (初入文坛)

应助: 3 (幼儿园)
金币: 101.4
帖子: 21
在线: 120.4小时
虫号: 879420
注册: 2009-10-21
专业: 高分子合成化学

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
yuzl_2001: 金币+5, ★★★很有帮助, 很好的建议，非常感谢！ 2012-09-22 08:42:38

从DSC图上可以看到，第一次扫描的时候在70度左右有一个较为明显的冷结晶峰，说明聚合物不怎么好进行熔融结晶，说明聚合物不怎么好结晶，第一次扫描有明显的熔融峰是因为你材料在室温下放置较长时间容易发生冷结晶，所以熔融焓较高。但是聚合物在你DSC第二次升温扫描的（一般可能是10度/MIN)过程中来不及结晶，所以第二次扫描的时候看不到明显的热转变峰。如果要得到比较明显的结晶峰，建议先将聚合物加热到熔点以上保温5min，冷却到聚合物的Tg以下，保温5min，然后缓慢升温到60~70度，保温一段时间，这样在进行扫描，聚合物的结晶就会比较完善了。

赞一下(1人)

回复此楼

6楼2012-09-21 19:10:29

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
