[求助] 求助接触分析

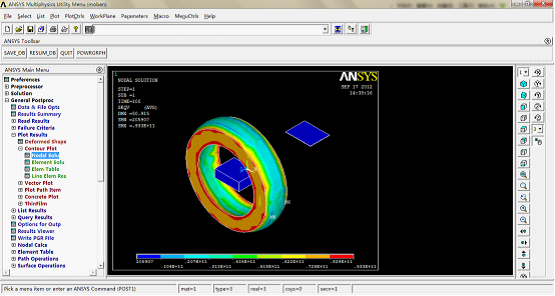

我想对这个物体做环块的接触分析，但是求解以后变成了下边这个图，怎么都穿透了呢，哪位大侠帮忙解答一下啊




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-09-19 11:31:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主
没有定义接触？
回复此楼
明德厚学、求是创新
2楼2012-09-19 23:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李荣丽

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-09-20 22:12:33
接触选项中有一个限制穿透的选项，你试试看
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

gaga0515
3楼2012-09-20 08:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaga0515

新虫 (小有名气)
引用回帖:
2楼: Originally posted by xiegangmai at 2012-09-19 23:32:49
没有定义接触？

定义了啊，用的接触向导
赞一下 回复此楼
4楼2012-09-20 15:21:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arvinxubin

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢提示！ 2012-09-20 22:12:40
问题可能有很多，你按照接触向导进行的话，首先要选择面面接触，接着定义几个重要的参数，主要是接触刚度因子和摩擦系数，摩擦系数可以先定义的大一点，接触刚度银子在0.1~0.5之间设置，如果无法收敛的话，多调节一下这两个参数，你会找到一个比较好的搭配，完全可以收敛的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

gaga0515
enjoyyourlifeQQ：397866103
5楼2012-09-20 19:41:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaga0515

新虫 (小有名气)
送鲜花一朵
引用回帖:
5楼: Originally posted by arvinxubin at 2012-09-20 19:41:09
问题可能有很多，你按照接触向导进行的话，首先要选择面面接触，接着定义几个重要的参数，主要是接触刚度因子和摩擦系数，摩擦系数可以先定义的大一点，接触刚度银子在0.1~0.5之间设置，如果无法收敛的话，多调节一 ...

好的  我试一下  请问要是让上边的块固定  下边的圆环转起来的话应该怎么做呢？谢谢啦
赞一下 回复此楼
6楼2012-09-21 16:33:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaga0515

新虫 (小有名气)
送鲜花一朵
引用回帖:
3楼: Originally posted by 李荣丽 at 2012-09-20 08:17:38
接触选项中有一个限制穿透的选项，你试试看

是设置刚度系数么？还有就是如果让下边那个圆环转起来的话应该怎么做呢？先谢谢啦
赞一下 回复此楼
7楼2012-09-21 16:34:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arvinxubin

木虫 (正式写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与，ANSYS/LS-DYNA是可以的。 2012-09-24 08:25:53
如果让上面的长方体固定，下面的圆柱转动，你仿真的是动力学过程的话，就不是ansys的能力范围了
赞一下 回复此楼
enjoyyourlifeQQ：397866103
8楼2012-09-22 11:25:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaga0515

新虫 (小有名气)
引用回帖:
8楼: Originally posted by arvinxubin at 2012-09-22 11:25:20
如果让上面的长方体固定，下面的圆柱转动，你仿真的是动力学过程的话，就不是ansys的能力范围了

那不悲剧了 那应该是哪种软件哇
赞一下 回复此楼
9楼2012-09-23 10:50:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rizen

金虫 (著名写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-09-24 08:26:10
下面的圆环转起来，比较麻烦。需要重新定义圆环的边界条件和自由度，接触面的摩擦也要设定的够大。
个人感觉，能否模拟出旋转，需要验证
赞一下 回复此楼
10楼2012-09-23 19:00:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
