小木虫论坛-学术科研互动平台 » 计算模拟区 » 计算模拟 » 曲线的光滑连接-插值求教
51/1返回列表
查看: 913  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

fxkong1985

铜虫 (小有名气)

[求助] 曲线的光滑连接-插值求教

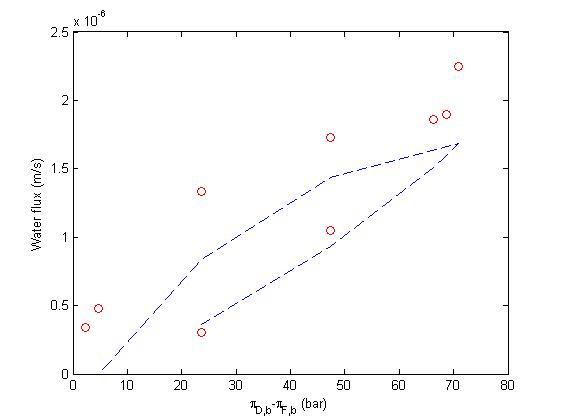

请问高手如何实现附件图中的虚线的光滑连接。知道是用插值，但不知如何实现，谢谢。代码如下，请改进。

clear,clc
A=9.09091E-08;K=731781.3113; k=0.0000144;
pDb=[2.36         4.73         23.66         47.32         70.97         70.97         70.97         70.97         70.97 ];
pFb=[0        0        0        0        0        2.3608725        4.7318775        23.6593875        47.318775];
for i=1:length(pDb)
    Jw(i) = fsolve(@(Jw) Jw-A*(pDb(i)*exp(-Jw*K)-pFb(i)*exp(Jw/k)),0);
end
plot(pDb-pFb,Jw,'--')
xlabel('{\pi_D_,_b-\pi_F_,_b (bar)}')
ylabel('Water flux (m/s)')
hold on
z=[3.36364E-07        4.81818E-07        1.33636E-06        1.72727E-06        2.24545E-06        0.0000019        1.86364E-06        1.04545E-06        0.0000003];
plot(pDb-pFb,z,'ro')
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
生如夏花
1楼 2012-08-23 23:29:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csgt0

荣誉版主 (著名写手)

彩色挂图

【答案】应助回帖

★
感谢参与，应助指数 +1
fxkong1985: 金币+1, ★有帮助, 不能实现 2012-08-24 10:56:07
参见此贴
http://muchong.com/bbs/viewthread.php?tid=4834814&fpage=1
赞一下 回复此楼
showmethemoney
2楼2012-08-24 09:08:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fxkong1985

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by csgt0 at 2012-08-24 09:08:52
参见此贴
http://muchong.com/bbs/viewthread.php?tid=4834814&fpage=1

朋友，还是不行呀，能不能在详细点。
赞一下 回复此楼
生如夏花
3楼2012-08-24 10:55:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csgt0

荣誉版主 (著名写手)

彩色挂图

【答案】应助回帖

★ ★ ★ ★ ★ ★
fxkong1985: 金币+5, ★★★很有帮助, 谢谢，以后多向你请教 2012-08-25 10:51:31
dbb627: 金币+1, 感谢应助 2012-08-25 21:01:39
可以啊,拐点是没有办法的，除非你分段处理。还有就是更改插值方法试试，用interp1可以设置不同的插值方法
CODE:
x=pDb-pFb;
y=Jw;
scatter(x,y,'*')
t=1:9';
tt=1:.01:9';
xx=spline(t,x,tt);
yy=spline(t,y,tt);
figure
plot(xx,yy)
hold on
scatter(x,y,'*')
赞一下(1人) 回复此楼
showmethemoney
4楼2012-08-24 11:19:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

人走茶不凉

银虫 (职业作家)
看看3次均匀B样条插值吧，很好理解的。
赞一下 回复此楼
5楼2013-12-24 09:14:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
