[求助] origin 7.5 处理循环伏安曲线的问题

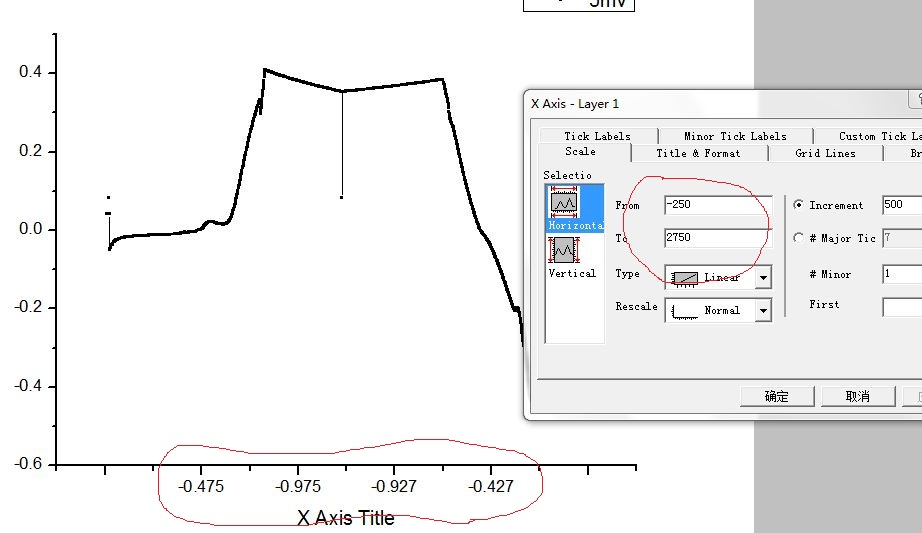

使用origin导入实验得到的循环伏安数据后得到的曲线如下图：


X轴的坐标与设置界面上的怎么不一样？怎么设置才能弄成电化学工作站循环反复的曲线？具体操作？

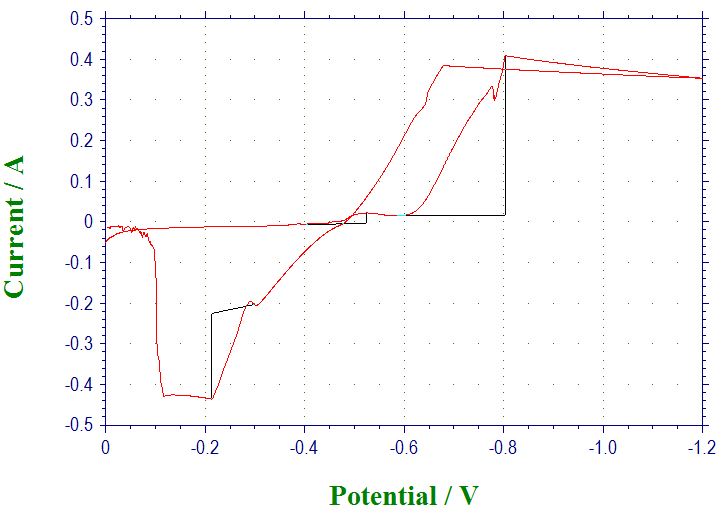

电化学工作站中的循环伏安曲线：

本人初学，望大家帮忙。谢谢！第一次发帖不知道大家能不能看得到图，我直接把图片也传上来吧




[ Last edited by buzhid on 2011-5-5 at 13:18 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-05-05 13:12:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

读

至尊木虫 (文坛精英)

会冒泡之超级潜水员

文献杰出贡献

【答案】应助回帖

我遇到过这个问题 是因为你的数据导入origin后的前几行是测试信息 删掉只留下数据就行
或者把你要作图的那部分数据拷到另一个表里 再作图就好了
恒流充放电曲线也要这样做 否则横坐标刻度会出问题的
赞一下(1人) 回复此楼
10楼2011-05-05 19:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjfeng2000

木虫 (著名写手)

【答案】应助回帖

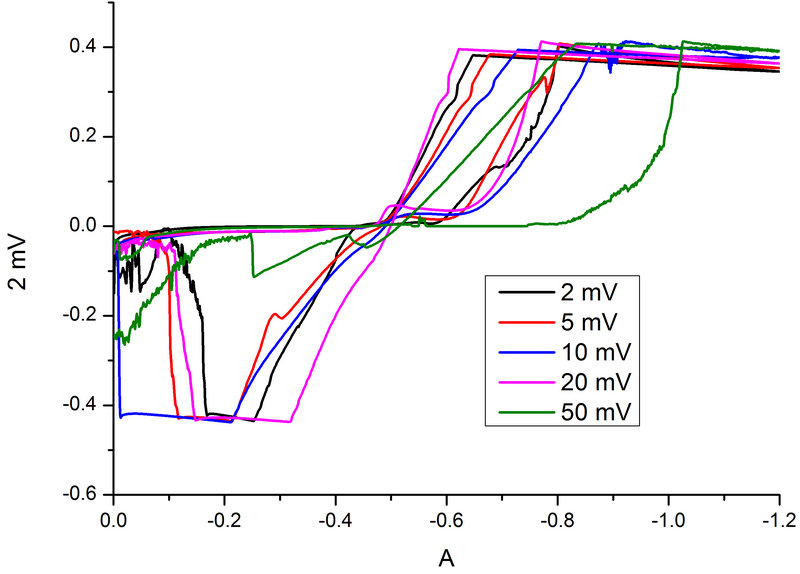

直接导入到Origin，我这里用的是8.5的版本，应该7.5也可以的。这里把图片和Origin文件都上传上来了，希望是你想要的。
赞一下(1人) 回复此楼
快乐但不成功的小草
14楼2011-05-06 01:00:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

smilelp

木虫 (著名写手)

未婚夫的未婚妻

【答案】应助回帖

你导入数据后看一下数据时对的吗
赞一下 回复此楼
哈利波特全集珍藏版，一定要弄到，嗯
2楼2011-05-05 13:39:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

574872030

新虫 (初入文坛)

【答案】应助回帖

buzhid(金币+1): 2011-05-05 14:15:29
在导入数据后，将电位数据改成连续的，比如第一圈的电位是从０到－１．２，接下来第二圈的数据就要按电位升序排序即从－１．２到０，贴在第一圈数据的下面就能画出完整的循环伏安曲线了．也就是表里的电位数据从上到下时间因为０到－１．２再到０．
赞一下 回复此楼
3楼2011-05-05 13:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buzhid

铁虫 (初入文坛)
引用回帖:
Originally posted by smilelp at 2011-05-05 13:39:42:
你导入数据后看一下数据时对的吗

从图形来看，数据应该没有错，就是origin的X轴坐标出问题了，如何能让他到一定数值后返回？
赞一下 回复此楼
4楼2011-05-05 13:46:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buzhid

铁虫 (初入文坛)
引用回帖:
Originally posted by 574872030 at 2011-05-05 13:45:35:
在导入数据后，将电位数据改成连续的，比如第一圈的电位是从０到－１．２，接下来第二圈的数据就要按电位升序排序即从－１．２到０，贴在第一圈数据的下面就能画出完整的循环伏安曲线了．也就是表里的电位数据从上 ...

电位数据貌似就是0到-1.2再到0的，从图1中也能看出，只不过origin把他放在了两个量程里面了，并没有将两个放在一个量程里面！而坐标轴修改成0到-1.2后整条曲线就消失了！
赞一下 回复此楼
5楼2011-05-05 13:56:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

574872030

新虫 (初入文坛)

【答案】应助回帖

你两圈的数据都放在相同的列里了吗就是第二圈的接在第一圈的数据下面
赞一下 回复此楼
6楼2011-05-05 14:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buzhid

铁虫 (初入文坛)
引用回帖:
Originally posted by 574872030 at 2011-05-05 14:20:19:
你两圈的数据都放在相同的列里了吗就是第二圈的接在第一圈的数据下面

是放在一个列里的！
赞一下 回复此楼
7楼2011-05-05 15:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjfeng2000

木虫 (著名写手)

【答案】应助回帖

把你数据上传上来或者发到我邮箱yjfeng@mail.buct.edu.cn，我给你看看。印象中我没有遇到过这样的问题。
赞一下 回复此楼
快乐但不成功的小草
8楼2011-05-05 15:25:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buzhid

铁虫 (初入文坛)
引用回帖:
Originally posted by yjfeng2000 at 2011-05-05 15:25:15:
把你数据上传上来或者发到我邮箱yjfeng@mail.buct.edu.cn，我给你看看。印象中我没有遇到过这样的问题。

数据已发，谢谢帮忙！
赞一下 回复此楼
9楼2011-05-05 18:56:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
