[求助] pwscf画能带图求助

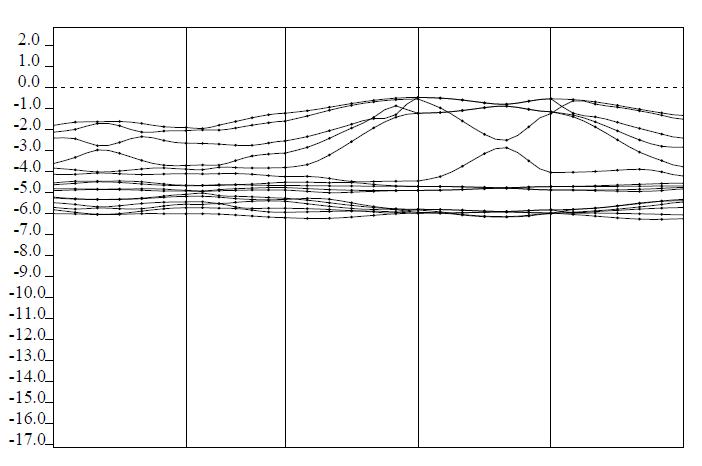

我试着用pwscf画ZnO的能带图，但是出的图很奇怪，没看到能隙，而且纵坐标都是负值。刚学习qe，大家指点一下啊，谢谢了！

下面是输入文件：
1. relax （考虑relax的时候也进行scf，所以后面没有重新scf计算）。
&CONTROL
                calculation  = 'relax',
                restart_mode = 'from_scratch',
                prefix       = "ZnObulk",
                pseudo_dir   = "/pkg/suse11/quantum/5.0/pseudo",
                outdir       = "/home/n7388683/QE/tmp",
                     tstress = .true
                     tprnfor = .true
/
&SYSTEM
                       ibrav = 4,
                   celldm(1) = 6.211531542958419,
                   celldm(3) = 1.61271676300578,
                         nat = 4,
                        ntyp = 2,
                 occupations = 'smearing',
                     degauss = 0.02D0,
                     ecutwfc = 30,
                     ecutrho = 300,
/
&ELECTRONS
                 conv_thr    = 1.D-8,
                 mixing_beta = 0.6,
/
&IONS
                ion_dynamics = 'bfgs',
/
ATOMIC_SPECIES
   Zn   65.3799972534  Zn.pbe-van.UPF
    O   15.9989995956  O.pbe-van_ak.UPF
ATOMIC_POSITIONS crystal
  O   0.3333333333333330   0.6666666666666671   0.3757029511412930
  O  -0.3333333333333330  -0.6666666666666671   0.8757029511412930
Zn   0.3333333333333330   0.6666666666666671   0.0000000000000000
Zn  -0.3333333333333330  -0.6666666666666671   0.5000000000000000
K_POINTS automatic
  10 10 10   0 0 0

2. 能带计算
&CONTROL
                calculation  = 'bands',
                pseudo_dir   = "/pkg/suse11/quantum/5.0/pseudo",
                outdir       = "/home/n7388683/QE/tmp",
                prefix       = "ZnObulk",
/
&SYSTEM
                       ibrav = 4,
                   celldm(1) = 6.211531542958419,
                   celldm(3) = 1.61271676300578,
                         nat = 4,
                        ntyp = 2,
                       nbnd = 18,
                     ecutwfc = 30,
                     ecutrho = 300,
/
&ELECTRONS
             diagonalization = 'david'
/
ATOMIC_SPECIES
   Zn   65.3799972534  Zn.pbe-van.UPF
    O   15.9989995956  O.pbe-van_ak.UPF
ATOMIC_POSITIONS crystal
O        0.333333333   0.666666667   0.377379183
O       -0.333333333  -0.666666667   0.877379183
Zn       0.333333333   0.666666667  -0.001676232
Zn      -0.333333333  -0.666666667   0.498323768
K_POINTS
   31
-0.333333  0.666667  0.500000  1.00
-0.333333  0.666667  0.416667  1.00
-0.333333  0.666667  0.333333  1.00
-0.333333  0.666667  0.250000  1.00
-0.333333  0.666667  0.166667  1.00
-0.333333  0.666667  0.083333  1.00
-0.333333  0.666667  0.000000  1.00
-0.277778  0.638889  0.000000  1.00
-0.222222  0.611111  0.000000  1.00
-0.166667  0.583333  0.000000  1.00
-0.111111  0.555556  0.000000  1.00
-0.055556  0.527778  0.000000  1.00
  0.000000  0.500000  0.000000  1.00
  0.000000  0.416667  0.000000  1.00
  0.000000  0.333333  0.000000  1.00
  0.000000  0.250000  0.000000  1.00
  0.000000  0.166667  0.000000  1.00
  0.000000  0.083333  0.000000  1.00
  0.000000  0.000000  0.000000  1.00
  0.000000  0.000000  0.083333  1.00
  0.000000  0.000000  0.166667  1.00
  0.000000  0.000000  0.250000  1.00
  0.000000  0.000000  0.333333  1.00
  0.000000  0.000000  0.416667  1.00
  0.000000  0.000000  0.500000  1.00
  0.000000  0.083333  0.500000  1.00
  0.000000  0.166667  0.500000  1.00
  0.000000  0.250000  0.500000  1.00
  0.000000  0.333333  0.500000  1.00
  0.000000  0.416667  0.500000  1.00
  0.000000  0.500000  0.500000  1.00

3. 提取数据
&bands
    prefix  = 'ZnObulk'
    outdir = "/home/n7388683/QE/tmp",
    filband = 'ZnObulk.bands.dat'
/

4. 画图
ZnObulk.bands.dat
-10 10
ZnObulk.bands.xmgr
ZnObulk.bands.ps
7.1264
1.0 7.1264
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-19 09:38:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gemucai

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
cj4566: 金币+20, ★★★★★最佳答案, 谢谢 2012-08-19 11:41:41
目测你用的是分数坐标，在k_points后面加上crystal
赞一下 回复此楼
2楼2012-08-19 11:12:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gemucai

木虫 (正式写手)
另外，纵坐标负值的原因是程序已经将费米能设为0，nbnd取大一点能看到能隙。因为对于绝缘体系，nbnd默认取的是有电子填充的带，所以你看不到空带了。
赞一下(1人) 回复此楼
3楼2012-08-19 11:14:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cj4566

木虫 (正式写手)
引用回帖:
3楼: Originally posted by gemucai at 2012-08-19 11:14:36
另外，纵坐标负值的原因是程序已经将费米能设为0，nbnd取大一点能看到能隙。因为对于绝缘体系，nbnd默认取的是有电子填充的带，所以你看不到空带了。

太感谢了，我说怎么这么奇怪，没想到坐标问题。我nbnd取的是电子数的一半18，把它设成36应该就可以吧。
赞一下 回复此楼
4楼2012-08-19 11:41:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gemucai

木虫 (正式写手)
引用回帖:
4楼: Originally posted by cj4566 at 2012-08-19 11:41:04
太感谢了，我说怎么这么奇怪，没想到坐标问题。我nbnd取的是电子数的一半18，把它设成36应该就可以吧。...

比18大都行，20出头就够了
赞一下 回复此楼
5楼2012-08-19 14:44:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wineewen

新虫 (初入文坛)
您好，我想请问一下您是怎么找的特殊K点的坐标值呢？？
赞一下 回复此楼
6楼2018-06-14 16:43:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wujiandongde

木虫 (小有名气)
mpirun -np 4 pw.x  -i al.band.cg.in > al.band.cg.out  试试这个语句提交
赞一下 回复此楼
7楼2018-08-27 14:37:30
