[求助] 用什么软件可以勾画图形的外轮廓

请问用什么软件可以勾画图形的外轮廓，我希望把下图1的轮廓勾画出来，变成如图2的样子，并能添加如图2中的一个箭头，请大家帮忙指导，谢谢了。

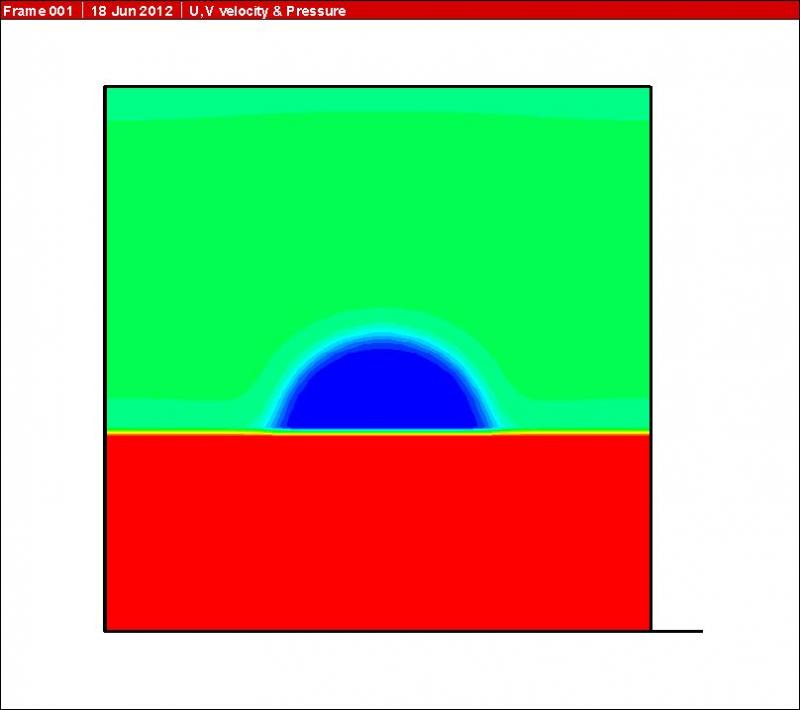

图1



图2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-16 10:31:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libralibra

至尊木虫 (著名写手)

骠骑将军

【答案】应助回帖

★
感谢参与，应助指数 +1
csgt0: 金币+1, 多谢应助 2012-08-17 09:45:05
matlab图像处理,用edge处理目标区域即可
赞一下 回复此楼
matlab/VB/python/c++/Java写程序请发QQ邮件:790404545@qq.com
2楼2012-08-16 18:47:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seth2011

金虫 (小有名气)
引用回帖:
2楼: Originally posted by libralibra at 2012-08-16 18:47:28
matlab图像处理,用edge处理目标区域即可

matlab不会用啊，有简单一点的方法吗？
赞一下 回复此楼
3楼2012-08-16 20:56:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sobereva

至尊木虫 (著名写手)

本人已永久离开小木虫
★
csgt0: 金币+1, 欢迎交流 2012-08-21 09:08:59
用photoshop之类软件，在图上画个圆，通过调整，让圆的一部分正好和那个半圆一致，然后抹掉多余部分。
或者更精确一点，用色彩范围选择工具选择指定颜色（即轮廓部分的颜色）区域，然后填充成黑色，然后再修修边。
不知道你用的什么软件做的这张图，如果软件可以绘制等值线的话，直接绘制对应轮廓部分密度数值的等值线就行了。
至于箭头之类的，用photoshop，乃至powerpoint之类都能做。
赞一下 回复此楼
4楼2012-08-20 16:53:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhucy

实习版主 (著名写手)

DOE锅炉工
引用回帖:
4楼: Originally posted by sobereva at 2012-08-20 16:53:27
用photoshop之类软件，在图上画个圆，通过调整，让圆的一部分正好和那个半圆一致，然后抹掉多余部分。
或者更精确一点，用色彩范围选择工具选择指定颜色（即轮廓部分的颜色）区域，然后填充成黑色，然后再修修边。 ...

这图是tecplot画的，不过ps画就怕边缘那边处理不好
赞一下 回复此楼
人生那么多不确定，你怕什么
5楼2012-08-20 19:11:31
