[交流] 瞬态自然对流模拟？看我的问题出哪了？

我这个问题困扰我好久了。问题描述如下。
1、杯子中装满水，水里放了一个恒热流的发热片（很薄，可以忽略厚度）。想看到杯子中水的速度场，温度场。这是个瞬态模拟，总时间是1s,时间步长是0.01s.
2、用了半个杯子作为模拟对象，中间为对称边界条件，杯子上面是开口边界条件，杯子的边和底用的是壁面绝热边界条件,加热片是常热流壁面边界条件。
3、为什么速度场，压力场能模拟出来，温度场为什么出不来？？？？

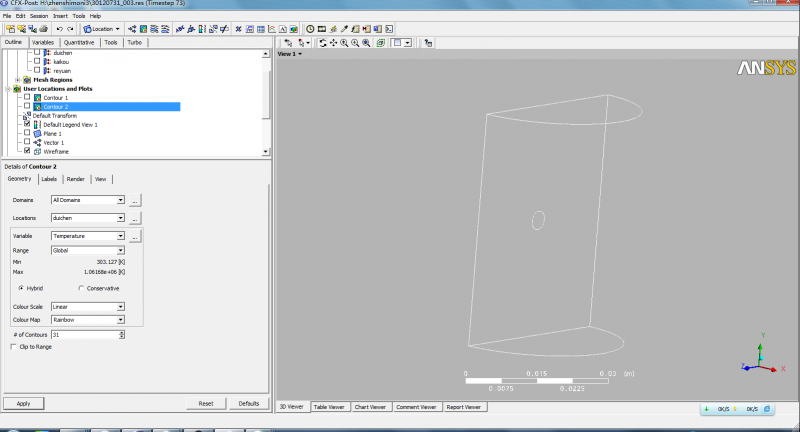

几何形状



速度场



压力场

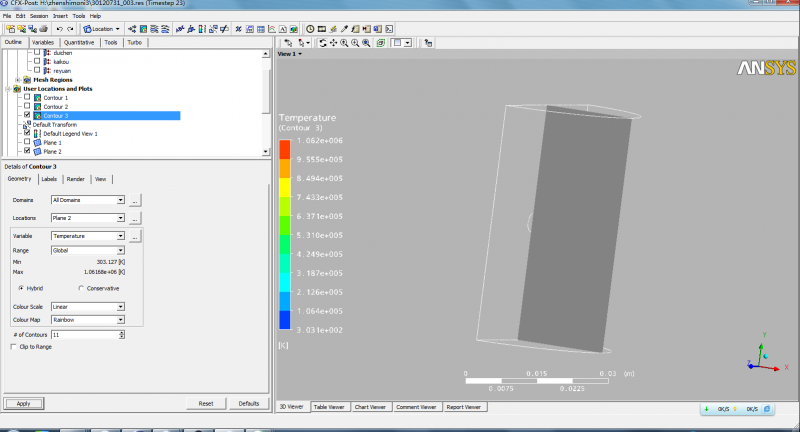

为什么温度场出不来？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-08-01 11:39:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有4个 )

必须自由

捐助贵宾 (小有名气)
必须自由: 回帖置顶 2012-08-01 15:10:16
引用回帖:
2楼: Originally posted by wingtaizho at 2012-08-01 13:45:42

又蹭金币了，要是谁能把我的问题解决了，一百个金币就给谁
赞一下 回复此楼
5楼2012-08-01 15:09:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

必须自由

捐助贵宾 (小有名气)
必须自由: 回帖置顶 2012-08-03 10:41:32
温度场已出来，谢谢大家
赞一下 回复此楼
7楼2012-08-03 10:40:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与！ 2012-08-04 10:06:03
必须自由: 金币+10 2012-08-04 12:33:03
必须自由: 回帖置顶 2012-08-04 12:34:27
看楼主的标尺，水的温度最高在e6K以上啊，那个横热流的热流密度是多大啊？不知最后算出来的温度大概是多少？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

必须自由
9楼2012-08-03 22:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

必须自由

捐助贵宾 (小有名气)
送鲜花一朵
必须自由: 回帖置顶 2012-08-04 12:41:06
引用回帖:
9楼: Originally posted by zjzsdu at 2012-08-03 22:48:14
看楼主的标尺，水的温度最高在e6K以上啊，那个横热流的热流密度是多大啊？不知最后算出来的温度大概是多少？

问题已解决，我正如这个哥们说的，我的标尺范围设的太大了，以至于，显示不出云图。
赞一下 回复此楼
10楼2012-08-04 12:34:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yumi111111

新虫 (小有名气)
★
xiegangmai: 金币-1, 专业版交流贴，请勿灌水！ 2012-08-02 23:00:19
~厉害
回复此楼
4楼2012-08-01 14:00:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuhuobing

金虫 (小有名气)
★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
必须自由: 金币+5 2012-08-02 15:26:18
xiegangmai: 金币+1, 谢谢参与！ 2012-08-02 23:00:29
CFX不是很清楚，Fluent的话，应该是没有开energy项。
赞一下 回复此楼
6楼2012-08-02 14:28:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
wingtaizho2楼
2012-08-01 13:45   回复
xiegangmai: 金币-1, 专业版交流贴，请勿灌水！ 2012-08-02 22:59:59
strive1231233楼
2012-08-01 13:52   回复
xiegangmai: 金币-1, 专业版交流贴，请勿灌水！ 2012-08-02 23:00:09
evanbossccp8楼
2012-08-03 11:00   回复
xiegangmai: 金币-1, 专业版交流贴，请勿灌水！ 2012-08-04 10:05:55
