[求助]
TEM图片求解释
|
||
|

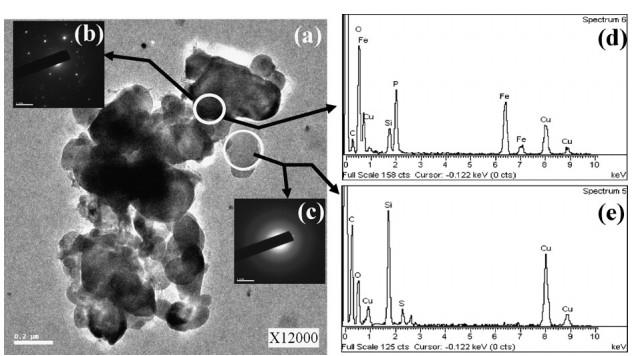

虫友您好：附件中的图片是从文献截图的碳包覆磷酸铁锂TEM图片。其中a是TEM；bc是SAED；de是EDS。我想请教的是： （1）bc中的亮点代表什么？bc中遮住亮点的条状黑体是什么？为什么通过bc就可以看出bc处的粒子分别是晶体和无定形（文献）？ （2）b中亮点代表什么？亮点大小代表什么？对b中亮点距离代表什么？和晶面间距有关吗？ （3）同一能谱图中为什么相同元素的位置不一致如d图中的Fe位置？ 初次接触TEM，还请达人赐教，谢谢！  TEM图片求解释？ [ 来自科研家族 锂电池世界 ] |
回复此楼» 猜你喜欢
366求调剂
已经有9人回复
-
材料工程085601，270求调剂
已经有37人回复
-
279学硕食品专业求调剂院校
已经有18人回复
-
290调剂生物0860
已经有31人回复
-
一志愿085802 323分求调剂
已经有13人回复
-
277求调剂
已经有23人回复
-
322求调剂，08工科
已经有4人回复
-
材料工程281还有调剂机会吗
已经有30人回复
-
化学070300 求调剂
已经有16人回复
-
化工学硕294分，求导师收留
已经有12人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- tem图分析求助
已经有10人回复
- 纳米颗粒如图所示怎么回事？请指教。
已经有31人回复
- Ni-Cu-P 三元合金的TEM图像是晶粒与非晶的混合网格结构，怎么解释？
已经有26人回复
- 纳米晶团聚或长大原因？
已经有13人回复
- 金属强度和塑性
已经有19人回复
- 【求助】0.4wt% Rh/Al2O3 的TEM像
已经有6人回复
- 【求助】熟悉DLS请进来，如何解释好呢：：TEM聚集； DLS....不聚集呢？
已经有11人回复
- 【求助】求解释一张TEM图片的电子衍射花样。。。
已经有6人回复
- 【求助】这张透射电镜TEM照片怎么解释
已经有25人回复
- 【专题】TEM培训系列I：基础
已经有125人回复
liu2004m
荣誉版主 (文坛精英)
- 博学EPI: 868
- 应助: 3918 (副教授)
- 贵宾: 14.059
- 金币: 74810.2
- 散金: 12860
- 红花: 124
- 沙发: 2
- 帖子: 32294
- 在线: 1760.9小时
- 虫号: 285887
- 注册: 2006-10-14
- 性别: GG
- 专业: 无机材料化学
- 管辖: 有奖问答
【答案】应助回帖
★ ★ ★ ★ ★
zhangdaqin: 金币+5, 博学EPI+1, ★★★很有帮助, 谢谢解答 2012-07-27 14:11:09
zhangdaqin: 金币+5, 博学EPI+1, ★★★很有帮助, 谢谢解答 2012-07-27 14:11:09
|
（1）bc中的亮点代表什么？bc中遮住亮点的条状黑体是什么？为什么通过bc就可以看出bc处的粒子分别是晶体和无定形（文献）？ 如果物体为单晶，则SAED出来的图谱为规则的点，如图b，如果为多晶，则SAED图谱为由许多点组成的同心环，如果为非晶，则既不是点也不是环，只是一个大的亮斑，如图c。bc中遮住亮点的条状黑体是TEM中用来调校射线的部件。 （2）b中亮点代表什么？亮点大小代表什么？对b中亮点距离代表什么？和晶面间距有关吗？ b的亮点代表晶体的布拉格倒格子，亮点大小没有太多实际意义，越小越明亮应该代表结晶度越高，与晶面的关系，请看固体物理。 （3）同一能谱图中为什么相同元素的位置不一致如d图中的Fe位置？ EDS中每一个元素都有对应的能级位置，但能级位置不止一个，所以同意元素可能有多个对应的能级位置 |
2楼2012-07-27 13:19:00
3楼2012-07-27 14:21:10
liu2004m
荣誉版主 (文坛精英)
- 博学EPI: 868
- 应助: 3918 (副教授)
- 贵宾: 14.059
- 金币: 74810.2
- 散金: 12860
- 红花: 124
- 沙发: 2
- 帖子: 32294
- 在线: 1760.9小时
- 虫号: 285887
- 注册: 2006-10-14
- 性别: GG
- 专业: 无机材料化学
- 管辖: 有奖问答
4楼2012-07-27 14:25:56
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
zhangdaqin: 金币+10, ★★★很有帮助, 谢谢解答 2012-07-28 12:57:54
zhangdaqin: 金币+10, ★★★很有帮助, 谢谢解答 2012-07-28 12:57:54
|
那个是一个可以转动的挡光棒，因为衍射时中间部分很亮，如果不挡住就会造成中间区域过曝，对旁边的有影响，这在曝光时间长时特别突出。 曝光前先转动挡光棒挡住中间亮点，然后调整曝光时间和曝光度，进行曝光。 以前还使用过一种方法是在这样曝光后，限制底片运回暗盒，撤去档光棒，进行最短时间的全部曝光来完成曝光补偿。 现在也有没有采用这种挡光棒的电镜。 至于EDS中的峰位置，楼上正解，看一看相关的介绍就可以了。最简单的你只需要使用它来确认选择区域的成分，这个测试完了一般自动给你算好了。 |
5楼2012-07-27 17:30:16
