[求助] 各位帮忙处理一个信号解卷积的问题

我的实验中利用的是一个方波输入信号f(x),假设系统的响应函数为g(x),则出口处的输出信号h(x)=f(x)*g(x)。现在我测得了系统出口的输出信号h(x),想利用解卷积操作反算响应函数g(x)。因为我学的化工专业,所以对这方面不大懂;附件里我上传了输入信号和输出信号,请各位帮忙处理一下,非常感谢 。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 小木虫求助解卷积.xls
  • 2012-07-05 17:48:32, 715.5 K

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

低调做人
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csgt0

荣誉版主 (著名写手)

彩色挂图

【答案】应助回帖


感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2012-07-06 22:23:41
不太懂卷积,这样?
[q,r]=deconv(Eout,Ein);
Eout'=conv(Ein,q)+r;
a=Eout'-Eout;
any(a);
showmethemoney
2楼2012-07-06 09:49:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuangqingx

铁杆木虫 (著名写手)

宇宙超级无敌小菜鸟

引用回帖:
2楼: Originally posted by csgt0 at 2012-07-06 09:49:44
不太懂卷积,这样?
=deconv(Eout,Ein);
Eout'=conv(Ein,q)+r;
a=Eout'-Eout;
any(a);

这是要在matlab里做吗?我不会用matlab,现在我用的是origin做的,结果总是呈现震荡。。。
低调做人
3楼2012-07-06 10:25:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csgt0

荣誉版主 (著名写手)

彩色挂图

【答案】应助回帖

引用回帖:
3楼: Originally posted by shuangqingx at 2012-07-06 10:25:34
这是要在matlab里做吗?我不会用matlab,现在我用的是origin做的,结果总是呈现震荡。。。...

是matlab,但是算出来的q=0,r=Ein...
showmethemoney
4楼2012-07-06 10:35:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuangqingx

铁杆木虫 (著名写手)

宇宙超级无敌小菜鸟

引用回帖:
4楼: Originally posted by csgt0 at 2012-07-06 10:35:00
是matlab,但是算出来的q=0,r=Ein......

如果用卷积定理来做呢?就是将两个信号先傅里叶变换,相除,之后再反变换回来能行吗?
我刚刚请教别人给我试了一下,结果还是出现震荡的趋势。。。
请教您一下,您知道问题出在哪里了吗?
低调做人
5楼2012-07-06 11:29:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csgt0

荣誉版主 (著名写手)

彩色挂图

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
shuangqingx: 金币+50, ★★★很有帮助, 还请您再帮忙想想,可能有点像了 2012-07-06 13:09:13
xiegangmai: 金币+2, 谢谢应助! 2012-07-06 22:24:09
我用定义算的,不知道对不对
u=Ein;
v=Eout;
CODE:
for i=1:length(u)
    k=u(1:i-1)'*flipud(v(1:i-1));
    p(i)=(v(i)-k)/u(1);
end



showmethemoney
6楼2012-07-06 12:15:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuangqingx

铁杆木虫 (著名写手)

宇宙超级无敌小菜鸟

引用回帖:
6楼: Originally posted by csgt0 at 2012-07-06 12:15:47
我用定义算的,不知道对不对
u=Ein;
v=Eout;

for i=1:length(u)
    k=u(1:i-1)'*flipud(v(1:i-1));
    p(i)=(v(i)-k)/u(1);
end

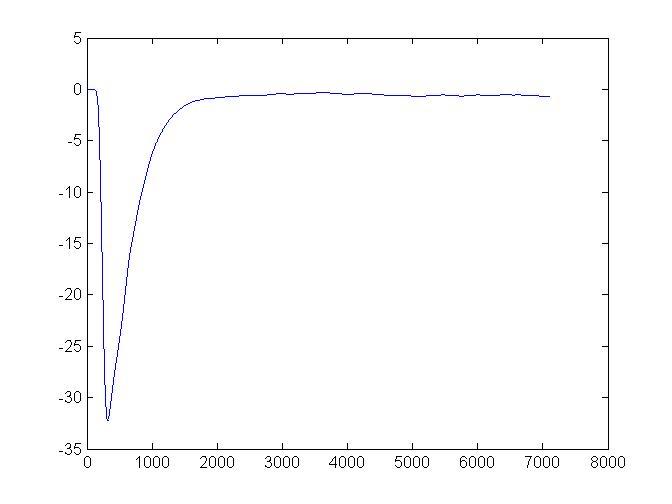

ec/90/449046_1341548139_596.jpg

您好,这个为什么是个负峰呢,不应该是正峰吗,而且横坐标为时间。我一直搞不明白的还有一个问题,就是解卷积完了之后,这个横坐标时间该怎么对应。。。
大神,再帮忙想想呗。
低调做人
7楼2012-07-06 13:08:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csgt0

荣誉版主 (著名写手)

彩色挂图

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与! 2012-07-06 22:24:21
好像是这样,刚有点错
clc
clear
load a.mat
p(1)=v(1)/u(1);
for i=2:length(u)
    k=p(1:i-1)*flipud(v(2:i));
    p(i)=(v(i)-k)/u(1);
end
plot(1:length(u),p)

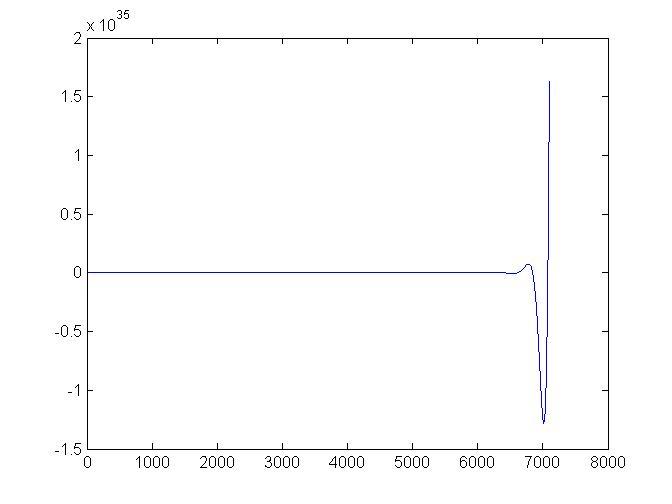

我按这个的计算的http://wenku.baidu.com/view/c9ae4f708e9951e79b8927e6.html
具体的我也不懂


showmethemoney
8楼2012-07-06 13:36:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuangqingx

铁杆木虫 (著名写手)

宇宙超级无敌小菜鸟

引用回帖:
8楼: Originally posted by csgt0 at 2012-07-06 13:36:48
好像是这样,刚有点错
clc
clear
load a.mat
p(1)=v(1)/u(1);
for i=2:length(u)
    k=p(1:i-1)*flipud(v(2:i));
    p(i)=(v(i)-k)/u(1);
end
plot(1:length(u),p)

我按这个的计算的http://wenku ...

这个好像不对啊,结果应该和输出信号Eout相似的
低调做人
9楼2012-07-06 14:08:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csgt0

荣誉版主 (著名写手)

彩色挂图

【答案】应助回帖


xiegangmai: 金币+1, 谢谢参与! 2012-07-06 22:24:36

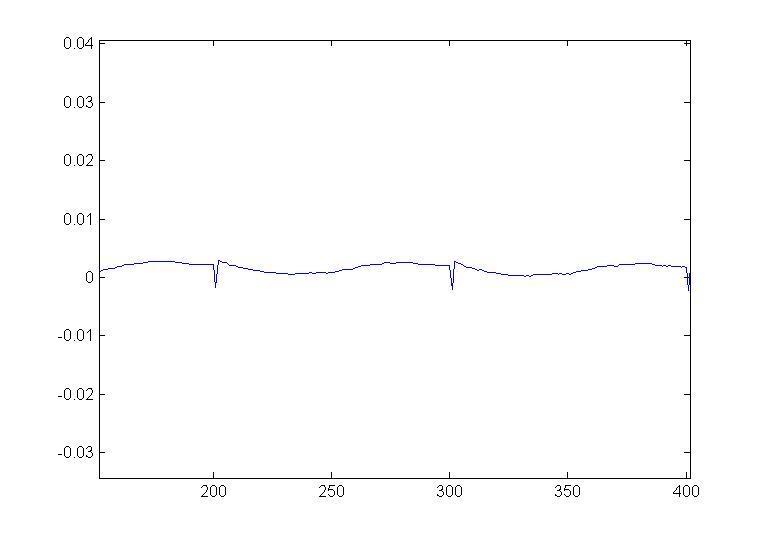

饿,这个我真不知道。按那个文档算的话,这句写错了,应该是k=p(1:i-1)*flipud(u(2:i));图是一个周期性的,每个周期像一个倒过来的峰。

放大后

showmethemoney
10楼2012-07-06 14:49:30
