[交流] 通向离心泵中的回用水的作用是什么 求高人指点 已有9人参与

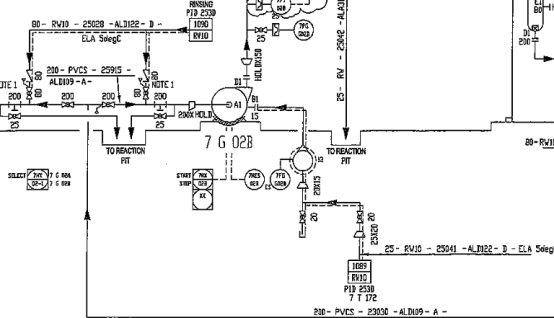

在看PID图的时候，看到有几个离心泵有回用水直接通道泵里面  不知道作用是什么  为什么要通到泵里面  求哪位高人指点下 ？ pid图中左边是物料进口，往上是物料出口，上面通下来的的回用水的作用是冲洗  现在不知道下面通上来的回用水直接通到泵里面是什么意思？。
回复此楼

» 收录本帖的淘帖专辑推荐

化工知识

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-29 11:19:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

jiayan7162556

金虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
nwxjh: 回帖置顶 2012-07-08 20:41:12
nwxjh: 金币+2, 感谢参与交流，欢迎常来工艺技术版分享知识，共享快乐O(∩_∩)O~ 2012-07-08 20:41:19
因为图只有一点点  所以拙见如下：
1、如果我们院设计的话机封水都是有进有出的，不能让你随便排。
2、有一种情况我们设你图上这条管线，就是管道在150~400的区间并且泵的进料压力很小很小的时候我们设这个开车管线，一般只有开车的时候用，因为泵的进料压力很小，这时候离心泵会空转，料不进泵，如果强行注入一股物料在泵中，泵的叶轮之间就有物料了，泵就会把物料吸进来，然后就能正常运行了，后面的注入物料就可以关了。
3、一般要是回流管线的话不用这么麻烦  直接接在泵出口和进口之间加个阀门就行了
赞一下 回复此楼
化工，永无止境
16楼2012-07-08 12:36:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

雨梦荷韵

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
nwxjh: 金币+1, 鼓励热心参与交流^_^ 2012-06-30 13:40:11
我们现场的大泵基本都有回流管线，如果进口的物料压力低或者不足供应泵时，这种情况容易发生气蚀，所以需要回流。
赞一下(1人) 回复此楼
4楼2012-06-30 09:57:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

enterprise2003

木虫 (小有名气)
做泵的冷却水用的
赞一下 回复此楼
2楼2012-06-29 17:30:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sfemeng

金虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
3088: 金币+1, 鼓参与交流 2012-06-30 07:06:24
泵出口流量需求太小，无适合型号，需被截流，大部份回流至泵以保护泵本体。
赞一下 回复此楼
3楼2012-06-29 23:54:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liding84

至尊木虫 (职业作家)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
nwxjh: 金币+1, 鼓励热心参与交流^_^ 2012-06-30 13:40:29
为了安全，泵7G02B前入口如果检修或故障，回流可以防止泵被烧坏。
赞一下 回复此楼
5楼2012-06-30 12:26:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohuziv56

新虫 (正式写手)
引用回帖:
4楼: Originally posted by 雨梦荷韵 at 2012-06-30 09:57:13
我们现场的大泵基本都有回流管线，如果进口的物料压力低或者不足供应泵时，这种情况容易发生气蚀，所以需要回流。

怎么个回流发 7T172中的回用水是进入泵的方向的   不理解  麻烦解释下
赞一下 回复此楼
6楼2012-06-30 20:29:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohuziv56

新虫 (正式写手)
引用回帖:
5楼: Originally posted by liding84 at 2012-06-30 12:26:32
为了安全，泵7G02B前入口如果检修或故障，回流可以防止泵被烧坏。

怎么个回流法  还麻烦 您给指下回流路线
赞一下 回复此楼
7楼2012-06-30 20:31:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xulili

木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
nwxjh: 金币+1, 感谢参与交流O(∩_∩)O~ 2012-07-02 10:50:39
就是进出口有管道连接，用阀门调节流量
赞一下 回复此楼
飘过
8楼2012-07-02 09:13:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohuziv56

新虫 (正式写手)
★
3088: 金币+1, 鼓励参与交流,希望给工艺技术带来更多的交流帖子，o(∩_∩)o...！ 2012-07-02 11:31:17
引用回帖:
8楼: Originally posted by xulili at 2012-07-02 09:13:19
就是进出口有管道连接，用阀门调节流量

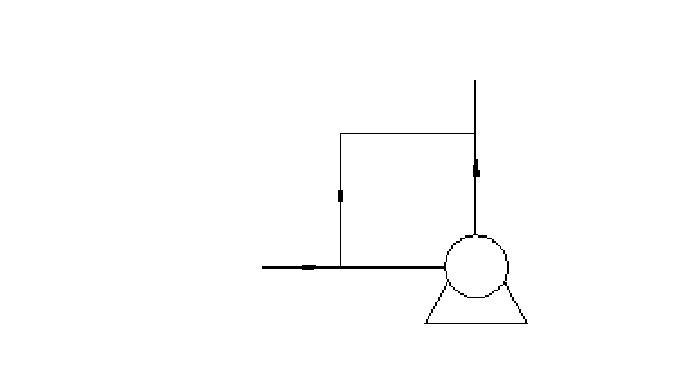

25/d7/878377_1341191563_749.jpg

恩，您这个图上的回流我明白  是一般泵都有个最小流量，如果流量小于最小流量会产生气蚀，这个在泵的出口加个最小流量阀就可以;如果7G02B检修的话有个备用泵7G02A；从我上传的图上看，确实没有回流的路线，假如7T172所提供的回用水为确保泵的入口流量，则7T172回用水的加入量该怎么控制（因正常情况下正常管线中的流量不小于泵的最小流量），图上看不出来何时向泵中补充回用水。不知道我说的对不对
赞一下 回复此楼
9楼2012-07-02 10:54:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohuziv56

新虫 (正式写手)
★
3088: 金币+1, 鼓励参与交流,希望给工艺技术带来更多的交流帖子，o(∩_∩)o...！ 2012-07-02 11:20:50
引用回帖:
2楼: Originally posted by enterprise2003 at 2012-06-29 17:30:26
做泵的冷却水用的

应该不是，在图上见过泵冷却使用循环水冷却的
赞一下 回复此楼
10楼2012-07-02 11:04:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
