小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 求助EIS图分析，作为外行看了教程也实在拟合不出来
141/2返回列表12下一页
查看: 4339  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

carreragtr

铁虫 (小有名气)

[求助] 求助EIS图分析，作为外行看了教程也实在拟合不出来

25Ah的锂电，看了zview的入门教程，先拟合一个圆弧得到初值，在进行整段的拟合。但是整段的拟合差太远了~ 我也不知道为什么，电路图都是根据文献上锂电池的等效电路来的，两个RC回路串一个Rs的，但是不知道为什么总是不行，拟合结果不理想要重新拟合的话就会弹出个dos下对话框，inputto continue 搞不懂什么意思…… 也不知道该如何办，所有参数都要初值，但是初值除了用快速拟合得到，其余元件的初值我也不知道啊，比如warburg阻抗三个值  如何去确定初值呢？最终拟合的结果和你选的初值有关系吗？
头疼死了…… 总是差别很大，附件我把一个文件传上来，哪位好心的大侠能在百忙之中帮我做一下示范，非常感谢。
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : No4(2).z
    • 2012-06-28 16:30:45, 6.8 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-28 16:31:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

abc5710110

金虫 (著名写手)
引用回帖:
4楼: Originally posted by carreragtr at 2012-07-03 10:25:45
好的  非常感谢你啊！...

数据很多么？
是TXT格式么？
我打不开压缩文件，提示文件损坏？
我QQ313038495
赞一下(2人) 回复此楼
强化多边交流，实现互利共赢
10楼2012-07-03 14:52:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

carreragtr

铁虫 (小有名气)
哎  看来大家都很忙啊……
赞一下 回复此楼
2楼2012-06-29 00:41:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abc5710110

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2012-07-01 10:52:05
carreragtr: 金币+3, ★★★很有帮助, 很热心的帮我拟合 非常感谢 2012-07-03 20:31:06
数据下不来啊，你重发一下，我试试看。
你把等效电路简单的画一下，我照着图拟拟看。
赞一下 回复此楼
强化多边交流，实现互利共赢
3楼2012-07-01 00:22:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

carreragtr

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by abc5710110 at 2012-07-01 00:22:33
数据下不来啊，你重发一下，我试试看。
你把等效电路简单的画一下，我照着图拟拟看。

好的  非常感谢你啊！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : No4(2).z
    • 2012-07-03 10:25:33, 6.8 K
4楼2012-07-03 10:25:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

carreragtr

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by abc5710110 at 2012-07-01 00:22:33
数据下不来啊，你重发一下，我试试看。
你把等效电路简单的画一下，我照着图拟拟看。

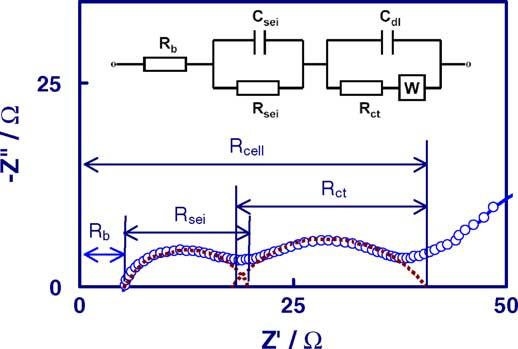

文献上的等效电路图是这样的
赞一下 回复此楼
5楼2012-07-03 14:05:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhl01228

铜虫 (小有名气)

【答案】应助回帖

★ ★
carreragtr: 金币+2, ★★★★★最佳答案, 谢谢指点 2012-07-03 20:31:27
不得不说，你作为外行，EIS测量也没完全做好，建议控制好频率范围和采样频率。目前的挽救措施如下：
由于你测得的是化学电源：
1.频率得选择适当的范围，频率太高出太多感抗，回路产生较大的震荡，影响测量电池内部状态的稳态测量，频率太低，太费时间，仪器误差也增大了，也没必要，做到能出warburg阻抗的频率或者稍低点点就行。
2.你可以把高频感抗区的采样点删除和低频电容区过多的采样点删除，就能得到你文献上所看到的类似的图了，你再用文献提供的等效电路进行拟合就行，拟合方法就照你自己本来的做法即可。
赞一下 回复此楼
6楼2012-07-03 14:31:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhl01228

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by zhl01228 at 2012-07-03 14:31:13
不得不说，你作为外行，EIS测量也没完全做好，建议控制好频率范围和采样频率。目前的挽救措施如下：
由于你测得的是化学电源：
1.频率得选择适当的范围，频率太高出太多感抗，回路产生较大的震荡，影响测量电池内 ...

补救措施：
把目前数据的频率限定在125.89mHz~158.489Hz即可。

不过还是建议你再做一次125.89mHz~158.489Hz下的EIS实验验证一下，还将建议做这个实验室，采样频率在高频区尽量高些
赞一下 回复此楼
7楼2012-07-03 14:35:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

嘀嘟Д小库洛

木虫 (小有名气)

纯洁的魔王

【答案】应助回帖

上面说的都对。
补充一点，25Ah的电池，阻抗10m Ohm级别，要注意仪器的最大输出电流，应该要加Booster的，而一般上加了Booster，带宽是受限制的，一般不可能做到10KHz以上（也没有必要做到10KHz以上）。
说真的，你的数据按大家的意见重做一次吧。
赞一下 回复此楼
默默地...
8楼2012-07-03 14:48:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abc5710110

金虫 (著名写手)
引用回帖:
4楼: Originally posted by carreragtr at 2012-07-03 10:25:45
好的  非常感谢你啊！...

为什么我下下来的都不能解压缩呢？
赞一下 回复此楼
强化多边交流，实现互利共赢
9楼2012-07-03 14:49:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
