阻抗等效电路图的模拟
|
我用zahner工作站以碳棒为工作电极测的阻抗图谱，物质为导电聚合物和碳纳米管复合物。比电容大概在480F/g。能不能将模拟阻抗图的原理和主要的步骤告知于我。不胜感激。我有CHI660和zahner40084工作站。 需要模拟的阻抗图 [ 来自科研家族 高分子家族 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 氧化镍电化学测试 |
» 猜你喜欢
27年电化学博士毕业，想找海外QS前50的高校读博后求推荐
已经有3人回复
-
27年电池/材料类博士申请
已经有2人回复
-
物理化学论文润色/翻译怎么收费?
已经有197人回复
-
2027年博士申请或转博科研助理 求推荐
已经有1人回复
-
请问谁有2025最新影响因子Excel表？金币求助！
已经有53人回复
-
氯化钠与有机磺酸分离
已经有1人回复
-
瑞典-博后-固态电池-粘结剂-锂离子电池方向
已经有53人回复
-
广东省面上有什么动态么，啥时候公布呀？
已经有1人回复
-
高盐废水电催化氧化，氯离子存在下活性氯副产物、阳极选型的工程困惑
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于电化学阻抗等效电路模拟
已经有10人回复
- 求解交流阻抗，从Nyquist图怎么看电阻大小
已经有7人回复
- 阻抗模拟电路选择
已经有8人回复
- 回答交流阻抗的问题
已经有3人回复
- 电子工程师必须掌握的20种电路
已经有15人回复
- 用Zsimpin等效电路拟合阻抗值的问题
已经有7人回复
- 请教 各位虫友 分析阻抗谱 模拟电路图
已经有7人回复
- 交流阻抗高手：关于存在吸附电感的交流阻抗拟合等效电路
已经有4人回复
- 【求助】求助高手交流阻抗图 拟合等效电路的问题
已经有19人回复
- 【求助】阻抗的等效电路
已经有11人回复
- 【求助】请教高手有关电化学阻抗谱问题-金币酬谢
已经有17人回复
- 【求助】交流阻抗等效电路拟合
已经有8人回复
857688363
铁杆木虫 (著名写手)
- ECEPI: 1
- 应助: 29 (小学生)
- 贵宾: 0.46
- 金币: 5775.9
- 散金: 1589
- 红花: 26
- 沙发: 2
- 帖子: 1027
- 在线: 398.5小时
- 虫号: 1358598
- 注册: 2011-08-01
- 性别: MM
- 专业: 电化学
2楼2012-06-08 20:01:28
272871276
金虫 (正式写手)
小虫
- 应助: 3 (幼儿园)
- 金币: 1292.4
- 散金: 50
- 红花: 1
- 帖子: 342
- 在线: 127.8小时
- 虫号: 704274
- 注册: 2009-02-19
- 性别: GG
- 专业: 分析仪器与试剂
3楼2012-06-08 20:46:55
272871276
金虫 (正式写手)
小虫
- 应助: 3 (幼儿园)
- 金币: 1292.4
- 散金: 50
- 红花: 1
- 帖子: 342
- 在线: 127.8小时
- 虫号: 704274
- 注册: 2009-02-19
- 性别: GG
- 专业: 分析仪器与试剂
4楼2012-06-08 20:48:02
857688363
铁杆木虫 (著名写手)
- ECEPI: 1
- 应助: 29 (小学生)
- 贵宾: 0.46
- 金币: 5775.9
- 散金: 1589
- 红花: 26
- 沙发: 2
- 帖子: 1027
- 在线: 398.5小时
- 虫号: 1358598
- 注册: 2011-08-01
- 性别: MM
- 专业: 电化学
5楼2012-06-08 21:00:49
857688363
铁杆木虫 (著名写手)
- ECEPI: 1
- 应助: 29 (小学生)
- 贵宾: 0.46
- 金币: 5775.9
- 散金: 1589
- 红花: 26
- 沙发: 2
- 帖子: 1027
- 在线: 398.5小时
- 虫号: 1358598
- 注册: 2011-08-01
- 性别: MM
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
seagrove: 金币+5, 应助指数+1, 应助积极 2012-06-10 10:28:47
272871276: 金币+7, ★★★很有帮助, 谢谢关心和帮助 2012-06-10 15:42:26
seagrove: 金币+5, 应助指数+1, 应助积极 2012-06-10 10:28:47
272871276: 金币+7, ★★★很有帮助, 谢谢关心和帮助 2012-06-10 15:42:26

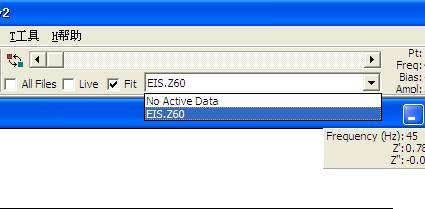

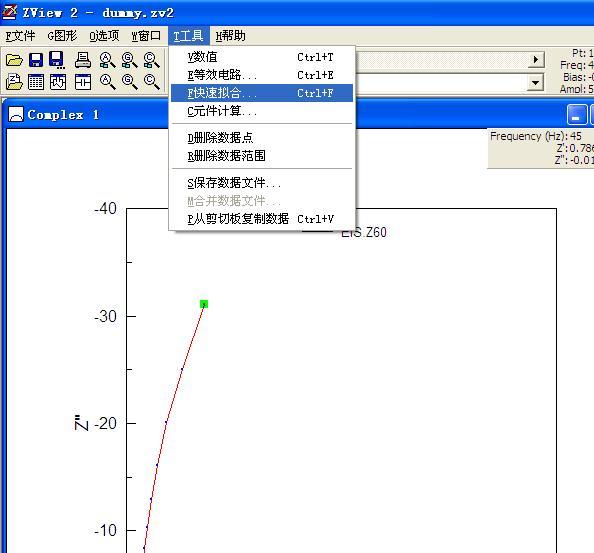

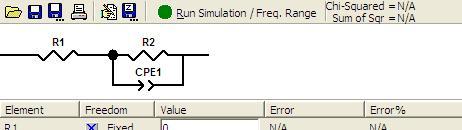

楼主可以按照下面的步骤一步步的来，懂的也不是特别多，希望可以帮助你 把数据导进去之后，然后按图所示，先激活数据  然后如果你先只想粗略的拟合一下的话选择快速拟合，然后工具选项里面有个等效电路的选项可以按照你的体系先画出等效电路然后再分段拟合，分段拟合的时候要先把那段数据激活  等效电路按照你的体系构成，右击空白处可以添加电化学元件。 [ Last edited by 857688363 on 2012-6-8 at 21:19 ] |
6楼2012-06-08 21:12:49
857688363
铁杆木虫 (著名写手)
- ECEPI: 1
- 应助: 29 (小学生)
- 贵宾: 0.46
- 金币: 5775.9
- 散金: 1589
- 红花: 26
- 沙发: 2
- 帖子: 1027
- 在线: 398.5小时
- 虫号: 1358598
- 注册: 2011-08-01
- 性别: MM
- 专业: 电化学
| 楼主可以看看这个 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 一步一步叫你用Zview拟合交流阻抗谱.pdf
2012-06-08 21:31:54, 542.53 K
7楼2012-06-08 21:31:01
