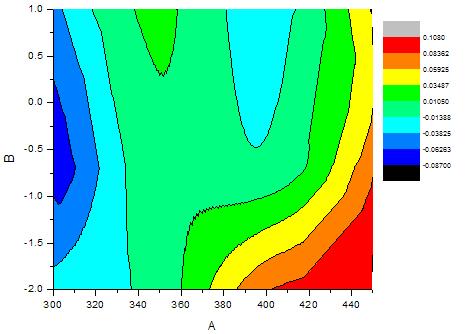

origin画等高线图 等高线上如何标出数值？
|
我现在用origin画图，调不出等高线上的数值，请教高手在Origin8中应该怎么做？ |
回复此楼» 猜你喜欢
材料复试求调剂
已经有24人回复
-
材料相关专业344求调剂双非工科学校或课题组
已经有14人回复
-
327求调剂
已经有11人回复
-
288求调剂，一志愿华南理工大学071005
已经有20人回复
-
有没有学校材料专业收跨调(一志愿085410)
已经有16人回复
-
各位老师好，求调剂，本科211，一志愿天津大学生物与医药学硕，差两名录取。
已经有5人回复
-
化工学硕294分，求导师收留
已经有23人回复
-
271求调剂
已经有34人回复
-
297求调剂
已经有23人回复
-
材料工程281还有调剂机会吗
已经有33人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 电荷密度图 等高线不对称
已经有13人回复
- 怎么画电子密度图的等高线
已经有3人回复
- 10-20m中国等高线图
已经有9人回复
- 在vaspview中画电荷密度等高线
已经有12人回复
- 如何让差分电荷密度图的等高线光滑呢？
已经有5人回复
- VESTA中怎么能调出等高线图的标尺呢，谢谢
已经有13人回复
- 请问origin里可以将三维图和其对应的等高线图做到一张图中吗？怎么做?
已经有9人回复
- origin等高线不清楚
已经有1人回复
yufanxuan
木虫 (著名写手)
- 博学EPI: 1
- 应助: 2 (幼儿园)
- 贵宾: 0.001
- 金币: 1925.8
- 红花: 1
- 沙发: 3
- 帖子: 1182
- 在线: 104.4小时
- 虫号: 1842490
- 注册: 2012-05-31
- 性别: MM
- 专业: 化工系统工程
【答案】应助回帖
|
1. 将X,Y,Z的数据导入到excel中形成3列，然后运行origin， 打开excel文件。[注意Z的数据本应该为一个n*m的矩阵，如果没有排列成矩阵而是一列数据可按步骤2，3进行转化。] 2. 将第三列设为Z（一般默认为Y）。 3. 点击Z列，然后点击Edit－convert to Matrix--Sparse XYZ，转换为矩阵。[此项操作只能对一列数据进行编辑转换，如果本来Z的数据就是以矩阵排列，此时可以先只选定一列进行转换，转换时设定好X和Y后，得到需要的n*m矩阵（一个Matrix），中间还会提示有错，可以不管，然后直接将Z的矩阵复制到得到的Matrix中。另一种方法是直接在Origin里创建一个Matrix（通常默认创建的都是Worksheet），将Z数据复制进去，Matrix的行列属性可以点击矩阵边框进行设定。] 4. 点击PLOT－contour plot－contour color fill 即可得到图形。 5. 点击format－layer－size/speed， 将speed mode下面的两个钩去掉。 6. 点击format－plot（或者双击图形），在Color Map/Contours Tab中，点击Level，fill，line和Labils可以分别更改梯度值，填充颜色，线段和数字的标识。其他属性可以此修改。剩下的就是美化了。 再次感叹Origin的强大！！ |
2楼2012-06-06 10:02:41
tomgreen
银虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 382.4
- 帖子: 72
- 在线: 82.3小时
- 虫号: 253528
- 注册: 2006-05-21
- 性别: GG
- 专业: 金属材料的力学行为
3楼2012-06-06 20:31:06
