| 查看: 1794 | 回复: 5 | ||||
[求助]
Gleeble热压缩试验应力相差很小怎么解释一直在回复没有再结晶
|
|

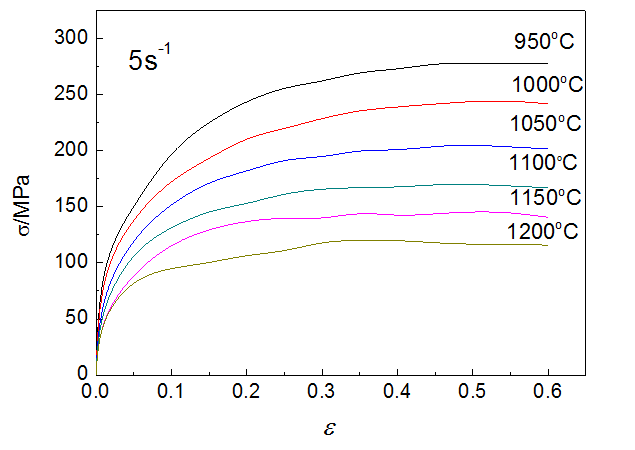

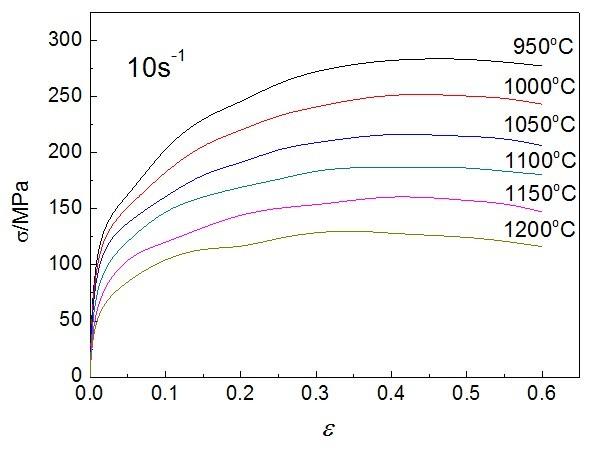

小弟最近做了一组合金的应力应变关系曲线。现有如下疑问 1为何应变速率为5和10时，同一温度下的应力几乎相同？怎么解释这一现象. 2.如何解释此合金在应变一直到0.6了还没有发生动态再结晶？ 3.一直处于动态回复过程中的晶粒大小如何变化。若是变小了是因为有新的晶粒生成么？但是没有再结晶的发生啊。  10s  5s |
回复此楼» 收录本帖的淘帖专辑推荐
 动力学模型的建立 | 机械与材料杂锦 |
» 猜你喜欢
南昌大学材料专硕311分求调剂
已经有6人回复
-
316求调剂
已经有6人回复
-
346求调剂[0856]
已经有7人回复
-
一志愿山大07化学 332分 四六级已过 本科山东双非 求调剂！
已经有3人回复
-
310求调剂
已经有3人回复
-
机械专硕299求调剂至材料
已经有4人回复
-
070300化学319求调剂
已经有7人回复
-
08工科 320总分 求调剂
已经有6人回复
-
一志愿天津大学化学工艺专业（081702）315分求调剂
已经有12人回复
-
307求调剂
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 做过ABTS自由基清除试验的请进 在线等
已经有38人回复
- 词根词缀手册(蒋真和刘毅词汇书籍整理,压缩排版为12页)【转载】
已经有82人回复
- 询问北京能做Gleeble热模拟压缩实验的地方，谢谢
已经有11人回复
- 环氧树脂固化降温应力模型
已经有3人回复
- 玻碳电极上镀铂前后电流相差不大，请各位虫虫指点指点
已经有5人回复
- 如何把力-位移曲线转化为应力-应变曲线
已经有11人回复
- 请教如何计算应力-应变曲线下的面积
已经有19人回复
- 关于应力发光图像的分析问题
已经有7人回复
- 压缩感知（CS）
已经有15人回复
- 应力腐蚀的问题求助！
已经有4人回复
- 玻璃布增强环氧树脂复合材料层压板，测压缩强度
已经有4人回复
- 求助：关于地下围岩应力场和地下水渗流场对隧道二衬的影响
已经有3人回复
- 急问Gleeble热压缩实验的小问题
已经有7人回复
- 【求助】CASTEP计算弹性常数得到应力应变曲线
已经有17人回复
2楼2012-05-23 10:03:39
3楼2012-05-26 16:27:03
4楼2012-05-28 10:37:35
【答案】应助回帖
★
Zpffpz: 金币+1, 谢谢交流 2012-05-29 20:15:35
Zpffpz: 金币+1, 谢谢交流 2012-05-29 20:15:35
|
1.出现峰一定有DRX的发生，但是没有峰不一定没有DRX，这个有文献可参考。想看是否有再结晶晶粒，金相的观察说服力没有EBSD好，至于你的材料，建议做到rate0.01（当然，如果纯研究DRX，以往人们习惯做热加工图，所以你可以尝试）。2.你的材料deformation 激活能相对别的合金很高。3.DRV没有新的晶粒出现，只有dislocation density的降低，晶粒会随变形而被拉伸等，足够大得变形可能出现纤维状。晶粒如果仍是等轴状，与先前的比较变小的话，只能是再结晶。（my viewpoint：不准确。没有再结晶，晶粒小可能是因为金相观察的区域不同造成的，还可能有别的原因。）建议看文献再结晶机制类的english文章。 |
5楼2012-05-29 17:25:59
lihongbinxp
银虫 (小有名气)
- 应助: 14 (小学生)
- 金币: 703.4
- 帖子: 138
- 在线: 46.4小时
- 虫号: 942997
- 注册: 2010-01-15
- 性别: GG
- 专业: 金属材料的微观结构
6楼2012-06-04 11:45:16
