origin作图：如何把三个变量做在一张图中
|
||||||||||||

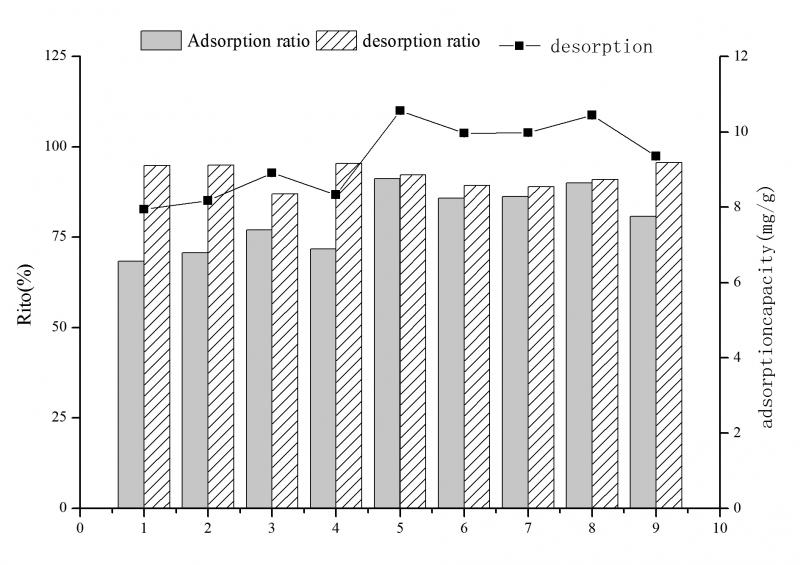

各位大侠，我想把树脂吸附率、解吸率、吸附量做在一张origin图中，其中吸附率和解吸率做成柱状图，吸附量做成散点图，采用双y轴，可我尝试半天都没成功，请大侠指点，万分感谢。图的样式就和我上传的图片是一样的。 |
回复此楼» 收录本帖的淘帖专辑推荐
 研究生 | 研究生科研经验集锦 | 百宝箱 | 小木虫VIP帖-荧光 |
| origin 作图技巧 | 关于实验的那些事 | joean_don‘t make it bad | 科研之路 |
| asdf |
» 猜你喜欢
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
-
面上合作单位盖章
已经有9人回复
-
面上函评意见出来了，像什么等级？
已经有17人回复
-
为什么国自然不能直接公布
已经有5人回复
-
梦想
已经有7人回复
-
学科评审组评审是指会评吗？
已经有4人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有14人回复
-
小白求助 投论文要求的highlights应该如何写
已经有4人回复
-
麻烦专家们看看评委们的意见（F口面上）
已经有12人回复
-
怎么看青基中了没有啊
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Origin作图问题 折线 柱状图
已经有5人回复
- 求助origin作图：把折线图改为柱形图，有多个样，搞不定啊
已经有8人回复
- 求助 origin作图不能输出图片——已解决
已经有9人回复
- 请教origin作图问题
已经有11人回复
- Origin 作图时软件如何加入背景图片
已经有3人回复
- 【求助】XRD数据如何在origin里作图？
已经有17人回复
- 求助！Origin 作图 图例完全一样，做出来视觉效果完全不同
已经有18人回复
- 如何把多张红外谱图用origin整合到一张图中？ 谢谢！！
已经有17人回复
- 怎样把几个origin的tif图片合并到一张图里？
已经有11人回复
- origin 作图请教
已经有7人回复
- origin作图问题
已经有9人回复
- 【求助】origin7.5作图的问题
已经有5人回复
ydx886
铁杆木虫 (著名写手)
- 应助: 24 (小学生)
- 金币: 10320.3
- 散金: 3000
- 红花: 9
- 帖子: 2144
- 在线: 1142.3小时
- 虫号: 1036601
- 注册: 2010-06-06
- 专业: 群落生态学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yangyu_01: 金币+50, ★★★★★最佳答案 2012-05-15 13:27:56
yangyu_01: 金币+50, ★★★★★最佳答案 2012-05-15 13:27:56
|
1.将数据分三列输入表格中，第一列为X，其余3列为Y； 2.先选中前3列，画柱形图。 3.选中图形窗口（图形窗口上的标题栏为蓝色），右击图形窗口的右侧的空白处，点击右击菜单中的“NewLayer(Axes)”，在二级菜单中选择 “RightY”.此时右侧出现右Y轴。同时图形的左上角显示“1，2”，其实是图形的两个层，我们下面就是要将另一个图形画在层2上。 4.回到表格窗口，选中第4列数据，回到图形窗口并注意图形窗口的左上方的“2”按钮选中（一定要点击图形窗口，上面标题栏为蓝色），点Graph菜单下 的“AddPlot to Layer”选择折线图，这时，另一个曲线图（或柱形图）就画出来了。其他设置可自行完成。 |
» 本帖已获得的红花（最新10朵）
dinao6839
13楼2012-05-14 16:01:22
scott2080
铁杆木虫 (著名写手)
- 应助: 31 (小学生)
- 金币: 6539.4
- 散金: 49
- 红花: 5
- 帖子: 1240
- 在线: 713.7小时
- 虫号: 185900
- 注册: 2006-02-15
- 专业: 环境污染化学
3楼2012-05-14 10:39:20
ydx886
铁杆木虫 (著名写手)
- 应助: 24 (小学生)
- 金币: 10320.3
- 散金: 3000
- 红花: 9
- 帖子: 2144
- 在线: 1142.3小时
- 虫号: 1036601
- 注册: 2010-06-06
- 专业: 群落生态学
9楼2012-05-14 15:09:33
ydx886
铁杆木虫 (著名写手)
- 应助: 24 (小学生)
- 金币: 10320.3
- 散金: 3000
- 红花: 9
- 帖子: 2144
- 在线: 1142.3小时
- 虫号: 1036601
- 注册: 2010-06-06
- 专业: 群落生态学
14楼2012-05-14 16:07:33
电子科大生物
铁杆木虫 (职业作家)
博士后
- 应助: 291 (大学生)
- 金币: 8199.8
- 散金: 2497
- 红花: 39
- 帖子: 3220
- 在线: 1888.9小时
- 虫号: 913675
- 注册: 2009-11-26
- 专业: 医用生物材料与植入科学
2楼2012-05-14 10:24:12
Jason-wong
至尊木虫 (职业作家)
- 应助: 160 (高中生)
- 金币: 12897
- 散金: 4660
- 红花: 31
- 帖子: 4127
- 在线: 640.9小时
- 虫号: 1707318
- 注册: 2012-03-21
- 专业: 金属材料表面科学与工程
4楼2012-05-14 10:39:31
5楼2012-05-14 11:57:50
ydx886
铁杆木虫 (著名写手)
- 应助: 24 (小学生)
- 金币: 10320.3
- 散金: 3000
- 红花: 9
- 帖子: 2144
- 在线: 1142.3小时
- 虫号: 1036601
- 注册: 2010-06-06
- 专业: 群落生态学
6楼2012-05-14 12:22:51
|
Name Adsorption ratio desorption ratio adsorptioncapacity(mg/g) 1 68.44%±0.0060 94.75%±0.0081 7.94±0.061 2 70.68%±0.0040 94.99%±0.0012 8.17±0.033 3 77.01%±0.0088 87.04%±0.017 8.91±0.089 4 71.73%±0.0097 95.47%±0.0030 8.33±0.097 5 91.14%±0.0017 92.26%±0.00071 10.56±0.017 6 85.80%±0.0080 89.31%±0.0022 9.96±0.066 7 86.27%±0.0094 89.03%±0.0045 9.98±0.094 8 90.08%±0.0077 90.98%±0.00021 10.44±0.078 9 80.8%±0.0055 95.64%±0.0028 9.35±0.045 |
7楼2012-05-14 13:31:59
