小木虫论坛-学术科研互动平台 » 学术交流区 » 论文投稿 » 求助完结 » origin作图：如何把三个变量做在一张图中
232/3返回列表上一页123下一页
查看: 11312  |  回复: 22
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yangyu_01

铜虫 (初入文坛)
送鲜花一朵
引用回帖:
9楼: Originally posted by ydx886 at 2012-05-14 15:09:33:
是这样的吗？
7d/ee/1036601_1336979352_941.jpg

是的，能请你告诉我是怎么做出来的吗，我的origin实在是不太好，谢谢了。
赞一下 回复此楼
11楼2012-05-14 15:24:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangyu_01

铜虫 (初入文坛)
引用回帖:
9楼: Originally posted by ydx886 at 2012-05-14 15:09:33:
是这样的吗？
7d/ee/1036601_1336979352_941.jpg

真是非常感谢，请大侠详细说明。对于我们不会的虫虫必定受益匪浅。
赞一下 回复此楼
12楼2012-05-14 15:55:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ydx886

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yangyu_01: 金币+50, ★★★★★最佳答案 2012-05-15 13:27:56
引用回帖:
11楼: Originally posted by yangyu_01 at 2012-05-14 15:24:34:
是的，能请你告诉我是怎么做出来的吗，我的origin实在是不太好，谢谢了。

1.将数据分三列输入表格中，第一列为X，其余3列为Y；
2.先选中前3列，画柱形图。
3.选中图形窗口（图形窗口上的标题栏为蓝色），右击图形窗口的右侧的空白处，点击右击菜单中的“NewLayer(Axes)”，在二级菜单中选择 “RightY”.此时右侧出现右Y轴。同时图形的左上角显示“1，2”，其实是图形的两个层，我们下面就是要将另一个图形画在层2上。
4.回到表格窗口，选中第4列数据，回到图形窗口并注意图形窗口的左上方的“2”按钮选中（一定要点击图形窗口，上面标题栏为蓝色），点Graph菜单下 的“AddPlot to Layer”选择折线图，这时，另一个曲线图（或柱形图）就画出来了。其他设置可自行完成。
赞一下(6人) 回复此楼

» 本帖已获得的红花（最新10朵）

dinao6839
玉魄冰骨射寒月/君莫叹/一夜西风/吹梦散
13楼2012-05-14 16:01:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ydx886

铁杆木虫 (著名写手)
引用回帖:
12楼: Originally posted by yangyu_01 at 2012-05-14 15:55:27:
真是非常感谢，请大侠详细说明。对于我们不会的虫虫必定受益匪浅。

您太过奖了，偶也是个菜瓜，只不过这个问题碰巧知道
赞一下(1人) 回复此楼
玉魄冰骨射寒月/君莫叹/一夜西风/吹梦散
14楼2012-05-14 16:07:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiqiqiqi

至尊木虫 (知名作家)

小木虫发型设计师

【答案】应助回帖

感谢参与，应助指数 +1
左右坐标不统一时我一般是在右边加文本写上去
虽然是笨方法但也可以一用
赞一下 回复此楼
http://edu.emuch.net/attachment/b0/a6/664055_1294967861_445.gif
15楼2012-05-14 16:28:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

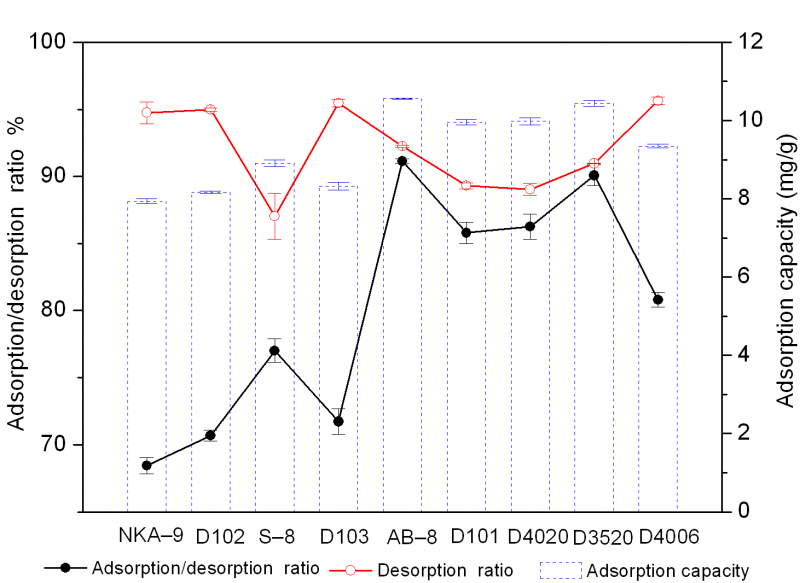

scott2080

铁杆木虫 (著名写手)

【答案】应助回帖

你的数据不太好安排
只能做成这样了
需要别的格式
我再给你调整。

origin
赞一下 回复此楼
16楼2012-05-14 18:16:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sesame_oil

荣誉版主 (文坛精英)

优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
传上来，我们练习，我也学习一下
赞一下 回复此楼
不是哥不笑，一笑粉就掉
17楼2012-05-14 19:02:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nxlkkk

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你可以分开画，然后用visio处理一下不也可以吗？
赞一下 回复此楼
18楼2012-05-14 19:43:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fayfeifei

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
其实，excel也可以做这活儿的吧。。。 没试过不知道
赞一下 回复此楼
To be a true scientist!
19楼2012-05-14 21:01:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

51555

荣誉版主 (著名写手)

NJ Scholar

【答案】应助回帖

感谢参与，应助指数 +1
请看我画的图，包括JPG和原始的OPJ。和你要求的几乎一模一样，以后你直接改数据就可以用了。
金币都给我吧，花了我宝贵的10几分钟呀。
链接如下：
http://dl.dropbox.com/u/49865297/origin.jpg
http://dl.dropbox.com/u/49865297/origin.rar
赞一下 回复此楼
20楼2012-05-14 23:56:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
