应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 关于CA曲线求扩散系数问题
161/2返回列表12下一页
查看: 3538  |  回复: 15
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ztmike

木虫 (正式写手)

[求助] 关于CA曲线求扩散系数问题

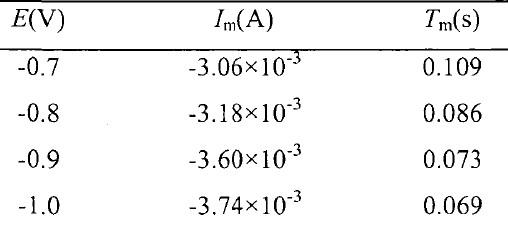

如题，希望哪位大神教我算扩散系数，我的实验是用波碳电极做的沉积过程的研究，通过CA图做出的无因此曲线符合瞬时成核，但是关于扩散系数的计算不是很明白，算出的结果数量级不对，波碳电极直径是3mm的，溶液浓度0.15mol/L.望大神们帮忙解决，后面附一些数据。
回复此楼

» 收录本帖的淘帖专辑推荐

电化学知识

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-05-12 11:26:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

inkul

金虫 (小有名气)

【答案】应助回帖

★
ztmike: 金币+1, ★有帮助 2012-05-14 15:24:18
引用回帖:
5楼: Originally posted by ztmike at 2012-05-14 01:15:45:
呵呵，谢谢帮忙，但麻烦能不能给出我详细的计算过程，十分感谢！

i=nFACD^(1/2)/(pi t)^（1/2）
做 i^(-2) vs. t, 应该得到一条直线， 然后根据斜率求 D
如果不是一条直线 说明不是完全由diffusion 控制的
赞一下(1人) 回复此楼
6楼2012-05-14 14:57:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ztmike

木虫 (正式写手)
来个好心人给解答一下吧
赞一下 回复此楼
2楼2012-05-12 15:07:09
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

inkul

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
seagrove: 金币+3, 应助积极，奖励一下。 2012-05-14 17:57:24
扩散系数D你可以用cotrell equation 或者koutech- Levich equation 来得到
根据你给的数据来看 差不多可以用cotrell equation，这个只有在完全diffusion control的情况下才能用来得到D
赞一下 回复此楼
3楼2012-05-12 23:14:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianxiaochun

实习版主 (知名作家)

聪聪家族之无敌小破孩
你知道怎么求吗？
赞一下 回复此楼
我很个性，无需签名！
4楼2012-05-13 23:45:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ztmike

木虫 (正式写手)
引用回帖:
3楼: Originally posted by inkul at 2012-05-12 23:14:18:
扩散系数D你可以用cotrell equation 或者koutech- Levich equation 来得到
根据你给的数据来看 差不多可以用cotrell equation，这个只有在完全diffusion control的情况下才能用来得到D

呵呵，谢谢帮忙，但麻烦能不能给出我详细的计算过程，十分感谢！
赞一下 回复此楼
5楼2012-05-14 08:15:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ztmike

木虫 (正式写手)
引用回帖:
6楼: Originally posted by inkul at 2012-05-14 14:57:28:
i=nFACD^(1/2)/(pi t)^（1/2）
做 i^(-2) vs. t, 应该得到一条直线， 然后根据斜率求 D
如果不是一条直线 说明不是完全由diffusion 控制的

可不可以使用这些公式直接计算，i2/Im^2=1.9542/(t/tm){1-exp[-1.2564(t/tm)]}^2     tm=1.2564/NpikD    Im=0.6382zFDc(kN)^1/2
Im^2*tm=0.1629(zFc)^2D 计算，看到许多文献上面都是拿这些公式算的？
赞一下 回复此楼
7楼2012-05-14 15:31:49
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

inkul

金虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by ztmike at 2012-05-14 08:31:49:
可不可以使用这些公式直接计算，i2/Im^2=1.9542/(t/tm){1-exp}^2     tm=1.2564/NpikD    Im=0.6382zFDc(kN)^1/2
Im^2*tm=0.1629(zFc)^2D 计算，看到许多文献上面都是拿这些公式算的？

我不清楚你说的公式，没有用过
你觉得可行就可以用这个公式求
我个人喜欢用Levich
赞一下 回复此楼
8楼2012-05-15 02:08:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmq7325

木虫 (小有名气)
引用回帖:
8楼: Originally posted by inkul at 2012-05-15 02:08:33:
我不清楚你说的公式，没有用过
你觉得可行就可以用这个公式求
我个人喜欢用Levich

楼主明显不是在RDE上做的实验，用不上Levich方程。应该用瞬时成核电流-时间方程。楼主自己提出来的方法是对的。参见：Theoretical and Experimental Studies of Multiple Nucleation; Nucleation and Morphology Studies of Aluminum Deposited from an Ambient-Temperature Chloroaluminate Molten Salt. 这两篇paper。
赞一下 回复此楼
9楼2012-05-15 02:30:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ztmike

木虫 (正式写手)
引用回帖:
9楼: Originally posted by zmq7325 at 2012-05-15 02:30:23:
楼主明显不是在RDE上做的实验，用不上Levich方程。应该用瞬时成核电流-时间方程。楼主自己提出来的方法是对的。参见：Theoretical and Experimental Studies of Multiple Nucleation; Nucleation and Morphology ...

我是在电化学工作站上做的，先做的CA曲线，通过计算看比较接近瞬时成核的无因次曲线，看到大部分文献都是通过我上面的公式算的，那几个公式都是瞬时成核算扩散系数和成核密度的，但我不知道哪里的计算有问题，算出得数差好多个数量级，希望你帮忙解答，数据已经在一楼，望能给出过程，十分感谢。
赞一下 回复此楼
10楼2012-05-15 08:37:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ztmike 的主题更新
161/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
